Visão Geral do Produto

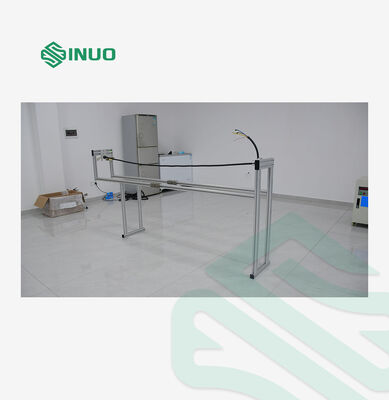

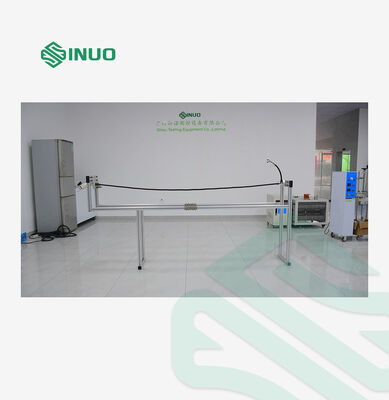

O Aparelho de Teste de Resistência Mecânica para Múltiplas Tomadas Portáteis é projetado para avaliar a resistência mecânica de plugues reconectáveis e conectores de veículos equipados com cabos flexíveis. Ele suporta procedimentos de teste mecânico especificados nas normas IEC relevantes para acessórios elétricos e conectores de carregamento de VE.

Durante o teste, o espécime é liberado de uma altura especificada e cai em um piso de concreto. Impactos repetidos, combinados com rotação de cabo de 45°, entre quedas sucessivas, ajudam a avaliar a integridade mecânica e a resistência a danos do espécime sob as condições de teste prescritas.

Com duas alturas de teste ajustáveis de 750 mm e 1.000 mm, este aparelho suporta diferentes configurações de teste para os requisitos aplicáveis da IEC 60884-1 e IEC 62196. É adequado para laboratórios de segurança elétrica, fabricantes de conectores de carregamento de VE e instalações de inspeção de qualidade.

Principais Características

• Aplicação multi-norma: Projetado para procedimentos de teste de resistência mecânica relevantes especificados na IEC 60884-1 e IEC 62196.

• Altura de teste ajustável: Suporta alturas de queda de 750 mm e 1.000 mm.

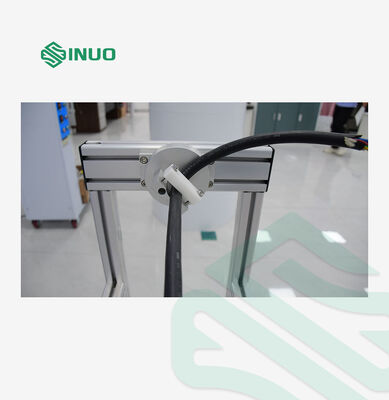

• Orientação controlada do cabo: Permite rotação de 45° do cabo flexível em seu ponto de fixação entre quedas sucessivas.

• Teste de impacto repetido: Suporta uma sequência de oito quedas de acordo com o procedimento de teste aplicável.

• Teste em piso de concreto: Permite a avaliação da integridade do espécime após impactos repetidos.

• Uso em laboratório e controle de qualidade: Adequado para fabricantes de acessórios elétricos, produtores de conectores de VE e laboratórios de teste de produtos.

Princípio de Teste

Método de Teste IEC 60884-1

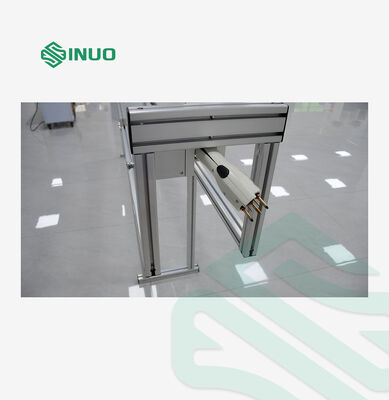

O espécime é segurado com seu cabo flexível na horizontal, com a extremidade livre presa a um ponto de fixação a 750 mm acima do piso. O espécime é então liberado e cai em um piso de concreto.

O procedimento é repetido oito vezes. Após cada queda, o cabo é girado em 45° no ponto de fixação. Após a conclusão, o espécime é inspecionado quanto a danos, componentes soltos ou peças destacadas, de acordo com os critérios de aceitação aplicáveis.

Método de Teste IEC 62196

O cabo flexível, juntamente com uma corda adicional ou outra extensão flexível adequada, quando necessário, é fixado a uma parede a 1.000 mm acima do piso. O comprimento combinado é de 2,25 m, conforme especificado no procedimento de teste fornecido.

O espécime é posicionado com o cabo na horizontal e liberado para cair em um piso de concreto. O teste é repetido oito vezes, com o cabo girado em 45° em seu ponto de fixação entre quedas sucessivas.

O espécime é então inspecionado de acordo com os requisitos aplicáveis da norma IEC 62196 relevante.

Parâmetros Técnicos:

1. A altura de queda: 1000mm e 750mm, pode ser ajustada.

2. Número de quedas: 8

3. Dispositivo de rotação: 45°, pode ser girado em todos os lados.

4. Dimensões: C*L*A 2443*360*1132mm
