Equipamento de testes do veículo elétrico

Medidores de teste de interface de carregamento IEC 62196-2 EV 16A/32A/63A

Nome da marca:	Sinuo
Número do modelo:	SNQC1013
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Rugosidade Superficial:

≤ 0,8 μm (comprimento ativo)

Tolerância de espaçamento de contato:

± 0,05 mm

Tolerância de dimensão de contato:

+0,01/0mm

Material de contato:

Aço temperado

Processamento de Contatos:

Finamente moído

Padrão:

IEC 62196-2, IEC 62196-3

Detalhes da embalagem:

madeira compensada

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

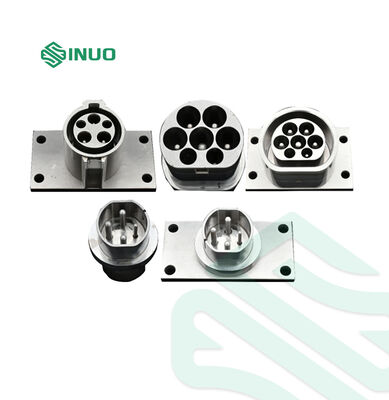

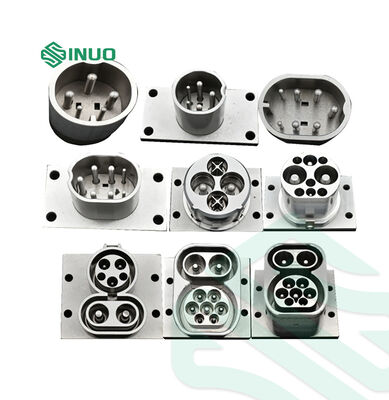

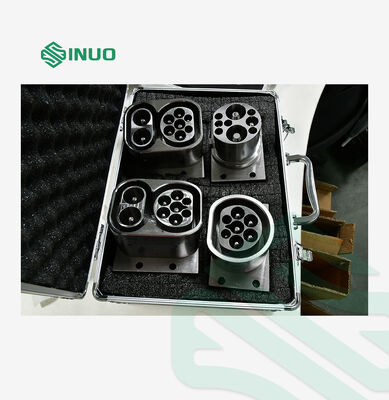

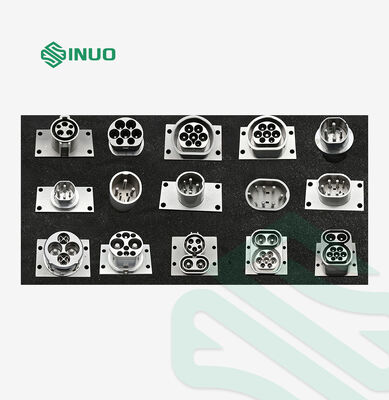

Medidores de teste de interface de carregamento IEC 62196-2 EV | Plugues e entradas de teste 16A/32A/63A

Informações do produto

Os medidores de teste são fabricados de acordo com as folhas padrão relevantes, apresentando contatos finamente retificados feitos de aço temperado. A rugosidade superficial dos contatos não deve exceder 0,8 μm ao longo de seu comprimento ativo, e os contatos são espaçados em distâncias nominais com tolerância de ±0,05 mm.

As dimensões dos contatos plug-in, bem como a distância entre as superfícies de contato para outros tipos de contatos plug-in, devem atender às dimensões mínimas especificadas nas folhas padrão relevantes, com tolerância de +0,01/0 mm.

Normas e Cláusulas Cumpridas

Lista de medidores de teste

Não.	Padrão	Figura nº.	Nome
1	IEC62196-2/Ed.3/CDV ©IEC(E)	FOLHA PADRÃO 2-I folha 1	Plugue de teste: ENTRADA DE VEÍCULO 32A, 250 V CA
2	IEC62196-2/Ed.3/CDV ©IEC(E)	FOLHA PADRÃO Folha 2-Ilb 1	Plugue de teste:63 A, 480 V TRIFÁSICO OU 70 A, 250 V MONOFÁSICO
3	IEC62196-2/Ed.3/CDV ©IEC(E)	FOLHA PADRÃO 2-Ild folha 1	ENTRADA DO VEÍCULO DE TESTE: 63 A, 480 V TRIFÁSICO OU 70 A, 250 V MONOFÁSICO
4	IEC62196-2/Ed.3/CDV ©IEC(E)	FOLHA PADRÃO 2-Ilf folha 1	ENTRADA DO VEÍCULO DE TESTE: 63 A, 480 V TRIFÁSICO OU 70 A, 250 V MONOFÁSICO
5	IEC62196-2/Ed.3/CDV ©IEC(E)	FOLHA PADRÃO 2-Illa folha 1	Plugue de Teste: PLUGUE MONOFÁSICO 16 A, 250 V COM 1 CONTATO PILOTO
6	IEC62196-2/Ed.3/CDV ©IEC(E)	FOLHA PADRÃO 2-Illa folha 3	ENTRADA DE VEÍCULO DE TESTE: ENTRADA DE VEÍCULO MONOFÁSICA 16A, 250V COM 1 CONTATO PILOTO
7	IEC62196-2/Ed.3/CDV ©IEC(E)	FOLHA PADRÃO 2-Illb folha 1	Plugue de teste: PLUGUE MONOFÁSICO 32 A, 250 V COM 2 CONTATOS PILOTO
8	IEC62196-2/Ed.3/CDV ©IEC(E)	FOLHA PADRÃO 2-Illb folha 3	ENTRADA DE VEÍCULO DE TESTE: ENTRADA DE VEÍCULO MONOFÁSICA 32A, 250V COM 2 CONTATOS PILOTO
9	IEC62196-2/Ed.3/CDV ©IEC(E)	FOLHA PADRÃO 2-Folha Illc 1	Plugue de Teste: PLUGUE TRIFÁSICO 63 A, 480 V COM 2 CONTATOS PILOTO
10	IEC62196-2/Ed.3/CDV ©IEC(E)	FOLHA PADRÃO 2-Folha Illc 3	ENTRADA DE VEÍCULO DE TESTE: ENTRADA DE VEÍCULO TRIFÁSICA 63 A, 480 V COM 2 CONTATOS PILOTO
11	IEC62196-3/Ed.2/CDV ©IEC(E)	FOLHA PADRÃO 3-Ib Folha 1	Conector do veículo de teste
12	IEC62196-3/Ed.2/CDV ©IEC(E)	FOLHAS PADRÃO CONFIGURAÇÃO BB ACOPLADOR DE VEÍCULO 250 A 900 V DC FOLHA PADRÃO 3-Iia Folha 1	Conector do veículo de teste
13	IEC62196-3/Ed.2/CDV ©IEC(E)	FOLHA PADRÃO 3-IIIa Folha 2	Entrada do veículo de teste
14	IEC62196-3/Ed.2/CDV ©IEC(E)	FOLHA PADRÃO 3-Iva ENTRADA DE VEÍCULO MODOS 2, 3 E 4 Folha 2	Entrada do veículo de teste
15	IEC62196-3/Ed.2/CDV ©IEC(E)	FOLHA PADRÃO 3-Ivb ENTRADA DE VEÍCULO TODOS OS MODOS Folha 1	Entrada do veículo de teste
