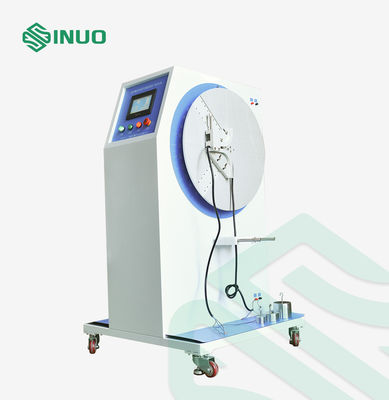

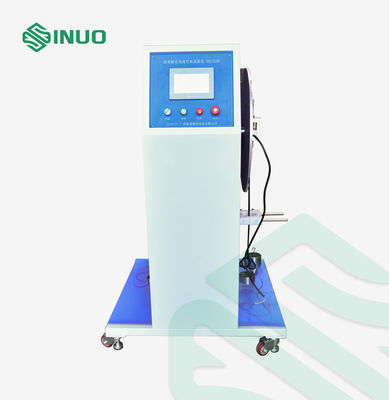

Equipamento de teste de dobra e arranque de cabo de tinsel.

Equipamento de teste de dobra e arranque de cabo de tinsel.

Nome da marca: Sinuo
Número do modelo: SN1112D
MOQ: 1
Preço: Customized
Condições de pagamento: T/T
Capacidade de abastecimento: 30 séries/mês
Informações pormenorizadas
Lugar de origem:
China
Certificação:
Calibration Certificate(Cost Additional)
Padrão:
CEI 60227-1
Carga do ato de agarrar:
500g
Velocidade de flexão:
0-65rpm
Carga de flexão:
500g-100N
Modo de direção:
acionado por motor
Item de teste:
Teste de flexão e arrebatamento
Detalhes da embalagem:
Caixa de madeira compensada
Habilidade da fonte:
30 séries/mês
Destacar:

Equipamento de ensaio de dobra de cordão de tinsel

,

Teste de arranque de cabo isolado em PVC

,

Equipamento de ensaio de cabos IEC 60227

Descrição do produto

Equipamento de Teste de Dobra e Puxão de Cordão de Fio | IEC 60227 para Cabos Acabados e Isolados em PVC

Informações do produto:

O Equipamento de Teste de Dobra e Puxão de Cordão de Fio é projetado e fabricado de acordo com os requisitos da norma IEC 60227-1 cláusula 5.6.3.2, 5.6.3.3; IEC 60227-2 cláusula 3.2, 3.3; e etc.

É usado para testar a resistência à dobra de cabos acabados e cabos isolados em PVC, e também usado para testar a quebra do núcleo sob carga de cabos isolados em PVC para verificar sua confiabilidade.

Teste de Dobra: Uma amostra de cordão de comprimento apropriado deve ser fixada no aparelho conforme mostrado na figura 2, e carregada com um peso de massa de 0,5 kg. Uma corrente de cerca de 0,1 A deve ser passada através dos condutores.

A amostra deve ser dobrada para frente e para trás em uma direção perpendicular ao plano dos eixos dos condutores, com as duas posições extremas formando um ângulo de 90° em ambos os lados da vertical.

Uma flexão é um movimento de 180° com o teste, isso deve ser repetido com duas amostras adicionais, ambas as quais devem então cumprir o teste repetido.

Teste de Puxão: Uma amostra de cordão de comprimento apropriado deve ser presa por uma extremidade a um suporte rígido e um peso de massa de 0,5 kg deve ser fixado à amostra 0,5 m abaixo do ponto de fixação. Uma corrente de cerca de 0,1 A deve ser passada através dos condutores. O peso deve ser levantado até o ponto de fixação e solto, cinco vezes.

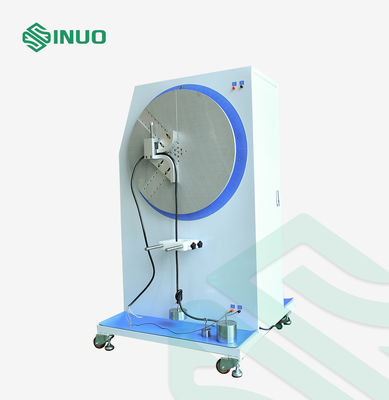

Equipamento de teste de dobra e arranque de cabo de tinsel.

Parâmetros técnicos:

Norma aplicada IEC 60227-1
Cláusula aplicada 5.6.3.2
Estação de teste para dobra Aplicar a um grupo de 40mm~130mm
Estação de teste para puxão Aplicar a um grupo de 160mm~500mm
Método de acionamento Acionado por motor
Método de controle Controle PLC, operação por tela sensível ao toque
Ângulo de dobra Direção positiva e negativa: 0-360°, pré-configurado na tela sensível ao toque
Raio do fixador de dobra R2,5 mm, R80 mm, R120 mm, R200mm
Taxa de dobra 0~65rpm, pode ser pré-configurado
Tempos de dobra 0~999999, número pré-configurado de memória de seis dígitos
Carga de dobra 500g, 50N, 75N, 100N
Tempos de puxão 0~999999, número pré-configurado de memória de seis dígitos
Carga de puxão 500g
Corrente de carga 100mA±10mA

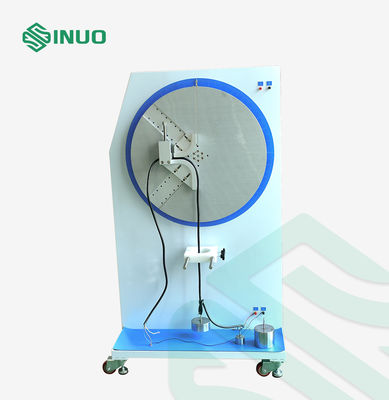

Equipamento de teste de dobra e arranque de cabo de tinsel.
