Descrição do produto

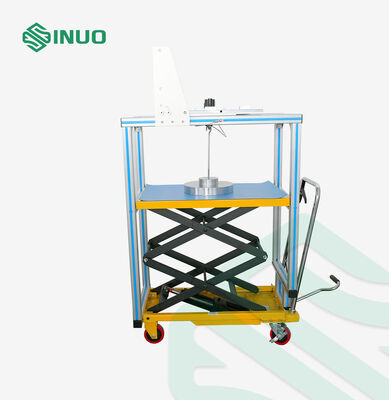

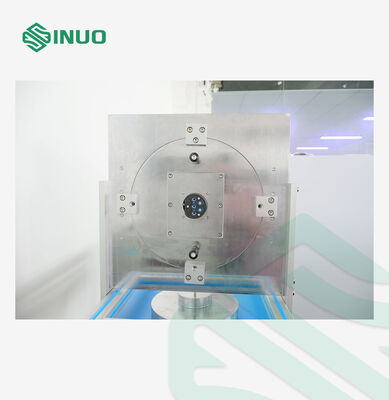

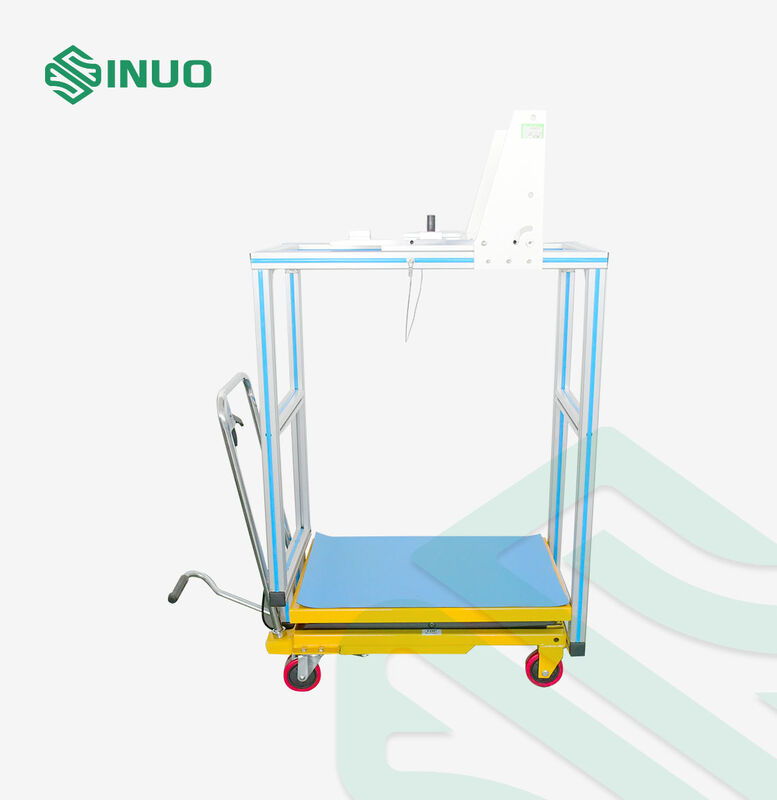

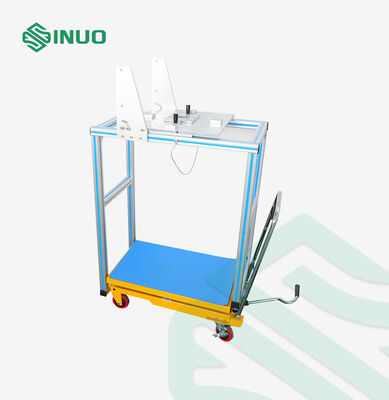

Aparelho de Teste de Verificação de Força de Retirada e Travamento para Veículos Elétricos IEC 62196-1

Informações do produto:

O Aparelho de Teste de Verificação de Força de Retirada e Travamento é projetado para testes mecânicos de tomadas de veículos elétricos e conectores de veículos com dispositivos de intertravamento ou travamento. Ele verifica a força de retirada necessária para remover um plugue de teste e verifica o desempenho do mecanismo de travamento.

O aparelho está em conformidade com os métodos de teste relevantes da IEC 62196-1:2025 Cláusula 14.1.5, 14.1.6, Figuras 13 e 14, e IEC 62196-3:2026 Cláusula 14. Ele usa um dispositivo dedicado, sistema de fixação, pesos principais e pesos suplementares para fornecer aplicação de força estável e repetível.

É adequado para fabricantes de conectores de carregamento de veículos elétricos, laboratórios de EVSE, órgãos de certificação e laboratórios de testes de segurança elétrica.

Principais Características:

  • Projetado para testes mecânicos de tomadas de veículos elétricos e conectores de veículos
  • Suporta verificação de força de retirada e teste de dispositivo de travamento
  • Aplicável à IEC 62196-1:2025 e IEC 62196-3:2026
  • Configuração de teste baseada nas Figuras 13 e 14 da IEC 62196-1
  • Direção de retirada vertical para aplicação de força controlada
  • Sistema de carga baseado em contrapeso para operação conveniente
  • Dispositivo dedicado de montagem e fixação da amostra
  • Pesos principais e suplementares incluídos para aplicação de força de teste
  • Adequado para fabricantes de equipamentos de carregamento de veículos elétricos e laboratórios de segurança elétrica
  • Compatível com plugues de teste padrão adquiridos separadamente

Requisitos Técnicos:

A. Força de retirada

A tomada de veículo elétrico comutável ou o conector de veículo com intertravamento é fixado ao suporte do aparelho mostrado na Figura 13 da IEC62196-1:2025, de modo que o eixo de separação seja vertical e o movimento do acessório de acoplamento seja para baixo.

A força de retirada da tomada deve atender aos requisitos da Tabela a seguir. Os pesos estão incluídos.

IEC 62196-1 EV Aparelho de ensaio de verificação da força de tração e do fecho

B. Características da estrutura

B.1 Aparelho para verificação da força de retirada:

Este dispositivo é composto principalmente pelo dispositivo de instalação, o dispositivo de fixação, o peso principal, o peso suplementar e o plugue de teste. Com base na experiência, a garra de tração é alterada para um contrapeso, o gancho de peso é conectado diretamente ao plugue de teste e o dispositivo para segurar a amostra é configurado. A forma específica é mostrada na figura 1.

IEC 62196-1 EV Aparelho de ensaio de verificação da força de tração e do fecho

IEC 62196-1 EV Aparelho de ensaio de verificação da força de tração e do fecho

IEC 62196-1 EV Aparelho de ensaio de verificação da força de tração e do fecho

Figura 1

B.2 Verificação do dispositivo de travamento:

IEC 62196-1 EV Aparelho de ensaio de verificação da força de tração e do fecho

IEC 62196-1 EV Aparelho de ensaio de verificação da força de tração e do fecho IEC 62196-1 EV Aparelho de ensaio de verificação da força de tração e do fecho

D. Plugues de teste

O plugue de teste, de acordo com as folhas de norma relevantes, deve ter contatos finamente retificados de aço temperado, com rugosidade superficial não superior a 0,8 µm em seu comprimento ativo e espaçados nas distâncias nominais, com uma tolerância de ±0,05 mm.

A dimensão dos contatos do plugue ou a distância entre as superfícies de contato para outros tipos de contatos de plugue deve estar de acordo com a(s) dimensão(ões) mínima(s) fornecida(s) nas folhas de norma relevantes, com uma tolerância de+0,010mm

Os plugues de teste não estão incluídos neste aparelho de teste, por favor, use os plugues de teste que o cliente já encomendou separadamente, conforme a seguir:

Tabela 3

Nº: Norma Nº da Figura: Nome QTDE
1 IEC62196-2/Ed.3/CDV © IEC(E) FOLHA PADRÃO 2-Ilf folha 1 TOMADA DE VEÍCULO DE TESTE:  63 A, 480 V TRIFÁSICO OU 70 A, 250 V MONOFÁSICO 1
2 IEC62196-3/Ed.2/CDV © IEC(E) FOLHA PADRÃO 3-Iva TOMADA DE VEÍCULO MODOS 2, 3 E 4 Folha 2 TOMADA DE VEÍCULO DE TESTE   1

Para Teste da Figura 13
IEC 62196-1 EV Aparelho de ensaio de verificação da força de tração e do fecho


Para Teste da Figura 14

IEC 62196-1 EV Aparelho de ensaio de verificação da força de tração e do fecho
