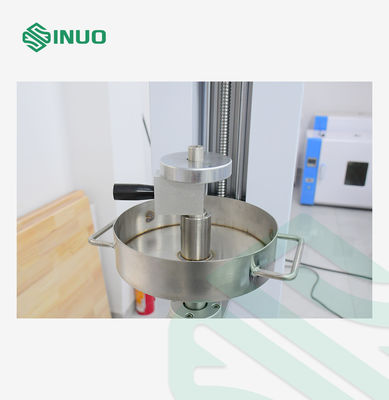

O aparelho de ensaio de força de tração SNQC1013A cumpre o disposto na secção 16 da norma IEC 62196-3:2026.16, especialmente desenvolvido para a verificação do desempenho da força de inserção e retirada da interface de carregamento de veículos eléctricos.

O design da interface de carregamento de veículos elétricos exige uma operação de acoplamento conveniente da arma de carregamento.Este equipamento de ensaio verifica se a força máxima de inserção ao ligar a arma de carregamento à tomada do veículo atende aos limites das especificações normais.

Durante o ensaio de força de inserção: montar a arma de carga verticalmente para baixo, carregar o conjunto de peso principal especificado na norma na arma de carga.8 kg de peso auxiliar para queda livre a partir de 5 cm de altura e atingir o conjunto de peso principalApós o impacto, a arma de carregamento deve inserir-se completamente na tomada e atingir a posição de contacto necessária.

Amplamente utilizado para testes de força de inserção da tomada da pistola de carregamento AC e DC EV, teste de laboratório de desempenho mecânico do conector de carregamento EV, teste de conformidade da interface de carregamento IEC 62196,Laboratórios de inspecção da qualidade de peças de automóveis de novas energias.

Princípio de funcionamento

Este testador simula as condições reais de funcionamento do plugue da arma de carregamento do EV.Reproduz o cenário de inserção real de arma de carregamento e montagem de tomadaO controlo do valor da força em tempo real regista a força de inserção para avaliar se o conector de carregamento pode ser totalmente instalado em condições de carga normal.Verificação da racionalidade da estrutura mecânica da interface de carga.

Parâmetros técnicos:

Características do produto

1. Conformidade padrão: Completamente conforme com a norma IEC 62196-3:2026, secção 16.16, cumpre os requisitos do ensaio de certificação da força de inserção do conector de carregamento de veículos eléctricos.

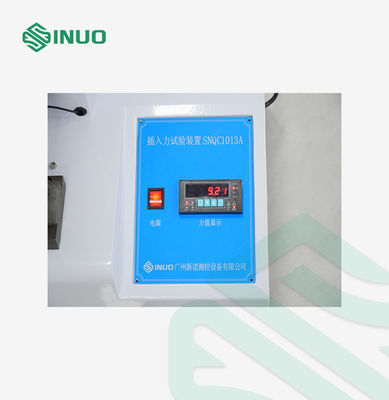

2. Monitorização da força em tempo real: Adota sensor de pressão de pulso emparelhado com instrumento de exibição, leitura visual e instantânea de dados de força.
3. Estrutura de posicionamento preciso: Equipado com um rolamento de precisão e um longo rolamento de guia linear, assegura um posicionamento inicial estável durante o ensaio de inserção.
4. Instalação de arma de carregamento ajustável: Design da alça de fixação, ângulo ajustável, mantém a cabeça da arma verticalmente abaixada durante o ensaio.
5. Combinação de peso flexível: Pesos principais padrão configurados para armas de carga AC/DC, combinados com bolas de aço de 10 kg para ajustamento de peso fino para satisfazer diferentes requisitos de ensaio.
6. Sistema de operação manual: Elevação manual, retirada manual de peso auxiliar, operação simples, baixa taxa de falhas, adequado para testes de conformidade de rotina de laboratório.
