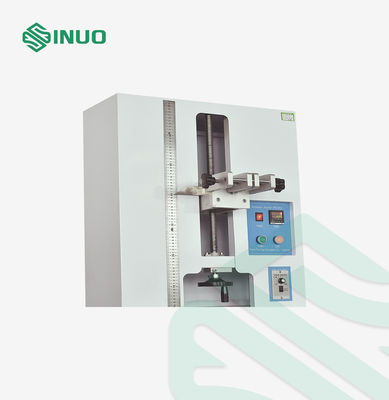

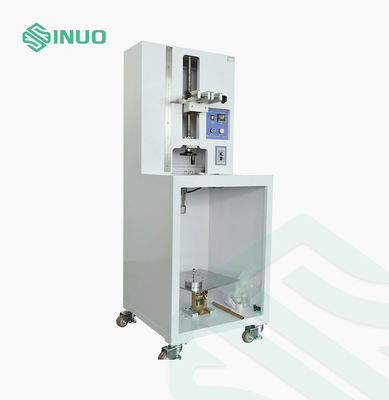

Equipamento de Teste Mecânico para Terminais IEC 62196 Parafuso de Fixação Testador de Terminal

Informações do produto

Esta máquina de teste está em conformidade com a IEC 62196-3:2026 cláusula 13, IEC 62196-1:2022 cláusula 13.3.1 figura 12, tabela 5.

Esta conformidade é usada para julgar se o projeto e a estrutura do terminal de parafuso de fixação correspondem ao requisito de não danificar excessivamente o fio. Além disso, também é usada para verificar se o terminal de parafuso de fixação pode suportar o estresse durante o processo de uso normal.

Os tempos de teste podem ser pré-definidos antes do teste, e a conformidade para automaticamente com o alarme quando os tempos de teste são atingidos.

Principais Características

• Projetado para teste mecânico de terminais de parafuso de fixação
• Aplicável à avaliação de terminais de conectores de carregamento de VE
• Suporta os requisitos de teste de terminais IEC 62196
• Velocidade de teste: 10 ± 2 r/min
• Diâmetro de rotação: 75 mm
• Altura de teste ajustável: 260–660 mm
• Ciclos de teste até 9999
• Furos de bucha intercambiáveis para diferentes tamanhos de cabo
• Pesos de teste configuráveis de 0,4–70,3 kg
• Parada automática e alarme após ciclos pré-definidos

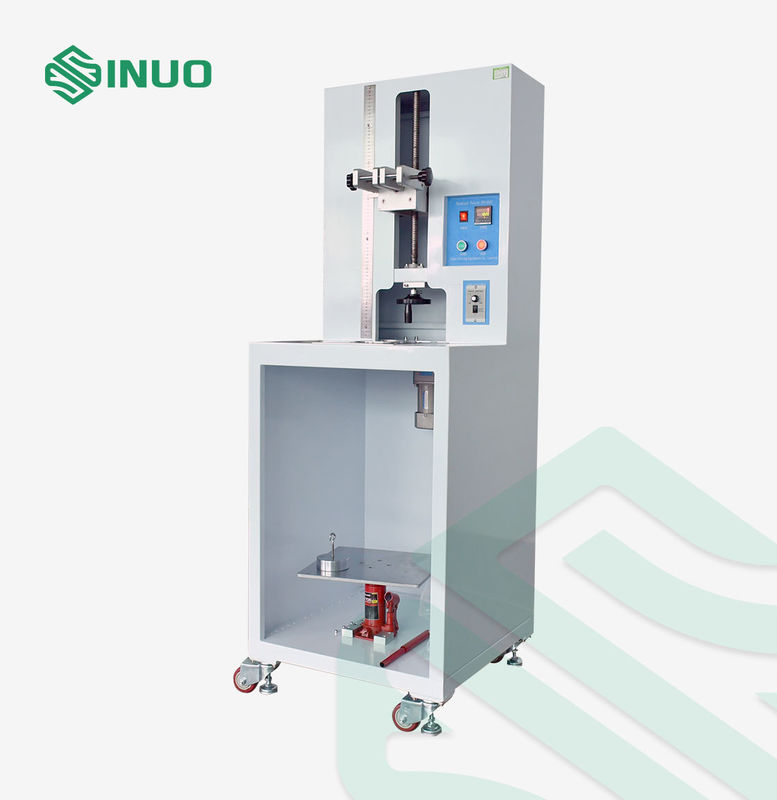

• Carrinho de elevação manual para manuseio mais fácil de pesos pesados

Princípio do Teste Mecânico

A amostra de teste é fixada no dispositivo e submetida a um movimento rotacional controlado juntamente com a carga de teste especificada.

A configuração ajustável de bucha e massa permite que diferentes combinações de terminais e condutores sejam avaliadas sob condições de carregamento mecânico correspondentes.Isso ajuda a avaliar:Resistência mecânica do terminal

Durabilidade do terminal de parafuso de fixação

• Proteção do condutor contra danos excessivos
• Resistência ao estresse mecânico durante a operação normal
• Confiabilidade estrutural dos terminais de conectores de carregamento de VE
• Parâmetros técnicos
• Fonte de Alimentação

AC 110 V, 60 Hz
