Conteúdo do teste

a) Interrupção e capacidade；
b) Operação normal

Faixa de amostra de teste

Pistola de carregamento AC e DC

Estação de teste

Estação única

Método de controle elétrico

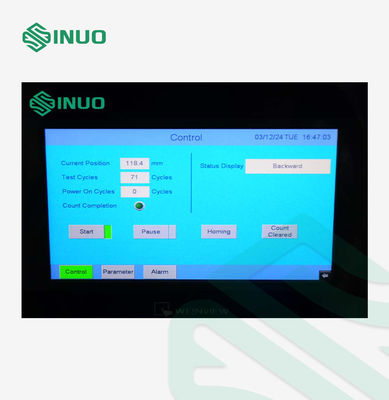

Controle integrado inteligente Mitsubishi PLC, operação com interface de toque humano-máquina colorida de 7 polegadas

Modo de operação

Operação manual ou controlada por programa

Função

Possui a função de simular a operação normal da interface de carregamento, que pode realizar a operação de inserção e extração da interface de carregamento, também possui a configuração programável de velocidade de teste, tempo de teste e número de testes

Modo de acionamento

O servomotor aciona os movimentos de inserção e extração e os movimentos de rotação e umidificação por líquido, e o cilindro auxiliar realiza a abertura e fechamento do mecanismo de intertravamento do interruptor.

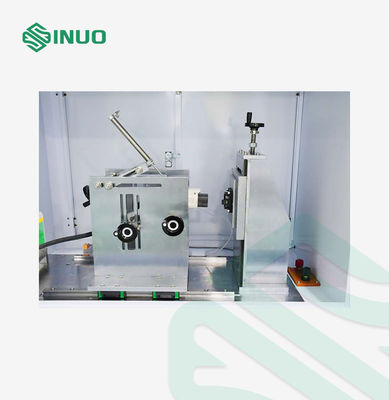

Fixador de amostra e método de fixação

Fixação mecânica, fixador ajustável tridimensional X/Y/Z, posição de ponto de fixação ajustável, fixador universal adequado para interfaces de carregamento AC/DC de padrão nacional, padrão americano, padrão europeu


Virada automática

Equipado com um mecanismo de virada automática na fixação da pistola de carregamento, que pode ser virado 90º, e o tempo de retenção da virada pode ser definido arbitrariamente na faixa (0 ~ 600) s

Número de tentativas

0~999999 vezes, pode ser pré-definido, para automaticamente quando a contagem atinge o valor definido

Tempo de condução da capacidade de interrupção

1-999,9s, pode ser pré-definido (o padrão exige que o contato elétrico seja mantido por não mais que 4s e não menos que 2s)

Taxa de inserção e extração

0-10 vezes/min, pode ser pré-definido (3,75 ciclos/min, 7,5 cursos/min)

Curso de teste

0-150mm, pode ser pré-definido (a distância entre o plugue de teste e o soquete de teste é ≥50mm)

Velocidade de teste

0-1100mm/s pode ser pré-definido diretamente na tela sensível ao toque

Exibição do valor de força

Equipado com um sensor de força de alcance de 50kg, que pode monitorar o valor de força em tempo real, formar uma curva de força-tempo, exibir a força máxima de inserção e extração, e exibir o valor de força atual, faixa de valor de força (0 ~ 500) N

Dispositivo de travamento

Possui a função de pressionar automaticamente o dispositivo de travamento mecânico para simular condições normais de operação.

Tanque de solução

Equipado com um tanque de solução, que pode acomodar a solução simulada de água salgada e poeira IEC 62196-1:2022 cláusula 23.3.2, por favor, note que a solução deve ser preparada pelo usuário

Requisitos de imersão da solução

O número de imersões, tempo de imersão, tempo de secagem, tempos de inserção e extração, e tempos de ciclo podem ser definidos

Carga

Externa, pode funcionar com SN2217-480V250A

Função de detecção

Quando a carga é conectada, pode realizar alarme de interrupção de circuito e registrar o número de vezes atual.

Proteção de segurança

Proteção de aterramento, proteção contra curto-circuito, proteção contra sobrecarga
