Câmara de ensaio de jato de água IEC60529 IPX9K,80-100bar Teste controlado por PLC a 80°C para peças de automóveis de veículos eléctricos

Câmara de Teste de Jato de Água IEC60529 IPX9K, Testador Controlado por PLC de 80-100bar e 80°C para Peças Automotivas EV

Introdução do Produto

Esta câmara de teste está em conformidade com IEC 60529:1989 + A1:1999 + A2:2013 Cláusula 14.2.9, DIN40050-9 e ISO20653. Ela verifica os graus de proteção IP de invólucros para equipamentos elétricos de veículos rodoviários, testando a proteção contra objetos sólidos estranhos, incluindo poeira e entrada de água.

É usada para inspecionar invólucros de equipamentos para testes de código suplementar IP e realiza testes de impermeabilidade de alta temperatura e alta pressão para componentes elétricos e automotivos, especialmente peças de EV.

As amostras de teste incluem produtos que requerem teste de impermeabilidade de grau IPX9, como componentes automotivos, de motocicletas, de EV, elétricos e eletrônicos.

Características de Material e Estrutura

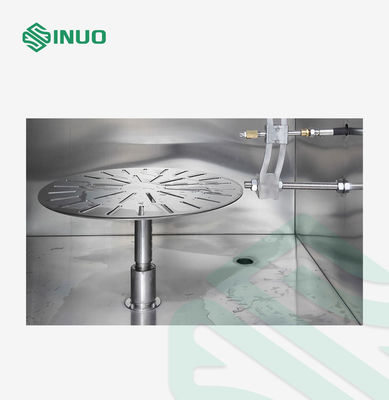

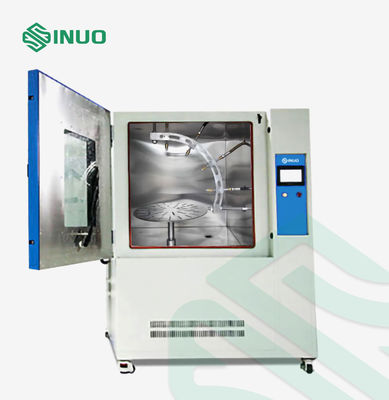

O invólucro externo adota chapa de aço de alta qualidade pulverizada, e a câmara interna é feita de aço inoxidável SUS304. A parte superior da câmara é a área de teste e seção de controle. A parte inferior é equipada com bomba de alta pressão italiana importada, válvulas solenoides, tanque de temperatura constante de aço inoxidável SUS304 e tanque de retorno de água, motor de prato giratório e mecanismo de transmissão de desaceleração.

Todas as configurações de controle: temperatura da água, controle do bico, pressão, tempo de teste e parâmetros de fluxo são controlados por PLC e definidos através de uma tela sensível ao toque de 7 polegadas.

Parâmetros Técnicos

Principais Características

1. . Projetado para verificação à prova d'água IPX9 de invólucros elétricos de EV e conjuntos eletrônicos de veículos rodoviários, em conformidade com a norma de proteção IP automotiva ISO20653.
2. . Equipado com bomba de alta pressão italiana importada e motor de prato giratório para fornecer jato de água de alta pressão e alta temperatura estável para testes de confiabilidade de componentes de EV.
3. . Controle PLC + tela sensível ao toque de 7 polegadas. Os operadores podem pré-configurar a temperatura da água, pressão do jato, sequência de ângulo e ciclos de teste para certificação de peças de EV.

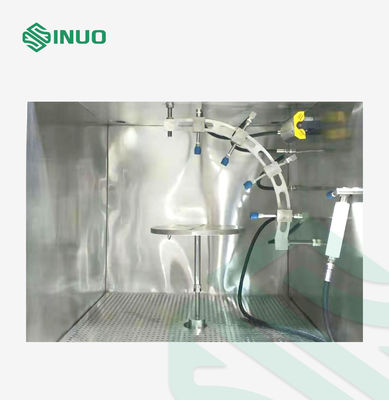

4. . Os bicos suportam pulverização multi-ângulo sequencial programável, atendendo totalmente aos requisitos de teste ISO20653 IPX9 para componentes de carregamento de EV, controladores de veículos e invólucros elétricos a bordo.
5.   Câmara interna e tanques de água de aço inoxidável SUS304 resistem à corrosão de testes de água quente de longo prazo.
6.   O sistema de circulação de água fechado reduz o consumo de água para testes em lote contínuos de peças sobressalentes de EV.

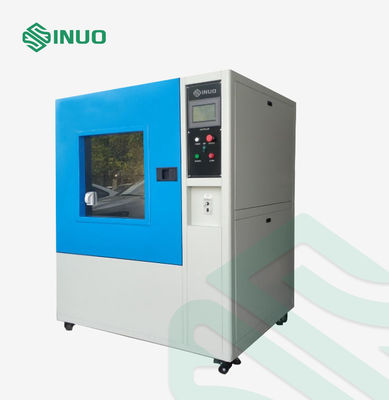

7.   A porta de vidro temperado com limpador permite inspeção visual em tempo real durante o teste à prova d'água do invólucro de EV.
