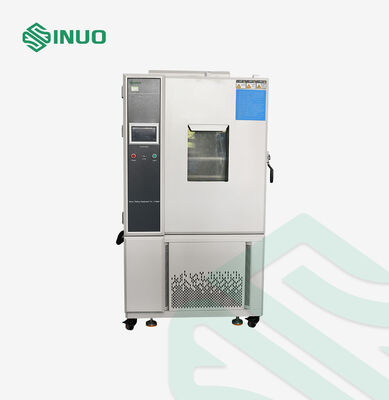

IEC 60068-2-1 Câmara de ensaio ambiental à prova de explosão para ensaio de temperatura e umidade

Controle e operação

Sistema de controlo inteligente PLC e touch screen

Tamanho da câmara

Tamanho interno

Tamanho externo

1000*1000*1000 mm

1250*2150*1950 mm

Intervalo de temperatura

-70 °C ~ + 150 °C

Intervalo de umidade

20%~98%RH

(Temperatura: 20°C~85°C, referir-se ao diagrama da faixa de temperatura e umidade controlada, sem carga térmica ativa)

Fluctuação da temperatura

± 0,5°C

Fluctuação da humidade

≤ 2,5%

Desvio de temperatura

≤ ± 2,0°C

Desvio de umidade

≤ ± 3%

Taxa de aquecimento

-70°C→+150°C ≤2-3°C/min Média sem carga

Taxa de arrefecimento

+150°C→-70°C ≤1°C/min Média sem carga

Condição de carga

Nenhum

Ruído de trabalho

Um nível sonoro≤70 dB (A)

(Medido numa sala insonorizada com uma temperatura ambiente de 25°C e baixo eco.Cada ponto de ensaio está a 1 metro de distância da fonte de ruído horizontalmente e a 1 metro do solo.Não.

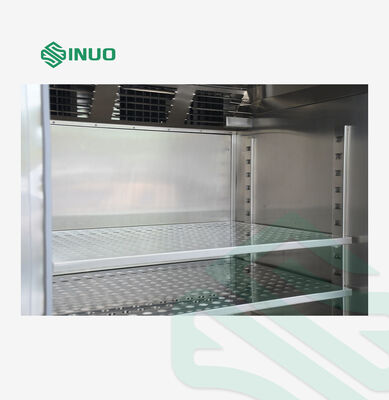

Estrutura do gabinete de isolamento

1Material da parede exterior: borracha de cartão A3.

2Material da parede interna: chapa de aço inoxidável escovada SUS#304.

3Material de isolamento térmico da câmara: espuma de poliuretano rígida resistente a altas temperaturas de 100 mm.

4Material de isolamento da porta da câmara: espuma de poliuretano rígida resistente a altas temperaturas de 100 mm.

Força da estrutura inferior

Capacidade de peso da pista no fundo da câmara de ensaio: ≤ 100 kg/m2 (carga)

Canal de ar condicionado

1Ventiladores centrífugos de eixo longo de aço inoxidável: 4 conjuntos/90 W.

2Ventilador, aquecedor, evaporador (também desumidificador), dispositivo de drenagem, porta de balanço de pressão, defletor de ar ajustável, sensor de temperatura

Configuração padrão da câmara de ensaio

1Janela de observação: vidro temperado a vácuo de 3 camadas de 400x600x40 mm

2Manobras embutidas planos

3. Pneus de porta: Pneus importados SUS # 304

4Lâmpada de poupança de energia no interior da câmara

5Furo de chumbo: φ100 mm 1 peça

Porta da câmara

1A porta de uma peça abre-se para fora, com a dobradiça à esquerda e a alça à direita (quando virada para a frente da caixa).

2Equipada com um mecanismo de bloqueio da porta de segurança (a porta pode ser aberta na sala de ensaio), a porta é equipada com calor eléctrico para evitar a condensação,e a faixa visível da janela de observação do vidro isolante (W400×H600mm)O quadro da porta está equipado com um dispositivo de aquecimento eléctrico anticondensamento.

Portão de alívio de pressão à prova de explosão

O equipamento está equipado com um portão à prova de explosão de alívio de pressão no lado esquerdo, com medidas de 300 mm × 300 mm. Quando a pressão interna da câmara for ≥ 0,104 MPa,A porta de alívio de pressão será aberta automaticamente.

Cadeia à prova de explosão

Janela à prova de explosão

Painel de controlo

Ecrã de visualização de 7 polegadas do controlador, ecrã de visualização de controlo de temperatura (humidade), luz de indicador de funcionamento e botão de iluminação.

Sala mecânica

Unidade de refrigeração, bandeja de água do compressor, dispositivo de redução de pressão, dispositivo de aquecimento

Armário de distribuição de energia

Tabela de distribuição, ventilador de refrigeração, interruptor de alimentação principal, transformador, relé intermediário, relé de tempo, relé de estado sólido, contator AC, disjuntor

Aquecedor

1- aquecedor eléctrico em aço inoxidável em forma de radiador

2Método de controlo do aquecimento: SSR (Solid State Relay) modulação da largura de pulso sem contacto de período igual

3Potência de aquecimento: aproximadamente 4 kW

Furo no cabo de alimentação

Localizado na parte de trás da câmara
