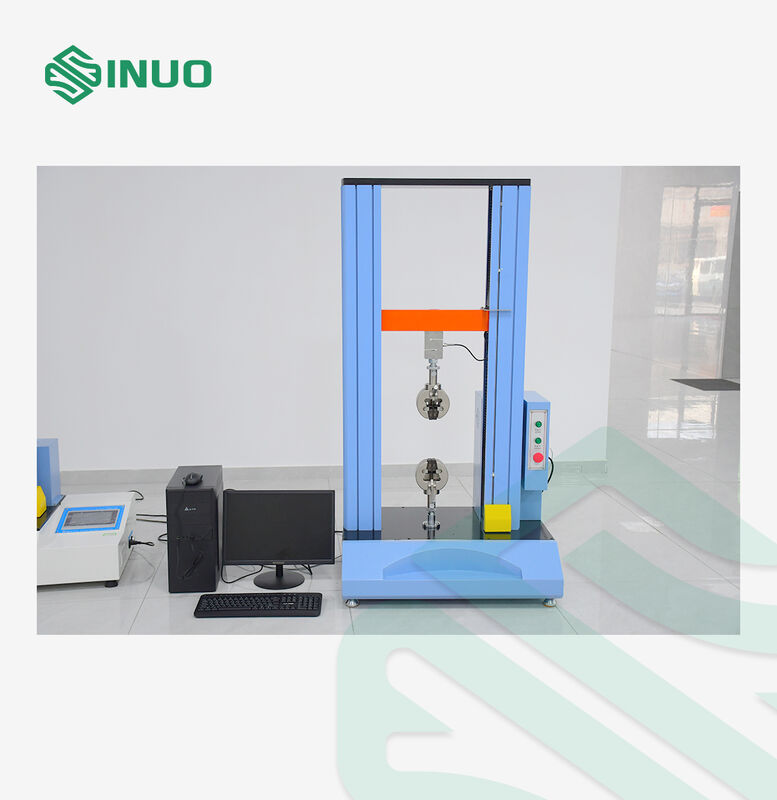

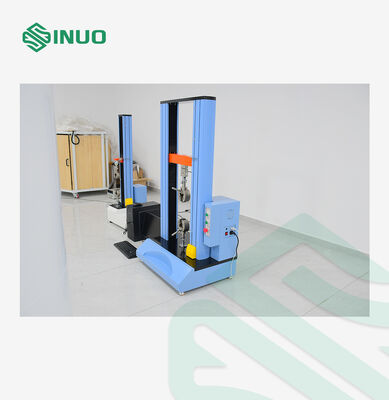

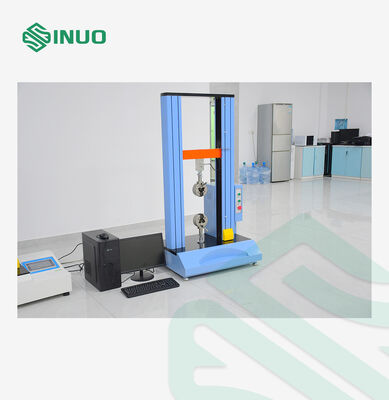

Máquina de teste de material universal 10kN para testes de compressão e flexão de tração

Visão geral do produto:

Esta máquina adota controle de computador, amplamente utilizado nas propriedades mecânicas de vários testes de materiais, com fixação especial também é adequada para todos os tipos de testes de tração, compressão, decapagem, cisalhamento, rasgo, flexão (dobragem) de produtos acabados. Pode imprimir uma série de dados, de acordo com diferentes dados para fazer comparação de saída gráfica, alta precisão de controle, fácil de operar; Design modular, uma variedade de acessórios, colocação flexível.

Principais recursos

Plataforma multifuncional de teste de materiais

Uma estrutura de teste pode ser configurada para diferentes aplicações de testes mecânicos, incluindo:

• Teste de resistência à tração e alongamento
• Teste de compressão
• Teste de flexão de três pontos
• Teste de cisalhamento
• Teste de rasgo
• Teste de casca
• Teste de punção
• Teste de tensão e compressão da mola
• Testes de ciclo estático e dinâmico

O sistema de controle baseado em computador permite que a velocidade do teste, as condições de carga, as condições de ruptura e a duração do teste sejam configuradas de acordo com o método de teste selecionado.

Servo Drive para controle de movimento estável

O sistema servo motor fornece controle de malha fechada de posição, velocidade e torque, ajudando a manter o movimento estável durante os testes.

O sistema de acionamento foi projetado para operação suave em velocidades baixas e altas e fornece resposta rápida durante aceleração e desaceleração.

Transmissão de fuso de esfera de precisão

A máquina usa um sistema de transmissão de parafuso esférico Taiwan ZPT para movimento mecânico preciso e estável.

A estrutura do fuso de esferas fornece transmissão de potência eficiente, baixo atrito e boa repetibilidade de posicionamento, tornando-o adequado para movimentos controlados de teste de tração, compressão e flexão.

Aquisição de dados em alta velocidade

O sistema de controle usa um dispositivo de aquisição analógico-digital de 24 bits com uma taxa de amostragem de até2.000 medições por segundo.

Isso permite que o sistema capture mudanças rápidas na força durante um teste e processe dados de medição de alta resolução.

O encoder de deslocamento fornece resolução de até 0,0005 mm conforme configuração fornecida.

Software de teste flexível

O software de computador fornecido fornece configuração de teste, medição em tempo real, análise de curvas e geração de relatórios.

Os usuários podem configurar diferentes projetos de teste e selecionar as unidades de medição, parâmetros de controle e itens de resultados necessários.

As curvas suportadas incluem:

• Carga-Deslocamento
• Tempo de carregamento
• Deslocamento – Tempo
• Estresse – Tensão
• Tensão – Tempo
• Estresse – Tempo

O software também suporta cálculos estatísticos, incluindo valor médio, desvio padrão e coeficiente de variação.

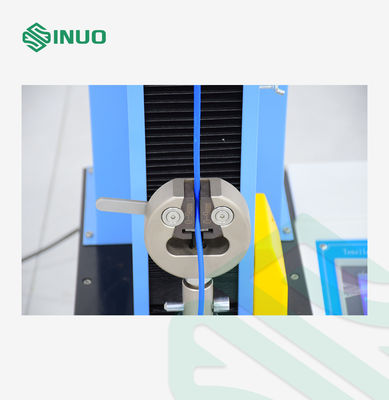

Dispositivos de teste padrão

A máquina de testes universal pode ser fornecida com vários acessórios intercambiáveis ​​para diferentes aplicações de testes mecânicos.

O dispositivo de flexão de três pontos fornecido foi projetado de acordo com a configuração especificada para testes ISO 178.

Um extensômetro de grande deformação também está incluído na configuração fornecida para medição de deformação.

Software de teste e medição

O sistema computadorizado de medição e controle TM2101 foi desenvolvido para aplicações universais de teste de materiais.

Ele pode ser configurado para diferentes procedimentos de teste e oferece suporte à avaliação de propriedades mecânicas sob condições de tração, compressão, flexão, cisalhamento, rasgo, descascamento e perfuração.

Lista de configuração:

★ Recursos excelentes do software

1. Suporta comutação de interface em inglês e chinês.

2. Suporte à navegação funcional, os usuários inserem o módulo de função de teste correspondente de acordo com a interface de navegação.

3. Suporta todos os tipos de testes de propriedades mecânicas de materiais metálicos, como tração de metal, compressão, flexão, cisalhamento e outros testes.

4. Suporta todos os tipos de testes de propriedades mecânicas de materiais não metálicos, como compressão de cimento e resistência à flexão, compressão de concreto, compressão de espuma rígida, etc.

5. Suporte à função de teste estendida, os usuários podem adicionar seus próprios itens de teste.

6. Módulo de configuração de projeto de teste aberto independente, projetos de teste podem ser estabelecidos por pessoal técnico, operadores de teste fazem referência a projetos de teste para fazer testes, reduzindo significativamente os requisitos de nível profissional da maioria dos operadores de teste e a dificuldade de operação.

7. Projeto do processo de controle de teste, os usuários visualizam rapidamente as etapas de controle de teste, tipos de instruções ricos.

8. O nome dos dados de teste pode ser modificado e a sequência de exibição dos dados de teste pode ser ajustada para atender aos requisitos especiais de saída de dados dos usuários.

9. Suporte a itens de dados de teste anexados personalizados.

10. Suporta padrões de teste adicionais personalizados e processamento de dados de teste.

11. Apoiar o cálculo estatístico dos dados de teste (média, desvio padrão, coeficiente de variação).

12. Análise da curva de suporte;

13. Apoie a rastreabilidade dos testes.

14. Suporte a relatório de teste personalizado, usando planilha Word ou Excel, fácil de operar, configurações simples, você pode imprimir ou visualizar.

15. O software possui uma variedade de segurança de equipamentos e proteção de segurança de teste.

16. Documentação detalhada de ajuda do software.

Sistema de controle e segurança

A máquina combina controle de software com botões de controle físico para operação conveniente em laboratório.

As funções de segurança incluem:

• Parada de emergência
• Controle de movimento rápido/lento
• Limites de deslocamento superior e inferior
• Proteção contra sobrecarga
• Parada automática do ponto de interrupção
• Operação de software e unidade de controle

A placa de controle também fornece múltiplas interfaces de entrada e saída para expansão do sistema, incluindo USB, RS232, RS485, entrada/saída analógica e interfaces de codificador.
