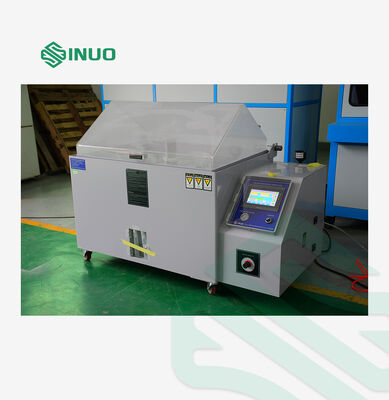

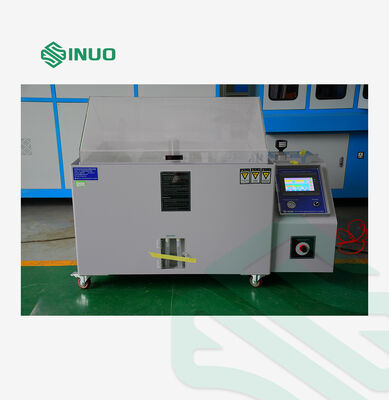

Câmara ácida do teste de pulverizador de sal do ISO 9227 para testes de corrosão de NSS AASS CASS

Fonte de energia

Condições de fonte de alimentação e fonte de alimentação

AC 220V monofásico dois fios + aterramento de proteção; Faixa de flutuação de tensão permitida ± 10% V;

A faixa de flutuação de frequência permitida é 50 /60± 0,5 Hz; Fonte de alimentação TN-S ou fonte de alimentação TT;

A resistência de aterramento do fio terra de proteção é inferior a 4 Ω;

Os usuários são obrigados a configurar interruptores de ar ou de energia de capacidade correspondente para o equipamento no local de instalação, e esse interruptor deve controlar de forma independente o uso do equipamento.

Índice de desempenho

Use condições ambientais

1. A temperatura ambiente é de 5 ~ 30 ℃ e a umidade relativa é ≤ 85% RH;

2. O local de instalação deve ser plano e livre de vibrações;

3. Os equipamentos devem ser mantidos afastados de fontes de calor e substâncias inflamáveis ​​e explosivas;

4. A posição de instalação não deve ser exposta diretamente à luz solar e a circulação de ar interna deve ser mantida;

5. O local de instalação do equipamento deve estar limpo, não devendo ser instalado em local com mais poeira ou na saída de poeira

Faixa de temperatura e umidade

Temperatura do laboratório: TA ~ 50 ℃

Temperatura do barril de pressão: RT ~ 63 ℃

Umidade relativa ≥ 85% UR

Taxa de aquecimento

Temperatura do laboratório RT →+50 ℃ ≤ 60 min

Temperatura do barril de pressão RT →+63 ℃ ≤ 60 min

Principais parâmetros técnicos

Resolução de temperatura: 0,1 ℃

Desvio de temperatura: ± 1 ℃

Uniformidade de temperatura: 2 ℃

Flutuação de temperatura: 1 ℃

Volume de pulverização (m1/80cm2/h) 1,0~2,0 (coletar por pelo menos 16 horas e tomar o valor médio)

Pressão de pulverização: 1,00 ± 0,01kgf/cm2

Valor de PH do medicamento líquido: neutro 6,0 ~ 7,0, ácido 3,0 ~ 3,1

Valor de PH da solução de pulverização: neutro 6,5 ~ 7,2, ácido 3,1 ~ 3,3

Tempo de controle: 1S ~ 9999H pode ser definido arbitrariamente

Nota: A perda de dióxido de carbono na solução durante a pulverização pode causar alteração do valor do pH. Os seguintes métodos podem ser usados, como aquecer a solução a mais de 35 ℃ antes de colocá-la no equipamento de teste ou usar água fervente para preparar a solução para reduzir o teor de dióxido de carbono na solução, o que pode evitar a alteração do valor do pH. O teste de ácido ou teste de névoa salina acelerada com cobre serve para garantir o valor de pH da solução de pulverização, ajustar o valor de PH da solução para 2,8 ~ 3,0 e verificar se a solução e/ou soluto atendem aos requisitos.

Testar conformidade e padrões de implementação de produtos

1. Método de teste de pulverização de sal GB/T2423.17-2008/IEC 60068-2-11-1981

2.ASTM. Teste de névoa salina B117-2009

3. Método de teste de pulverização de água salgada JIS H8502

4. Método de teste de pulverização de água salgada GB/T10125-2012/ISO 9227-2006

5. Método de inspeção GB-T5170.8-2008 para equipamentos de teste ambiental para produtos elétricos e eletrônicos - Equipamento de teste de névoa salina

6. Método de inspeção GB-T5170.11-2008 para equipamentos de teste de gás corrosivo

7. Teste de pulverização de sal ISO9227

8. Condições técnicas GB-T10587-2006 para câmara de teste de névoa salina

Características da estrutura

Estrutura da caixa

O laboratório adota placa de polietileno PVC importada (Sul da Ásia, Taiwan) com espessura de 8 mm e temperatura durável de 85 ℃.

A tampa do lacre do laboratório é feita de placa acrílica importada com espessura de 8mm.

O frasco de recarga de reagente adota detecção de nível de água oculta, que é fácil de limpar e não é fácil de quebrar.

O barril de ar de pressão é feito de aço inoxidável SUS304 # resistente a alta pressão, que tem o melhor efeito de isolamento térmico.

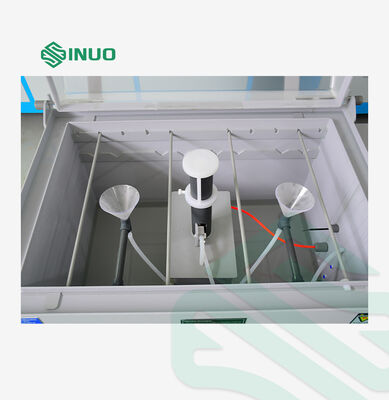

O rack de material de teste adota um rack divisor plano, que pode ajustar livremente o ângulo de queda do nevoeiro e embaçamento em todos os lados. Existem muitas amostras colocadas.

A tampa de vedação é operada pneumaticamente.

O laboratório é vedado com água para garantir que não haja vazamento de gás corrosivo na caixa.

A caixa de controle e a caixa de teste estão integradas e as estruturas esquerda e direita são fáceis de operar.

A estrutura de separação de água e eletricidade é adotada para evitar efetivamente que a água entre na caixa de controle elétrico e danifique os acessórios.

Tampa do gabinete

A tampa de vedação do laboratório é feita de placa de acrílico importada com espessura de 8mm, e a parte superior é feita em uma tampa de vedação de ângulo de 1000, o que evita efetivamente que condensado caia na superfície da amostra durante o teste e afete os resultados do teste.

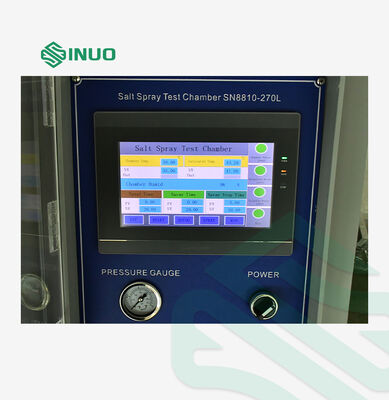

Painel de controle

Manômetro, interruptor de alimentação principal.

Gabinete de controle de distribuição de energia

Válvula solenóide de enchimento de água, válvula solenóide de pulverização, válvula solenóide de desembaçamento, placa de distribuição de energia, protetor de superaquecimento, cilindro de pressão de saturação de ar, válvula de controle de pulverização.

Sistema de aquecimento

O modo de aquecimento a vapor de água é adotado e o PID do tubo de aquecimento de liga de titânio controla o aquecimento para alcançar o equilíbrio de temperatura.

Sistema de reposição de água

1. Suplemento de água para laboratório e barril de pressão: os sistemas de controle de suplemento de água manuais e automáticos podem ser conectados ao suplemento de água de controle automático do tubo de água da torneira ou ao modo manual de suplemento de água duplo, que é fácil de usar;

Nota: Se a água da torneira tiver muitas impurezas ou for ácida ou alcalina, deverá ser instalado um filtro na entrada de água.

2. Suplemento de água medicinal líquido: é adotado um grande tanque de água com interior oculto e um suplemento de água manual é adotado.

Sistema de drenagem

Dispositivo de controle da válvula de drenagem, modo de drenagem manual.

Sistema de pulverização

Adote o princípio de Bernoult para absorver água salgada e depois atomizar, com grau de atomização uniforme;

Não há fenômeno de bloqueio de cristalização, o que pode garantir o padrão de testes contínuos;

Bocal em vidro especial;

A torre de pulverização cônica ajustável pode dispersar efetivamente a pulverização, garantir uma pulverização uniforme e controlar a quantidade de pulverização.

Modo de pulverização

Contínuo/intermitente

Sistema de abastecimento de ar

A pressão de pulverização é ajustada em 1kg/cm2 em duas etapas. Pela primeira vez, o ar comprimido é ajustado para 2kg/cm2 e entra no barril saturado para aquecimento. Pela segunda vez, a pressão de pulverização é ajustada para 1kg/cm2.

Sistema de exaustão de névoa

1. Dispositivo de exaustão de névoa com pressão balanceada totalmente automático, que só precisa ser conectado ao tubo de exaustão de névoa e descarrega automaticamente a névoa de acordo com a pressão na caixa.

2. Botão de desembaçamento manual. Basta clicar neste botão antes de abrir a tampa da câmara de teste para remover rapidamente a névoa interna.

3. Nota: O tubo de exaustão de névoa da máquina deve ser estendido até o local aberto ao ar livre, sendo necessário evitar ficar próximo a artigos corrosivos para evitar que a névoa da máquina corroa outros artigos; O tubo de exaustão de névoa estendido não deve ter descontos ondulados para evitar que a condensação no tubo de exaustão de névoa bloqueie o tubo de exaustão de névoa e descarregue efetivamente os gases residuais.

Sistema de controle elétrico

Controlador

Tela sensível ao toque de 1,7”, interface amigável, todas as informações rapidamente.

2. Todo o sistema digital de proteção de aviso de falhas múltiplas, evitando queima a seco e superaquecimento.

3. Adota saída SSR de alta potência e contatos de relé de prata pura importados, com uma vida útil de 106.

4. Modo de controle multidirecional, que pode ser testado em modo contínuo/intermitente/manual/automático.

5. É equipado com modo de desembaçamento manual/automático para garantir nenhum vazamento de névoa salina, de modo a evitar a corrosão do laboratório.

6. O método de correção oculto garante que a temperatura seja absolutamente controlável.

7. Com função de memória de falha de energia. Em caso de falha repentina de energia ou desligamento durante o experimento, os dados serão salvos automaticamente, sem perda do tempo do experimento, para evitar refazer o experimento.

Modo de entrada de temperatura

Pode ser definido na tela sensível ao toque

Exibição de temperatura

Exibir o valor definido e o valor real da temperatura.

Exibição de tempo

Exibido na tela sensível ao toque, tempo mínimo de 1 segundo.

Modo de operação

Operação contínua/operação intermitente.

Faixa de ajuste de temperatura

Limite superior e inferior da faixa máxima de temperatura de 5 ℃.

Exibição do painel

Definir valor de temperatura, valor de temperatura atual, definir tempo, hora atual, tempo de pulverização, tempo de temperatura constante, indicador de temperatura anormal, indicador de falta de água anormal, indicador de fim de operação, indicador de status de pulverização, indicador de status de desembaçamento.

Corpo de medição de temperatura

Resistência de platina PT100.

Modo de controle de temperatura

PID de saturação anti-integral, modo de controle de regulação de temperatura balanceada BTC (equipamento de teste de temperatura).

Dispositivo de proteção de segurança

Caixa de teste

Proteção extrema contra superaquecimento, proteção contra falta de água.

Barril saturado

Proteção extrema contra superaquecimento, proteção contra falta de água.

Sistema de aquecimento

Queima a seco do tubo de aquecimento, abastecimento e drenagem anormais de água

Fonte de energia

Proteção contra vazamento, sobrecarga e proteção contra curto-circuito

Requisitos do ambiente de armazenamento

A temperatura ambiente do equipamento deve ser mantida entre 0 ℃~+45 ℃

Requisitos para local de instalação

A distância entre os painéis das paredes laterais esquerda e direita e traseira da caixa de teste e a parede não deve ser inferior a 600 mm, e a distância entre a frente e a parede não deve ser inferior a 800 mm. Ao transportar o equipamento, verifique se ele pode entrar na porta, passagem, elevador, etc., para não afetar o andamento do projeto.

Critérios de aceitação e verificação de terceiros

1. Critérios de aceitação: os indicadores técnicos deverão estar de acordo com os métodos especificados no “Acordo Técnico” assinado por ambas as partes.

2. Método de aceitação: a aceitação formal será realizada nas instalações do Requerente.

3. Caso o Demandante necessite convidar um terceiro (verificado pelo Centro Nacional de Inspeção de Qualidade de Equipamentos de Teste Ambiental e emitido um relatório de inspeção válido) para participar da aceitação antes de sair da fábrica, o custo será arcado pelo Demandante. Caso a primeira aceitação não seja qualificada, as despesas incorridas na segunda aceitação após melhoria pelo fornecedor serão suportadas pelo fornecedor.

4. O cliente confia ao Centro Nacional de Inspeção de Qualidade de Equipamentos de Teste Ambiental para verificação.
