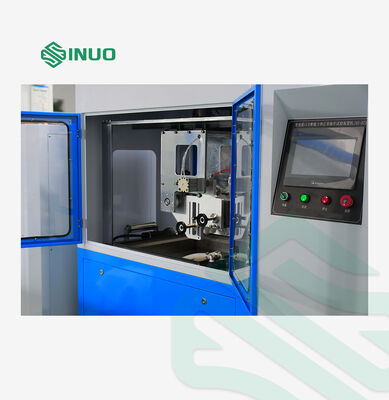

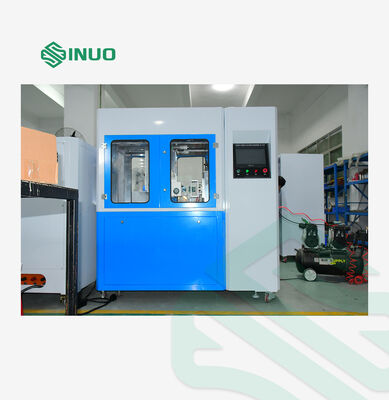

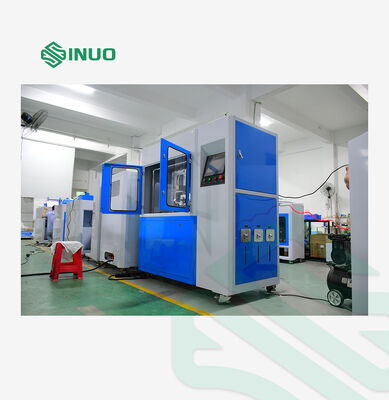

IEC 62196-1 Tester de conector de carregamento EV, Tester de durabilidade da capacidade de puxa e quebra do servo plug

Conteúdo do ensaio

a) Desgaste e capacidade; b) Função normal

Intervalo da amostra de ensaio

Arma de carregamento AC e DC

Estação de ensaio

Estação única

Método de controlo elétrico

Mitsubishi PLC controle integrado inteligente, 7 polegadas de cor interface de toque humano-máquina operação

Modo de funcionamento

Função manual ou controlada por programa

Função

Tem a função de simular o funcionamento normal da interface de carregamento, que pode realizar a operação de ligação e saída da interface de carregamento,tem também a configuração programável da velocidade de ensaio, tempo de ensaio e tempos de ensaio

Modo de condução

O servomotor conduz os movimentos de ligação e desconexão e os movimentos de rotação e de umedecimento do líquido,e o cilindro auxiliar percebe a abertura e fechamento do mecanismo de bloqueio do interruptor.

Instalação da amostra e método de fixação

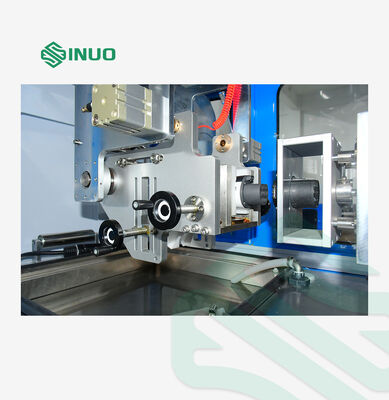

Prensagem mecânica, pinça ajustavel tridimensional X/Y/Z, posição do ponto de fixação ajustavel, pinça universal adequada para padrão nacional, padrão americano,Interfaces de carregamento AC/DC normalizadas europeias


Flip automático

Equipado com um mecanismo de inversão automática na pinça da arma de carregamento, que pode ser invertida 90o e o tempo de retenção da inversão pode ser ajustado arbitrariamente no intervalo (0 ~ 600) s,que pode realizar o ensaio de imersão da solução para a IEC 62196-1:2022, cláusula 23.3.2.

Número de ensaios

0~999999 vezes, pode ser pré-definido, para automaticamente quando a contagem atinge o valor definido

Tempo de condução da capacidade de ruptura

1-999.9s, pode ser pré-definido (a norma exige que o contato elétrico deve ser mantido por não mais de 4s e não menos de 2s)

Taxa de ligação e retirada

0-10 vezes/min, pode ser pré-definido (3,75 ciclos/min, 7,5 traços/min)

Duração de ensaio

0-150 mm, pode ser pré-definido (a distância entre a tomada de ensaio e a tomada de ensaio é ≥ 50 mm)

Velocidade de ensaio

0-1100mm/s pode ser pré-definido diretamente na tela sensível ao toque

Indicação do valor da força

Equipado com um sensor de força de alcance de 50 kg, que pode monitorizar o valor da força em tempo real, formar uma curva força-tempo, exibir a força máxima de inserção e a força de extração,e exibir o valor de força atual, faixa de valores da força (0 ~ 500) N

Dispositivo de bloqueio

Tem a função de pressionar automaticamente o dispositivo de bloqueio mecânico para simular condições normais de funcionamento.

Tanque de solução

Equipado com um reservatório de solução, que pode acomodar a secção 23 da norma IEC 62196-1:2022.3.2 Solução simulada de água salgada e de pó, por favor, note que a solução deve ser preparada pelo utilizador.

Requisitos de imersão na solução

Os números de mergulho, tempo de mergulho, tempo de secagem, tempos de ligação e retirada e tempos de ciclo podem ser definidos

Carga

Externa, pode funcionar com SN2217-480V250A

Função de detecção

Quando a carga está ligada, ele pode perceber alarme de interrupção de circuito e gravar os tempos atuais.

Protecção da segurança

Protecção do solo, protecção contra curto-circuito, protecção contra sobrecarga
