10kA Curto-Circuito Resistir Teste de Corrente ---- IEC 62196-1 Compliant para EV Testing

Testador de corrente suportável de curto-circuitoé um dispositivo dedicado projetado para realizar testes de corrente suportável a curto-circuito em equipamentos elétricos, como pistolas de carregamento de EV, disjuntores, transformadores de distribuição, unidades principais de anel, caixas de distribuição de cabos e conectores.Ele está em total conformidade com os requisitos de teste de verificação de capacidade de suporte de corrente de curto-circuito especificados nas cláusulas relevantes doCEI 62196-1:2025.

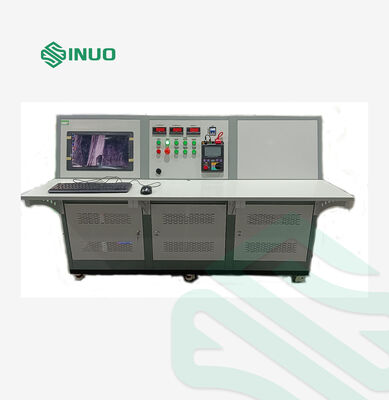

O sistema possui um computador industrial multifuncional para exibição e configuração de parâmetros, um controlador PLC para controle de processo e uma placa de aquisição de dados para medição de forma de onda. Ele fornece uma corrente de teste de até10 kA.

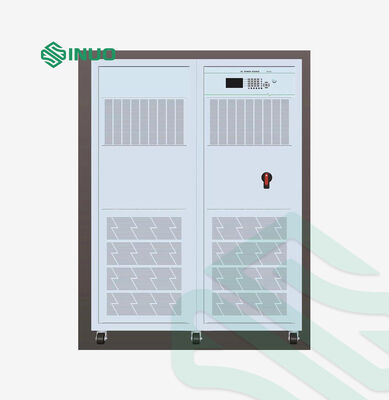

A fonte de alimentação CA adota uma fonte de alimentação CA de circuito multimagnético de alta potência com um circuito de controle de corrente adaptativo. O modo de teste de tensão utiliza superposição de tensão isolada, suportando uma tensão de teste máxima de1000V.

O equipamento oferece operação fácil de usar, instalação rápida do produto, testes automáticos, funções de julgamento automático e alta inteligência e confiabilidade.

• Equipado com um computador industrial multifuncional para exibição de parâmetros e visualização de formas de onda em tempo real, oferecendo uma interface clara e intuitiva.
• A aquisição de dados em alta velocidade permite o monitoramento em tempo real das formas de onda atuais com resolução de tempo em nível de microssegundos (μs).
• A fonte de corrente adota uma fonte de alimentação CA de circuito multimagnético com controle digital, proporcionando alta precisão e excelente estabilidade.
• A tensão utiliza um design isolado, criando uma diferença de potencial de 1000V com a carcaça do equipamento (terminal de aterramento) e reduzindo o consumo de energia.
• Suporta testes de correntes de sobrecarga de 2,0/2,5/3,0/3,5/4,0/5,0/8,0/10 vezes a corrente nominal (ou seja, 50~10000A).
• Compatível com testes de diversas especificações de dispositivos.
• Capaz de medir e registrar a relação entre corrente e tempo.
• Apresenta funções de proteção abrangentes, incluindo proteção contra sobretensão e sobrecorrente, que cortam automaticamente a saída e acionam alarmes sonoros-visuais quando acionados.

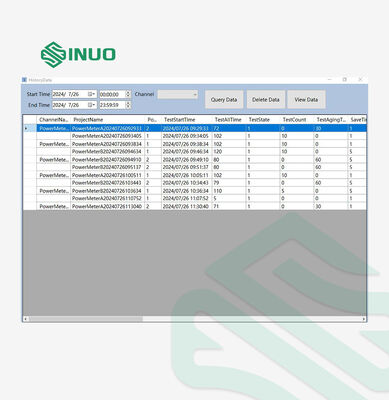

• Registra dados de teste em tempo real para fácil revisão e rastreabilidade.
