Testador de Rastreamento de Corrente de Fuga IEC 60112 para Teste CTI PTI de Material Isolante de Veículos Elétricos

Teste de detecção de fugas IEC 60112 para material isolante de veículos eléctricos CTI PTI

Informações sobre o produto:

The SN774 Comparative Tracking Index (CTI) and Proof Tracking Index (PTI) tester is a professional laboratory testing device engineered for evaluating the tracking resistance performance of solid insulating materialsCompletamente compatível com os padrões internacionais globais IEC, UL e ASTM, este equipamento de teste de precisão é amplamente adotado por laboratórios de inspecção de qualidade,fábricas de fabrico e instituições de certificação de terceiros em toda a Europa, América do Norte, Sudeste Asiático e outras regiões globais.

Simulando o ambiente de trabalho real dos produtos elétricos, o testador adota o modo de gotejamento de cloreto de amónio e de condução de eletrodos de alta tensão para detectar falhas de isolamento,Determinação da ruptura e ignição por chama de materiais isolantes sob a ação combinada do campo elétrico, a humidade e os contaminantes. Fornece dados de ensaio precisos e fiáveis para a selecção de materiais, a certificação da segurança dos produtos e o controlo da qualidade dos produtos eléctricos e electrónicos.

Vantagens e características principais do produto

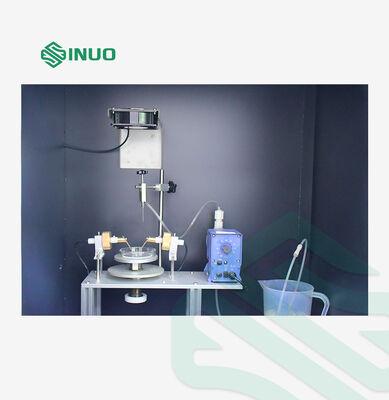

Configuração de ensaio de alta precisão: Equipado com uma micropompa Prominent importada para garantir um volume de gotejamento de líquido e um intervalo de gotejamento ultraprecisos, eliminando erros de operação manual e garantindo resultados de ensaio repetíveis.

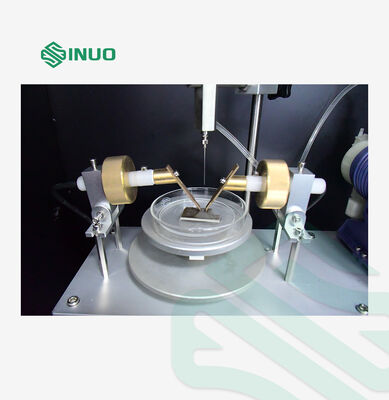

Eletrodo de platina profissional: Adota um eletrodo de platina de tamanho padrão com ângulo incluído de 60° e pressão constante de 1,00 N, exibição de pressão em tempo real no ecrã, cumprindo plenamente os requisitos de ensaio padrão.

Sistema de controlo PLC inteligente: Equipado com um ecrã táctil a cores de 7 polegadas, configuração da tensão de ensaio, corrente, tempos de gotejamento e parâmetros de cronometragem com um clique, operação simples e exibição inteligente de dados.

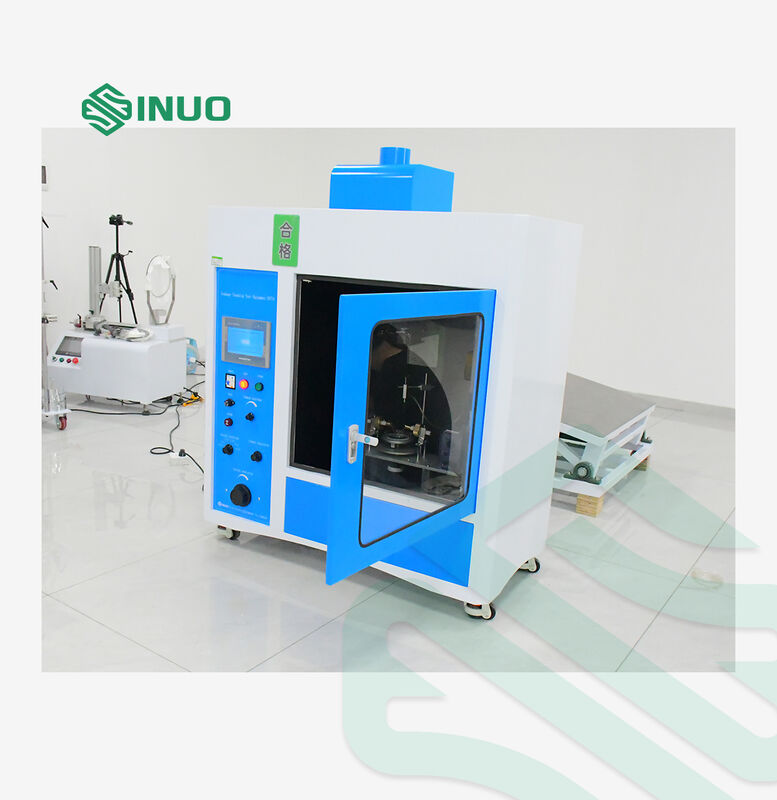

Projeto seguro e humanizado: Câmara de ensaio fechada, operação externa após fechamento da porta, alarme automático para detecção de falhas (≥ 2s), garantindo eficazmente a segurança do operador.

Estrutura ajustável e calibrável: Equipado com um bloco de calibre padrão, altura de mesa e ângulo de eletrodo ajustáveis, conveniente para calibração rápida e satisfação de diversas exigências de ensaio.

Ampla cobertura de aplicações: Adequado para todos os tipos de materiais de isolamento elétrico, plásticos de engenharia e acessórios elétricos, suportando a inspecção da qualidade industrial e os ensaios de I&D.

Parâmetros técnicos

Parâmetro \ modelo	SN774 (0,5 m3)
Tensão de funcionamento	AC 220V ± 10% / 50Hz,1KVA
Controle	PLC
Exibição	Ecrã táctil de 7 polegadas
Tensão de ensaio	0 ¢ 600V ajustável, precisão 1,5%
Dispositivo de cronometragem	9999X0.1S
Eletrodo	Eletrodo de platina, um par.
Dimensão do eléctrodo de platina	(5±0,1) x ((2±0,1) x ((5) mm, 30° de inclinação
Eletrodo incluído ângulo e distância	60°±5°, a distância é (4±0,1 mm)
Pressão do eléctrodo	10,00N±0,05N A pressão pode ser ajustada e o valor pode ser medido e exibido em tempo real na tela sensível ao toque
Caindo controle de líquido	De potência não superior a 50 kW O volume e o intervalo de queda do líquido são precisos Marca da micropompa: Prominente
O intervalo de queda do líquido	30 ± 5S, ajustável
Baixar a altura do líquido	35 ± 5 mm
Retardo de queda de líquido	0.2S ((tempo de abertura da válvula solenoide)
Dimensão do líquido	45-50 gotejamento/cm3
Circuito de atraso de tempo	2±0,1S ((em corrente igual ou superior a 0,5A)
Queda de pressão por curto-circuito	8% MAX
Corrente de curto-circuito	1±0,1A 1%
Velocidade do vento	0.2m/s
Requisitos ambientais	0°40°C, humidade relativa ≤ 80%, no local sem vibrações evidentes e gases corrosivos
Tamanho e peso do equipamento	1100 mm* 550 mm* 1100 mm, 180 kg
Conforme à norma	IEC 60695, IEC 60112, IEC 60598-1, IEC 60884-1, UL746A, ASTMD3638 etc.
