Sistema de teste de pressão da caixa da bateria da cláusula 19.10 da IEC 63370

IEC 63370, secção 19.10Sistema de ensaio de pressão da caixa da bateria

The Battery Case Pressure Testing System is designed for evaluating the mechanical strength and pressure resistance of battery enclosures used in battery-powered appliances with metal-ion chemistry batteries.

De acordo com a norma IEC 63370, secção 19.10,Este equipamento simula condições anormais de ventilação da bateria, aplicando uma pressão interna controlada para verificar se o gabinete da bateria pode suportar a pressão gerada durante uma situação de avaria..

Este equipamento de ensaio de segurança de bateria de laboratório é adequado para fabricantes, laboratórios de certificação e instituições de investigação que realizam ensaios de pressão no gabinete da bateria,Avaliações de segurança das baterias de lítio, e a verificação da conformidade IEC.

• Projetado em conformidade com os requisitos de segurança da bateria da secção 19.10 da norma IEC 63370.
• De potência não superior a 1000 W
• Sistema de pressurização manual com controlo preciso da pressão
• Volume de injecção de gás ajustável para diferentes requisitos de ensaio

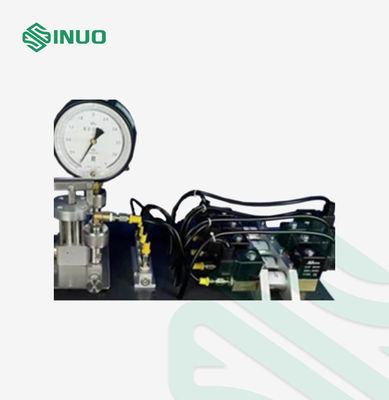

• Verificação da pressão através de um manômetro mecânico de alta precisão
• Estrutura de mesa compacta adequada para ambientes de laboratório
• Solução fiável para ensaios de segurança de aparelhos a bateria

A amostra é pressurizada com uma bomba manual até que a pressão inicial atinja 2070 kPa ± 10%.enquanto o mecanismo de tração do pistão controla o processo de ajuste de pressão.

Após atingir a pressão inicial especificada, o volume de ar requerido é injetado através de um orifício de Φ2,85 ± 0,05 mm, de acordo com a norma.O processo de redução da pressão é então monitorizado, e a pressão interna deve diminuir para menos de 70 kPa no prazo de 30 segundos.

Para a versão manual, o volume de ar injetado é controlado pelo operador de acordo com o requisito do ensaio.

Área de aplicação do espécime de ensaio, aplicação, princípio, estrutura e ambiente de funcionamento
Exemplar de ensaio e limitações	Baterias completas usando química de íons de metal.
Propósito do ensaio	Utilizado para medir a resistência à pressão do gabinete de aparelhos movidos a bateria equipados com baterias completas utilizando química de íons metálicos.O ensaio verifica se o compartimento pode suportar a pressão gerada pela ventilação da bateria em caso de falha e avalia a resistência do compartimento.

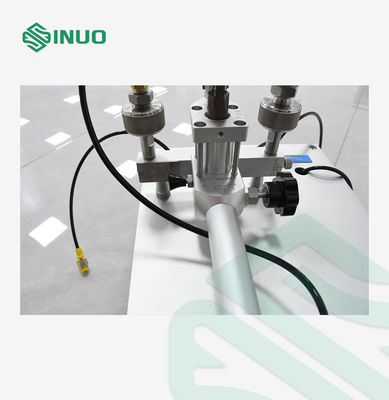

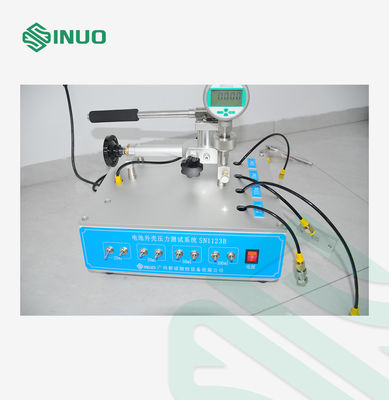

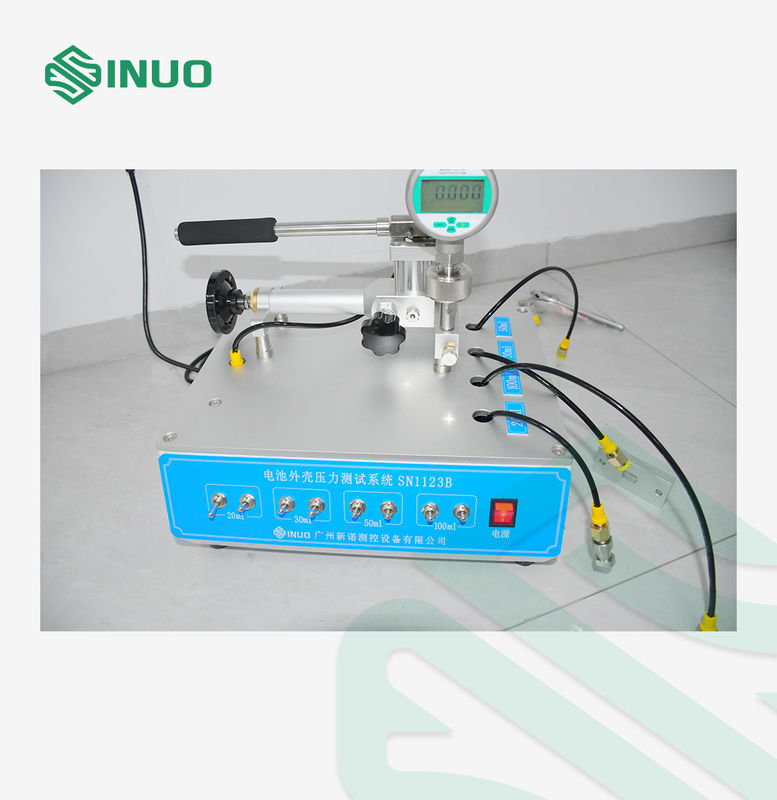

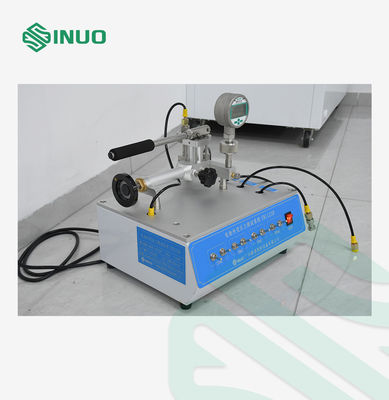

Estrutura do equipamento	O equipamento adota uma estrutura tipo caixa com comando manual e visualização do manômetro de pressão. O volume do gás pode ser ajustado de acordo com os requisitos do ensaio.Tem um funcionamento simples e uma aparência compacta, incorporando as vantagens dos produtos similares em todo o mundo. Dimensões: Aproximadamente 800 * 500 * 600 mm (W * H * D) Peso: aproximadamente 80 kg
Ambiente de funcionamento	Fornecimento de energia: AC 220V ± 10%/5060 Hz; Ambiente de funcionamento: temperatura de funcionamento 0°40 °C, umidade 30%~90%;
Especificações de desempenho
Modelo	SN1123B
Estação	Estação única
Método de controlo elétrico	Controle manual, comando de botões e visualização do manômetro de pressão
Método de accionamento	Pressurização manual
Mediano de ensaio	Gás
Pressão de ensaio	0.01 ∙ 2.5 MPa; exibido no manômetro de pressão
Tempo de ensaio	Controle manual
Processo de ensaio	Instalação/desmontagem manual de amostras e controlo manual do processo
Conector de vedação	Configuração padrão: um conjunto; diâmetro do orifício: Φ2,85 ± 0,05 mm
Dimensões e peso do equipamento	L*W*H = 800*500*600 mm, peso: aproximadamente 80 kg
Volume de injecção de ar	20,30,50, 100 ml
Ambiente de funcionamento	Pressão atmosférica: 80 ∼106 kPa; temperatura ambiente: 5 ∼40°C; umidade relativa: 20 ∼80% RH. O equipamento deve ser instalado num ambiente livre de tremores e vibrações graves,interferências eletromagnéticas, poeira, gases explosivos e gases corrosivos, com boas condições de ventilação e dissipação de calor.

• Ensaios de segurança de aparelhos a bateria de lítio
• Verificação da resistência mecânica do compartimento da bateria
• Ensaios de conformidade da secção 19.10 da norma IEC 63370
• Desenvolvimento de produtos para baterias recarregáveis
• Laboratórios de certificação da segurança das baterias
• Fabricantes de aparelhos domésticos
• Fabricantes de equipamentos a bateria
