Teste de impacto de martelo de pêndulo de alta energia para a conformidade com a norma IEC 61851-1 e para os ensaios IK06-IK11

Teste de impacto de martelo de pêndulo de alta energia para a conformidade com a norma IEC 61851-1 e para os ensaios IK06-IK11

Nome da marca:	Sinuo
Número do modelo:	SNQC1008
MOQ:	1
Preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Energia de Impacto:

Pêndulo: 2/5/10/20/50 J; Vertical: 2/5/10/20/50 J (Opcional)

Impacto maciço:

500g, 1,7kg, 5kg, 10kg (±2%)

Tubos de pêndulo:

Comprimento: 1000㎜, Diâmetro externo: tubo de aço de 15,9 mm

Altura do impacto:

Eletricamente ajustável para cima e para baixo, Curso: 300–1800 mm

Altura de queda:

0–500 mm com indicação de escala

Sistema de Transmissão:

Parafuso de esfera de precisão + trilho de guia linear

Detalhes da embalagem:

caixa de madeira compensada

Habilidade da fonte:

10 conjuntos por mês

Destacar:

Testador de impacto de conformidade IEC 61851-1

Testador de impacto de martelo de pêndulo IK06-IK11

Testador de impacto mecânico de impacto de alta energia

Descrição do produto

Teste de impacto de martelo de pêndulo de alta energia para carregadores de veículos elétricos

Visão geral do produto

O teste de impacto de martelo de pêndulo de alta energia SNQC1008 é projetado para testes de resistência mecânica e resistência ao impacto de estações de carregamento de veículos elétricos, gabinetes elétricos, armários de distribuição de energia,Caixas de medição, e armários de interruptores.

Cumprir os requisitos de proteção contra impactos da IEC 60068-2-75, da IEC 62262 IK e da cláusula 12 da IEC 61851-1.11, o ensaiador avalia a capacidade dos invólucros dos equipamentos de resistir a impactos mecânicos externos através de ensaios de impacto com pêndulo controlado e martelo vertical.

O SNQC1008 é amplamente utilizado por fabricantes de carregadores de veículos elétricos, fabricantes de equipamentos elétricos, laboratórios de teste e centros de I&D para verificação de impacto de IK e avaliação da durabilidade do gabinete.

Principais aplicações

Área de aplicação	amostras de ensaio típicas
Ensaios de equipamento de carregamento de veículos elétricos	Estações de carregamento AC, estações de carregamento DC, caixas EVSE
Ensaios de impacto de um compartimento elétrico	Caixas de medição, armários de distribuição, armários de interruptores
Ensaios de segurança elétrica industrial	Equipamento eletrónico de potência e gabinetes elétricos para exteriores
Ensaios laboratoriais de certificação	Verificação do nível de protecção IK em conformidade com as normas CEI

Normas e cláusulas aplicáveis:

IEC60068-2-75:2014
IEC 62262:2021
IEC 61851-1-201712.11
IEC 62477-1:2022
EN IEC 61851-1-2019,12.11 /CEI 61851-1-2017,12.11

Área de aplicação do espécime, aplicação, princípio, estrutura e ambiente de funcionamento

Especimens e limitações	Estações de carregamento de veículos eléctricos; armários de distribuição de energia; caixas de medição; armários de interruptores
Princípio de ensaio	Teste Eha ((Teste com martelo de pêndulo): O elemento de impacto é liberado livremente a partir de uma altura especificada através de um tubo de pêndulo de 1 metro e atinge a amostra no ponto mais baixo da trajetória do pêndulo.A energia de impacto é gerada pela conversão de energia potencial gravitacional em energia cinética, alcançando assim o objectivo dos ensaios de impacto na amostra. Teste Ehc (teste com martelo vertical): o elemento de impacto é liberado livremente a partir de uma altura especificada através de um tubo de guia e atinge a amostra no ponto mais baixo da viagem vertical.A energia de impacto é gerada através da conversão de energia potencial gravitacional em energia cinética, alcançando assim o objectivo dos ensaios de impacto na amostra.

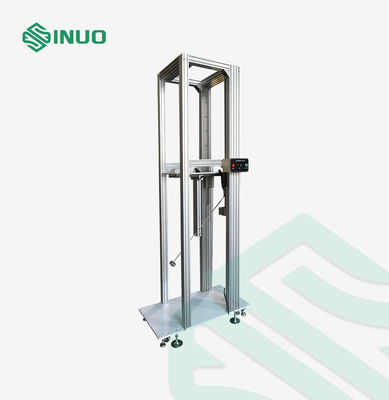

Estrutura e características	Estrutura do carrinho com suporte de montagem e ângulo de impacto verticalmente ajustáveis, adequada para diferentes tamanhos de estações de carregamento de veículos elétricos e requisitos de altura de impacto.
Ambiente de funcionamento	Dimensões gerais:W1300D600H3200mm;Peso: Aproximadamente 250 kg

Especificidade de desempenho principalCriações

Modelo	SNQC1008	SNQC1008A	O número de unidades de produção é o seguinte:
Controle e operação	Função de botão	Controle por PLC, funcionamento por ecrã táctil	Controle por PLC, funcionamento por ecrã táctil
Plataforma de amostra	- Não, não.	- Sim, sim.	- Sim, sim.
Função de prevenção de impactos secundários	- Sim, sim.	- Sim, sim.	- Sim, sim.
Faixa de amostras de ensaio	Caixas de medição Estações de carregamento AC montadas na parede e no pedestal (requer-se uma plataforma de amostragem) Estações de carregamento de corrente contínua de tipo gabinete Nota: O tamanho máximo das estações de carregamento instaladas na plataforma de amostragem não deve exceder W × D × H = 1 × 1 × 2,0 m. A altura das estações de carregamento em pé no chão não deve exceder 2,0 m.
Elementos de ensaio	Ensaio de impacto com pêndulo (impacto lateral) Ensaio de impacto com martelo vertical (impacto superior, opcional)
Sistema de accionamento	Elevação: Motor + accionamento do redutor Mecanismo de liberação: liberação eletromagnética
Sistema de transmissão	Parafuso de esferas de precisão + trilho de guia linear
Energia de impacto	Mato de pêndulo: 2 J, 5 J, 10 J, 20 J, 50 J Mato Vertical: 2 J, 5 J, 10 J, 20 J, 50 J (facultativo)
Massa equivalente dos elementos de impacto	Martelo de pêndulo: 500 g,10,7 kg, 5 kg, 5 kg, 10 kg ± 2%, (cabeça de impacto angular opcional) Martelo Vertical: 500 g,10,7 kg, 5 kg, 5 kg, 10 kg ± 2% (facultativo) Construções de aço inoxidável
Tubos de pêndulo	comprimento: 1000 mm, diâmetro exterior: 15,9 mm tubo de aço comprimento: 1000 mm, diâmetro exterior: 10,0 mm tubo de aço
Manteiga de martelo vertical	Mancha de guia combinada com diferentes cabeças de martelo, tubo de aço inoxidável
Altura da posição de impacto da amostra (altura de elevação do pêndulo)	Regulação elétrica para cima e para baixo,Corrente: 300~1800 mm
Altura de impacto do martelo vertical	500-2000 mm

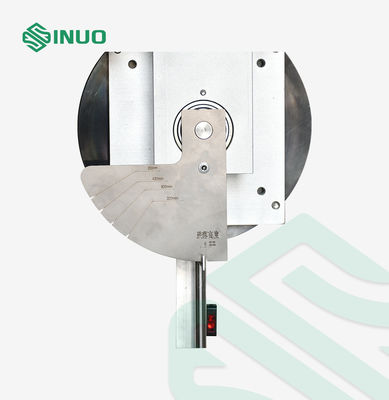

Altura da queda (altura do impacto do pêndulo)	0° 500 mm, com a escala correspondente ao ângulo de rotação do pêndulo; o pêndulo pode girar de 0° a 90°

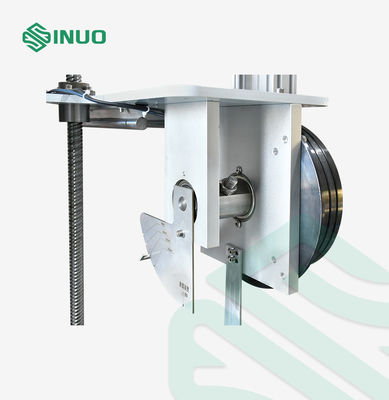

Fixação e libertação do elemento de impacto	Mecanismo eletromagnético de fixação e libertação do tipo pin
Placa de base	Placas de aço de suporte de carga espessadas
Método de mudança	Equipado com pés de apoio e rodas, permitindo o movimento até à posição de impacto necessária.
Função opcional	Função de prevenção de impactos secundários
Anexo	Tabela de referência para a selecção da energia de impacto e dos elementos de impacto

Tabelas do anexo:Quadro 1 Características dos elementos de impacto

Energia/J	≤ 1 ± 10%	2 ± 5%	5 ± 5%	10 ± 5%	20 ± 5%	50 ± 5%
Massa equivalente ± 2% kg	0.25 (0.2)	0.5	1.7	5	5	10
Materiais	De fibras sintéticas	Aço
R/mm	10	25	25	50	50	50
D/mm	18.520.	35	60	80	100	125
f/mm	6.210.	7	10	20	20	25
r/mm	-	-	6	-	10	17
L/mm	Determinado em função da massa equivalente, ver o apêndice A.

Quadro 2 Altura da queda

Energia/J	0.14	0.2		(0,3)	0.35	(0,4)	0.5		0.7	1	2	5	10	20	50
Massa equivalente/kg	0.25	(0,2)	0.25	(0,2)	0.25	(0,2)	(0,2)	0.25	0.25	0.25	0.5	1.7	5	5	10
Altura da queda ± 1% mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Nota 1: Ver nota da cláusula 3.2.2. Nota 2:A unidade de energia Joule (J) nesta parte deriva da aceleração gravitacional padrão (g), onde o valor arredondado de g é tomado como 10 m/s2.

Quadro 3 Relação entre o código IK e a energia de impacto correspondente

Código IK

IK00

IK01

IC02

IK03

IK04

IK05

IK06

IK07

IK08

IK09

IK10

IC11

Energia de impacto/J

0.14

0.2

0.35

0.5

0.7

Nota:O IK11 destina-se a caixas especiais ou grades de protecção utilizadas em ambientes exteriores extremamente agressivos.O IK11 não substitui o ensaio com sacos de areia..

a De acordo com esta norma, não é fornecida nenhuma protecção.

Por que escolher SNQC1008?

Projetados especificamente para ensaios de impacto mecânico de estações de carregamento de veículos elétricos
Suporta a verificação da conformidade com a cláusula 12.11 da IEC 61851-1
Abrange os ensaios de protecção contra impactos IK06IK11
Adequado para fabricantes e laboratórios de certificação globais de EVSE
Combina capacidade de impacto de alta energia com controlo de posicionamento preciso
Disponível com automação de ecrã táctil PLC para operação eficiente de laboratório
