Sistema de Teste de Elevação de Temperatura de Vida Útil de Plugue de Carregamento de Veículo Elétrico IEC 62196-1 para Teste de EVSE

Sistema de Teste de Elevação de Temperatura de Vida Útil de Plugue de Carregamento de Veículo Elétrico IEC 62196-1 para Teste de EVSE

Nome da marca:	Sinuo
Número do modelo:	SNQC1018
MOQ:	1
Preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Velocidade de inserção:

0,1 – 0,80 m/s (ajustável)

Taxa de teste:

7,5 cursos/min

Curso de Inserção:

0 – 200 mm (resolução 0,1 mm)

Tensão de saída:

DC6V

Faixa de temperatura:

0~200℃ Precisão ±0,3% da leitura +1℃; Resolução: 0,1 ℃

Faixa de resistência:

0~200mΩ, resolução 0,01mΩ, precisão ±1%+3 dígitos

Detalhes da embalagem:

caixa de madeira compensada

Habilidade da fonte:

10 conjuntos por mês

Destacar:

IEC 62196-1 Fecho de arma de carregamento de veículos elétricos

Sistema de ensaio de elevação de temperatura EVSE

Testador de plugue de carregamento de veículo elétrico

Descrição do produto

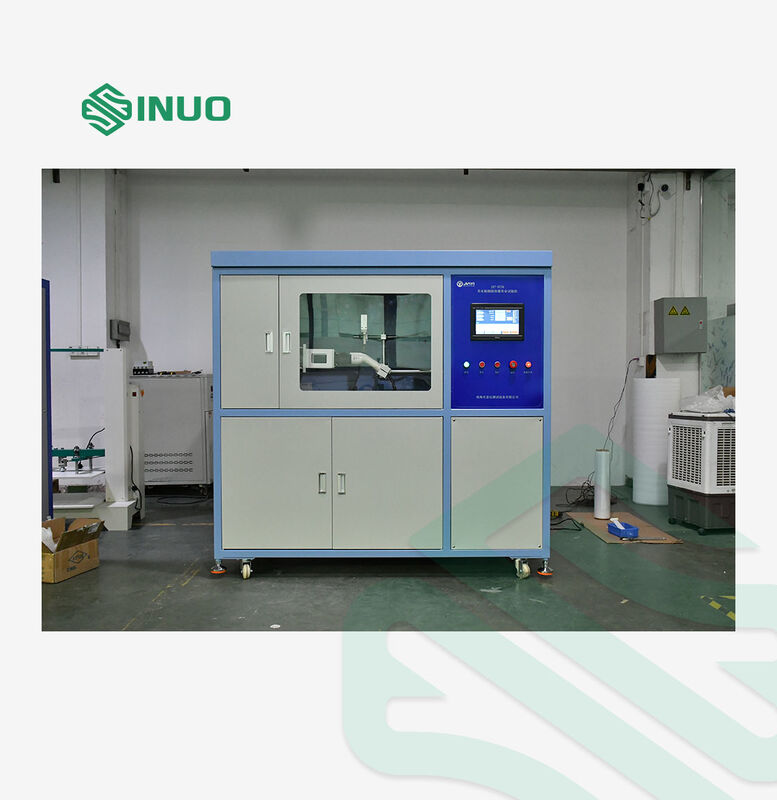

Sistema de Teste de Elevação de Temperatura e Vida Útil de Plugues de Carregamento de Veículos Elétricos IEC 62196-1 para Teste de EVSE

Visão Geral do Produto

O Sistema de Teste de Vida Útil e Elevação de Temperatura de Plugues de Carregamento de Veículos Elétricos foi projetado para avaliar a durabilidade, o desempenho elétrico e a confiabilidade de segurança dos conectores de carregamento de veículos elétricos.

Com o rápido crescimento dos veículos elétricos (VEs), os conectores de carregamento precisam suportar milhares de ciclos repetidos de conexão/desconexão, mantendo um contato elétrico estável e um desempenho de temperatura seguro.

Este sistema de teste integrado realiza:

Teste de vida útil de inserção e retirada de plugue
Medição de força de inserção
Medição de resistência de contato
Teste de elevação de temperatura de alta corrente

É amplamente utilizado por fabricantes de carregadores de VEs, fornecedores de conectores de carregamento, laboratórios automotivos e organizações de teste de EVSE de terceiros para verificação de produto e testes de conformidade.

O equipamento está em conformidade com a IEC 62196-1:2020 e outros padrões internacionais de conectores de carregamento.

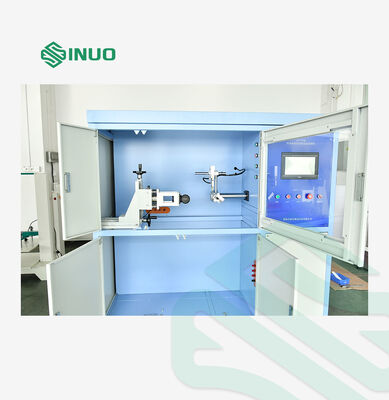

Sistema de Teste de Elevação de Temperatura de Vida Útil de Plugue de Carregamento de Veículo Elétrico IEC 62196-1 para Teste de EVSE

Funções e Princípios de Teste

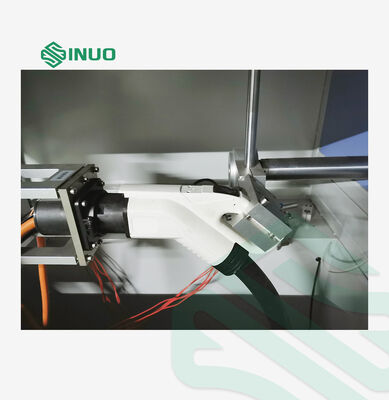

1. Teste de Vida Útil de Inserção e Retirada de Plugue

O mecanismo servo-acionado insere e retira repetidamente o conector de carregamento para simular operações de carregamento do mundo real.

Durante o teste, o sistema monitora:

Número de ciclos
Força de inserção/retirada
Danos ao conector
Alterações anormais de corrente

Quando ocorrem condições anormais, o equipamento para automaticamente e emite um alarme.

2. Teste de Elevação de Temperatura

O sistema aplica alta corrente DC para simular condições de carregamento reais e mede as mudanças de temperatura nos contatos do conector.

Ele avalia:

Desempenho de aquecimento de contato
Capacidade de condução de corrente
Estabilidade térmica sob carregamento contínuo

3. Teste de Resistência de Contato

O sistema mede a resistência de contato do conector antes e depois do teste de durabilidade para verificar se a conexão e desconexão repetidas afetam o desempenho elétrico.

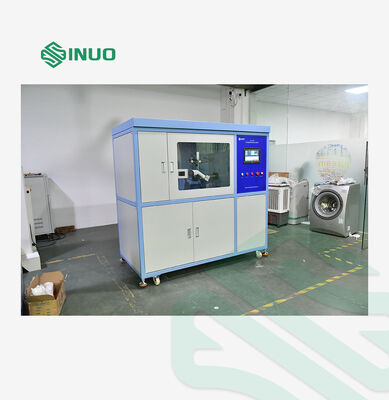

Sistema de Teste de Elevação de Temperatura de Vida Útil de Plugue de Carregamento de Veículo Elétrico IEC 62196-1 para Teste de EVSE

Padrões Aplicáveis

Padrão	Requisito
IEC 62196-1:2020	Acessórios de carregamento condutivo para veículos elétricos
IEC 60309-1:2012	Plugues e tomadas industriais
IEC 60998	Dispositivos de conexão
IEC 60669	Interruptores para aplicações domésticas
IEC 61058	Interruptores de aparelhos
IEC 60439	Conjuntos de manobra e controle de baixa tensão

Teste de Vida Útil Mecânica e Elétrica

Parâmetro	Especificação
Dispositivo de Acionamento	Motor servo + fuso de esferas + trilho de guia linear
Velocidade de Inserção	0,1 – 0,80 m/s (ajustável)
Taxa de Teste	7,5 ciclos/min
Curso de Inserção	0 – 200 mm (resolução 0,1 mm)
Força Máxima de Inserção	900N
Fixador	Ajustável para plugues quadrados/redondos, φ ≥ 60mm
Número de Ciclos	1 – 999.999 (predefinível)
Sistema de Controle	PC industrial de 15” + PLC japonês
Funções de Segurança	Proteção contra vazamento, sobrecorrente, sobrecarga, limiar, parada de emergência
Dimensões	2000 × 1200 × 1800 mm (L×P×A)
Peso	Aprox. 450 kg
Fonte de Alimentação	AC220V ±10%, 50Hz, 20A

Teste de Elevação de Temperatura

Tensão de saída	DC6V
Corrente de teste de saída ajustável	DC10 ~ 2000,0A continuamente ajustável
Estabilidade da corrente de teste	± (2% do valor definido + 5 palavras)
Precisão da exibição da corrente	± (1% da leitura + 5 dígitos)
Precisão da exibição da tensão de impedância	± (1% da leitura + 5 dígitos)
Estabilidade da tensão de teste	(2% do valor definido + 5 palavras)
Tempo de energização	1~999,9 segundos
Tempo de desenergização	1~999,9 segundos
Tempos de ligar e desligar	1~999999 vezes, com função de memória de desligamento, desligamento automático quando os tempos são atingidos
Teste de elevação de temperatura com termopar	Tempo de varredura 1S
Faixa de medição de temperatura	0~200°C Precisão ±0,3% da leitura +1°C; Resolução: 0,1°C
Medição de temperatura	16 canais (incluindo 1 ponto para medir a temperatura ambiente)
Configurar termopares	Termopar de filamento americano Q company T-type 30AWG, comprimento 2 metros, um total de 16
Velocidade de aquisição	1 segundo/vez
Equipado com um módulo de medição de temperatura desenvolvido independentemente por nossa empresa, pode ser testado com eletricidade, sem danificar o instrumento, com forte capacidade anti-interferência e pode descrever com precisão a curva de temperatura no computador.
Exibir temperatura e curva no computador
O software pode definir o canal de temperatura ambiente, e a temperatura ambiente pode ser subtraída automaticamente ao coletar dados
O equipamento pode ser iniciado e parado por controle de computador, e a curva de corrente, tensão, temperatura e tempo pode ser coletada ao mesmo tempo, o que é conveniente para os usuários analisarem e utilizarem.
A carga adota resistores tubulares de alta potência, que podem ser ajustados em etapas: 1A/2A/2A/5A/10A/20A/20A/50/100A/200A/200A/500A/500A/500A 1 corrente de saída, que pode ser ajustada manual ou automaticamente

Teste de Resistência de Contato

Faixa de Teste de Resistência de Contato	0~200mΩ, resolução 0,01mΩ, precisão ±1%+3 dígitos
Teste de resistência de 4 vias ao mesmo tempo
Medir a resistência de contato uma vez a cada conexão e desconexão, também é possível medir a resistência do contator uma vez após N vezes de conexão e desconexão
