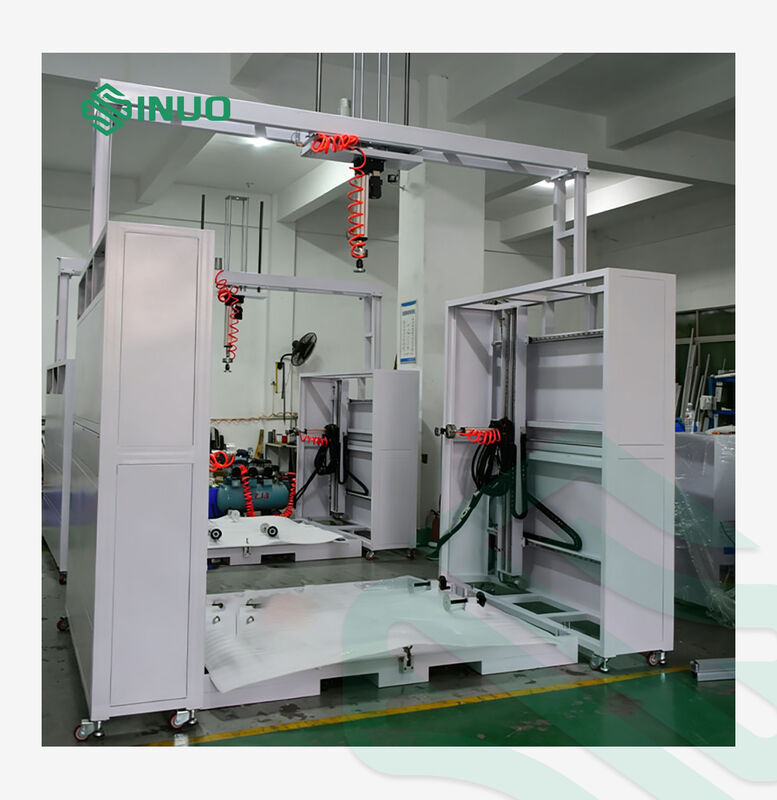

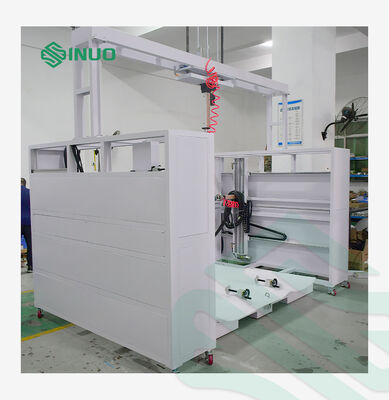

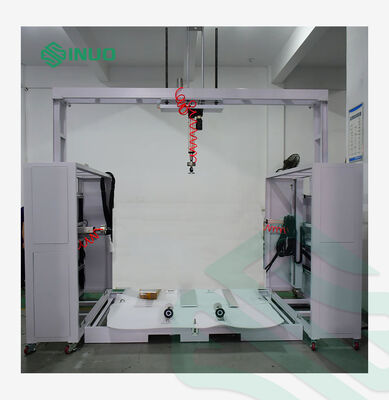

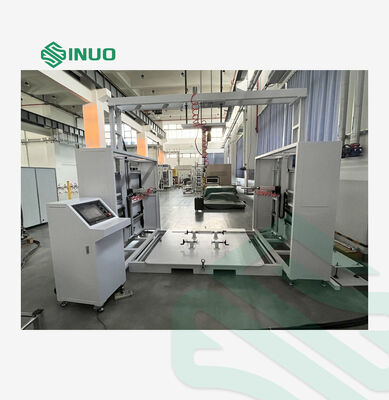

Bancada de Teste de Carga Estática IEC 61439-5 para Teste de Resistência Mecânica de Invólucros de Painéis Elétricos

Caixa de 15 metros monofásica: H1100*W1445*D1700mm

Caixa de contadores monométrica de 1 unidade: H520*W210*D140mm

1. Ensaio de resistência à carga estática (IEC 61439-5, ponto 10).2.101.2)
2. Ensaio de resistência à torção (IEC 61439-5, secção 8).2.101.3 & Cláusula 10.2.101.4)
3. Ensaio de resistência mecânica das portas (IEC 61439-5, ponto 10).2.101.6 ; Q/GDW11008-2013, cláusula 7.2.2.1.2)
4. Teste de resistência à força axial de inserções metálicas (IEC 61439-5, secção 10).2.101.7; IEC 61439-5, secção 8.2.101.3)
5. Ensaio de rigidez para armários e estantes (IEC 60297-1, cláusula 5).2.2 ; Q/GDW11008-2013, cláusula 7.2.2.1.1; IEC 61439-5, secção 8.2.101.1.1 Ponto b)

3 eixos com 8 graus de liberdade

Manipulador horizontal esquerdo: move-se para cima, para baixo, para frente e para trás, aplica força através de viagem esquerda-direita

Manipulador horizontal direito: move-se para cima, para baixo, para frente e para trás, aplica força através de viagem esquerda-direita

Manipulador vertical: move-se para cima e para baixo para aplicar força

1. Aplicar uma carga estática de 8500 N/m2 à parte superior do compartimento através de um manipulador vertical, mantendo a força durante 5 minutos.
2. Equipado com 1 peça de placa de prensagem de 500*200 mm; placas de prensagem personalizadas correspondentes a amostras estão disponíveis.

(Diagrama esquemático da placa de pressão)

1. Ferro de ângulo: 60 × 60 × 5 mm, com comprimento correspondente à amostra de ensaio; a secção fixa vertical na extremidade tem 100 mm de comprimento.
2. Um tubo quadrado de comprimentos de 800 mm, 1000 mm e 1400 mm, fornecido para diferentes amostras.

(Diagrama esquemático do tubo quadrado)

3Aplicar uma força de 2 × 1000 N através dos manipuladores horizontais esquerdo e direito, com uma duração de força de 30 segundos.

1Aplicar uma força de 50 N (450 N) ou outra carga especificada na borda superior da porta a uma distância de 300 mm da dobradiça, manter a força durante 3 segundos ou durante a outra duração necessária.

2. Dimensões do elevador: comprimento 1100 mm, altura 120 mm, largura 120 mm.

3- Instalar a amostra de ensaio com a placa traseira montada.

(Diagrama esquemático do backboard)

1. Aplicar a carga especificada no quadro 102 às inserções metálicas roscadas e manter durante 10 segundos; utilizar anel de elevação universal mais gancho de peso ou ligação de corrente de ferro flexível.

(Quadro 102)

(Anel de elevação universal + gancho de peso)

1. Aplicar uma força de 1200 N aos cantos superiores dianteiros e traseiros do compartimento através de manipuladores horizontais à esquerda e à direita, duração da força de retenção: 5 min (IEC 61439-5, cláusula 8).2.101.1.1 Ponto b)
2. Aplicar cargas de 500N / 100N / 2000N na posição 100 mm abaixo da superfície superior em quatro faces laterais do gabinete através de manipuladores horizontais esquerdo e direito, duração da força de retenção:Mais de 1 min (IEC 60297-1, cláusula 5).2.2)
3. Equipados com uma placa de prensagem de 500 × 100 mm e uma placa de prensagem de 1100 × 100 mm

(Diagrama esquemático da placa de pressão)

Norma correspondente: IEC 61439-5 (Resistência mecânica das caixas para conjuntos de interruptores e controladores de baixa tensão)

1Equipado com 15 peças de peso de 40 N, completas com ganchos de arame de aço macio

1. IEC 61439-5 Conjuntos de interruptores e controladores de baixa tensão
2. IEC 60297-1 Requisitos para o ensaio de rigidez do gabinete
3. IEC 62208 Requisitos gerais para os gabinetes vazios dos conjuntos de interruptores e controladores de baixa tensão
4. IEC 61330 Subestações pré-fabricadas de alta/baixa tensão

Adota uma grande base com posições de montagem de parafusos de vários furos para acomodar mais tipos de amostras de ensaio.

(Diagrama esquemático de montagem da placa base)

Equipamento comprimento: 3,3m, largura: 2,15m, altura: 3,1m
