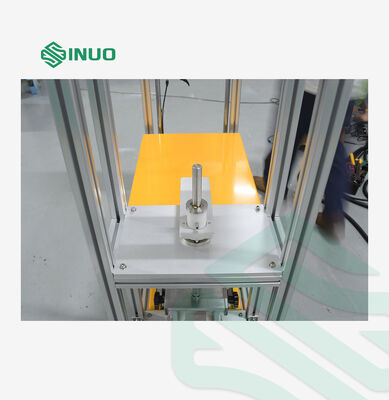

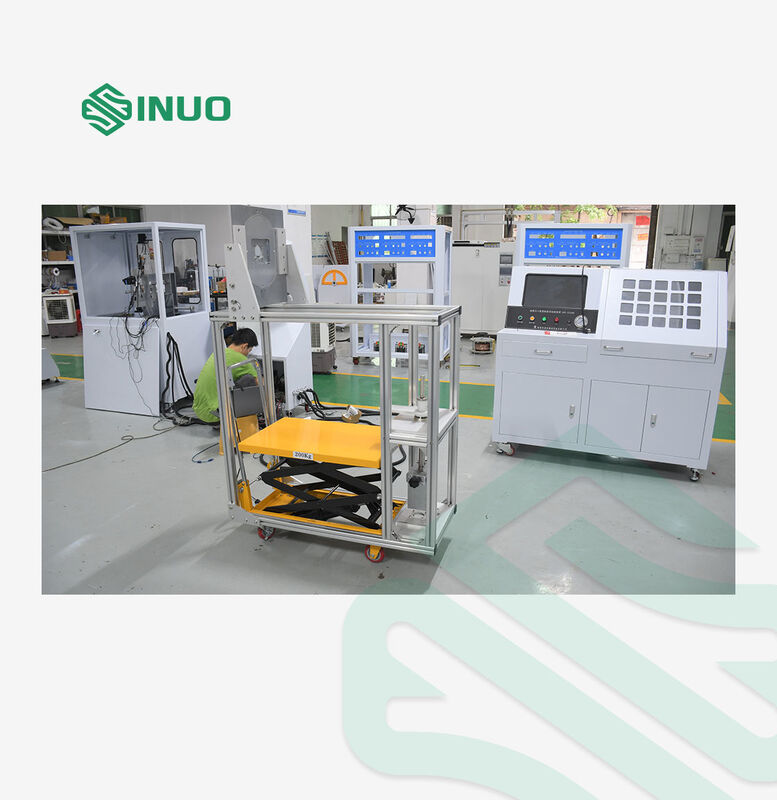

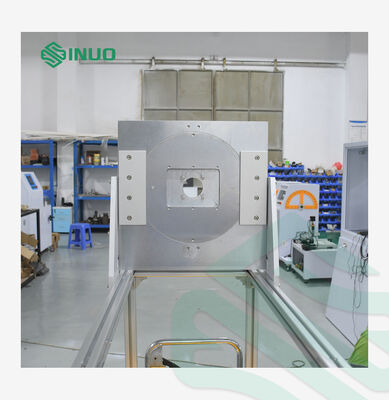

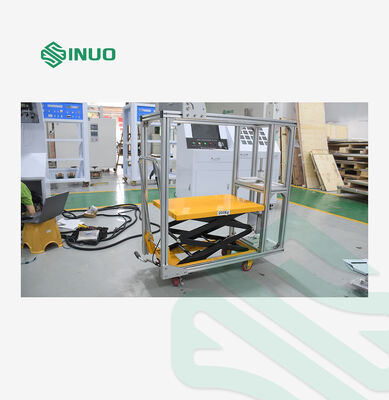

IEC 62196-1 Aparelho de ensaio de carga mecânica do conector de carregamento EV

Restrição da amostra de ensaio:Conectores de carregamento

Objetivo do ensaio:O conector de carregamento deve ser concebido para facilitar a inserção e retirada da arma de carregamento e impedir que a arma se desative da tomada em funcionamento normal.Este ensaio verifica se a força máxima necessária para retirar a arma de carregamento da tomada está em conformidade com os limites normalizados especificados..

Princípio de ensaio:Força máxima de arranque da tomada: aplicar a força total combinada a partir de pesos especificados por norma (pesos principais, pesos adicionais,ganchos e fixadores de fixação) e montagem do plugue de ensaio no plugue de ensaio; a tomada deve separar-se da tomada.

Ambiente de funcionamento:Temperatura de funcionamento: 5°C; umidade: 30%RH

Estação de ensaio	Estação única
Configuração do calibre	Feito de aço S136. O calibre do pin é fabricado com a dimensão padrão mínima com tolerância de +0,01 / 0 mm, tolerância de espaçamento central ±0,05 mm e rugosidade da superfície Ra 0,8 μm. O gauge é um acessório opcional.
Elementos de ensaio	7.11.8: Ensaio de carga mecânica dos conectores de carregamento / Cláusula 14.1.6 (CEI 62196) 7.15.1.1: Ensaio do dispositivo de bloqueio / Cláusula 14.1.5 (CEI 62196) 7.17.1 d) e) f): Ensaio de força de arranque / Cláusula 14.1.5 (CEI 62196)
Principais parâmetros técnicos do verificador de carga mecânica do conector de carregamento
Diagrama de configuração de teste
Duração da detenção	60 segundos: realizado por cilindro hidráulico que conduz a bandeja para levantar pesos; tempo controlado manualmente.
Ciclos de ensaio	4 vezes, um ensaio a cada intervalo de 90° em torno do eixo horizontal, operação manual.
Configuração do peso da carga mecânica	165N: 1 peça de 148,5N peso principal + 1 peça de 16,5N peso adicional 300N: 1 peça de peso principal 270N + 1 peça de peso adicional 30N 440N: 1 peça de 396N de peso principal + 1 peça de 44N de peso adicional 660N: 1 peça de peso principal de 594N + 1 peça de peso adicional de 66N 750N: 1 peça de peso principal de 675N + 1 peça de peso adicional de 75N Nota: O peso dos pesos principais inclui a massa do gancho; a força de carga alvo é obtida por empilhamento e combinação de diferentes pesos.
Principais parâmetros técnicos do ensaio do dispositivo de bloqueio
Diagrama de configuração de teste
Tempo de retenção do ensaio	Os pesos são levantados e baixados por uma bandeja hidráulica movida por cilindro; o tempo é controlado manualmente.
Seleção da carga de ensaio	Ver quadro 7
Requisito de ensaio	O dispositivo de bloqueio deve ser desbloqueado durante o ensaio.
Configuração do peso da força de extracção	Pistola de carregamento AC: 100N (90N + 10N) Pistola de carregamento de corrente contínua: 140N (126N + 14N)

• Conformidade total com a norma IEC 62196
  Suporta testes de força de arranque, dispositivo de bloqueio e carga mecânica; dados de ensaio aceites pela SGS/TÜV para certificação global.
• Solução de ensaio AC/DC todo-em-um
  A estação única abrange armas de carregamento AC e DC com pesos de vários intervalos (100N ¢ 750N), reduzindo os custos extras de equipamentos e espaço de laboratório.
• Medidor de alta precisão opcional S136
  O indicador de pinos de aço S136 anti-ferrugem com tolerância apertada garante resultados de ensaio repetíveis e precisos.
• Operação manual fácil e estável
  Elevação de peso hidráulica com tempo de retenção ajustável de 60s; ensaio horizontal de 4 direções a 90°, suportado por manuais de operação e videoguia remota.
• Ampla adaptabilidade às condições de trabalho
  Desempenho estável a 5°35°C, 30%~90%RH; não é necessária potência adicional para carga de peso.
