IEC 62196-1 Sistema de ensaio de resistência a curto prazo do conector de carregamento

Este equipamento adota um software auto-programado e é operado através de controlo por computador.fornecer uma operação fácil de usar.
Este dispositivo é concebido para avaliar a condição de aquecimento da superfície dos conectores de carregamento e dos acessórios elétricos quando carregados com corrente nominal,e verificar se a elevação da temperatura dos elétrodos cumpre as especificações normalizadas.

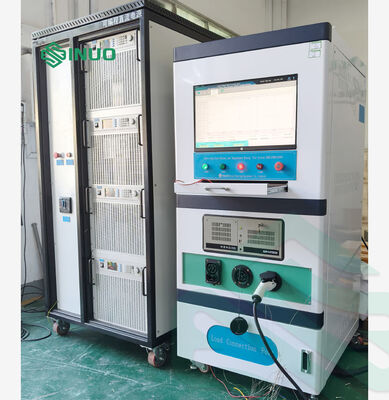

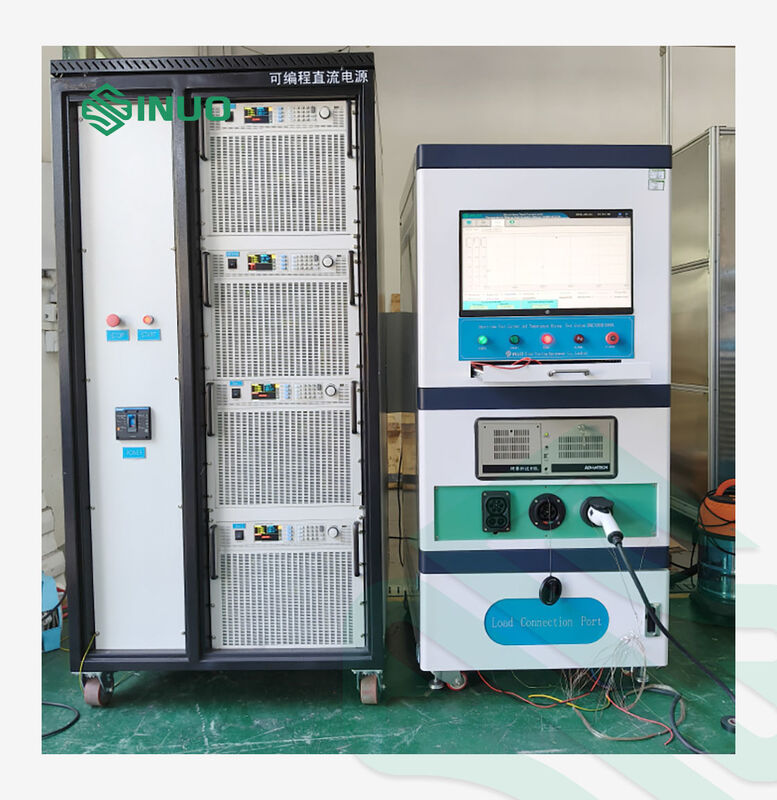

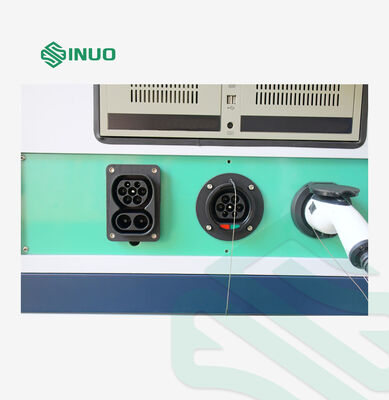

O testador de aumento de temperatura é constituído principalmente por um sistema de controlo industrial, dois conjuntos de fontes de alimentação de corrente contínua (uma unidade de alta potência e uma unidade de baixa potência),um instrumento de aquisição de temperatura multicanal e um gabinete integrado,.
Como um equipamento de ensaio personalizado dedicado que integra múltiplos módulos funcionais, é aplicável a ensaios de elevação de temperatura para todos os tipos de produtos que requerem avaliação de elevação térmica.

1. Uma fonte de alimentação de corrente contínua variando de 0 a 100A é construída dentro do gabinete de controle, enquanto uma fonte de alimentação externa de corrente contínua de 100 ~ 8000A é equipada.A fonte de alimentação externa comunica com o gabinete de controlo, que pode fornecer corrente de saída contínua e estável de 0 a 8000A. Não é necessária nenhuma carga externa, uma vez que este dispositivo integra fonte de energia e carga eletrônica em uma unidade.Tanto a corrente de saída quanto o tempo de comando de ligação e desligação são totalmente ajustáveis.


2.

   Modelo 100A integrado
   O gabinete de controlo é equipado com um scanner de temperatura de 24 canais, compatível com os tipos de termocouples K, E, R, B, N, T, J, S, WRE5-26 e WRE3-25.Suporta entrada de sinal de corrente de 420mA com uma frequência de amostragem de 1 Hz.

3.

   O sistema de controlo adota o computador industrial Advantech, que apresenta uma elevada estabilidade e um forte desempenho anti-interferência.Ele vem com várias interfaces embutidas para realizar a comunicação com o scanner de temperatura e DC fonte de alimentaçãoOs sinais de temperatura e os sinais elétricos são isolados e recolhidos de forma independente para evitar a interferência.

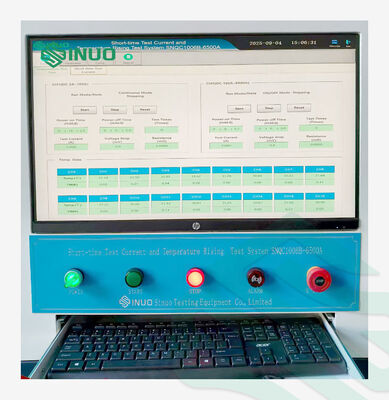

   O gabinete de controlo está equipado com um ecrã LED a toque a cores de 21,5 polegadas com mais de 16 milhões de cores, uma resolução não inferior a 1280×800 e um brilho de pelo menos 500 cd/m2.A tela pode exibir curvas de aumento de temperatura em tempo real, bem como a tensão de saída em tempo real, corrente e potência de saída.

4.

   A fonte de alimentação de corrente contínua de alta potência de 8000A está equipada com cabos de cobre estendidos de 3 metros de comprimento, que podem atender ao requisito de transmissão máxima de corrente de 8000A.

5.

   Tanto o gabinete de controle quanto a fonte de alimentação de corrente contínua de alta potência estão equipados com pés de roleta para facilitar a movimentação e o transporte.
   Dimensões gerais: Largura ≤ 1200 mm, Profundidade ≤ 1400 mm, Altura ≤ 2000 mm, Peso < 1000 kg.
