Equipamento de testes do veículo elétrico

Teste de resistência do conector de carregamento do veículo elétrico IEC 62196-1

Teste de resistência do conector de carregamento do veículo elétrico IEC 62196-1

Nome da marca:	Sinuo
Número do modelo:	SNQC1005A
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Estações:

Estação única

Teste de teste:

0–150 mm, ajustável

Velocidade de teste:

0–850mm/s

Faixa de medição de força:

0~1000N

Modo de operação:

Função manual ou controlada por programa

Modo de direção:

Servo motor com revestimento líquido e prensagem de trava

Detalhes da embalagem:

madeira compensada

Habilidade da fonte:

10 conjuntos por mês

Descrição do produto

IEC 62196-1 Teste de resistência do conector de carregamento de veículos eléctricos para a operação normal

Informações sobre o produto

Este ensaio verifica se os acessórios elétricos, tais como as interfaces de carregamento de veículos elétricos, as tomadas industriais, as tomadas e os acopladores, podem suportar a pressão mecânica,tensões eléctricas e térmicas geradas durante o funcionamento normal sem desgaste excessivo ou outros defeitos prejudiciais, para validar a sua fiabilidade.

Teste de resistência do conector de carregamento do veículo elétrico IEC 62196-1 0

Normas e cláusulas conformes

• IEC 62196-1:2025Plug-in, tomadas, conectores e entradas de veículos  Carregamento condutor de veículos elétricos - Parte 1: Requisitos geraiscláusulas 22 e 23

• UL 2251 Secção 44

amostras de ensaio e âmbito de aplicação

Conectores de carregamento de veículos eléctricos, tomadas industriais, tomadas e acopladores.

Princípio de ensaio

Acionado por um servomotor, o equipamento realiza repetidos ciclos lineares de inserção e retirada de amostras de ensaio.Parâmetros, incluindo a duração de ligação/desligação, velocidade de ensaio, curso e ângulo podem ser pré-definidos através do ecrã táctil.

Estrutura e características

Adota uma estrutura de máquina integrada accionada por um servomotor com transmissão de redução de precisão.Equipado com um ecrã sensível ao toque colorido com operação fácil de usar e funções de exibição digital poderosas, mais um sistema inteligente de controlo PLC.
Vem com fixações ajustáveis em 3 eixos, perfeitamente adequadas para testes de vida útil de conectores de arma de carregamento.

Parâmetros técnicos

Principais especificações de desempenho
Elementos de ensaio	a) Ensaio de resistência do mecanismo de bloqueio mecânico b) Capacidade de análise c) Função normal (vida útil)
Ámbito da amostra de ensaio	Armas de carregamento AC e DC
Estações	Estação única
Modo de controlo elétrico	Controle integrado inteligente com Mitsubishi PLC, operado via ecrã sensível ao toque HMI a cores de 7 polegadas
Modo de operação	Função manual ou controlada por programa
Funções	Capaz de simular o funcionamento normal das interfaces de carregamento, pode integrar o ciclo de inserção/retirada e o ciclo de desbloqueio/bloqueio do dispositivo de bloqueio mecânico ou executar testes individuais separados.Velocidade de ensaio, a duração do ensaio e a contagem dos ciclos são totalmente programáveis.
Modo de condução	Os servomotores conduzem os movimentos de inserção/retirada e os movimentos de agitação por rotação; os cilindros de ar auxiliares controlam a abertura e o fechamento do mecanismo do interruptor de bloqueio.

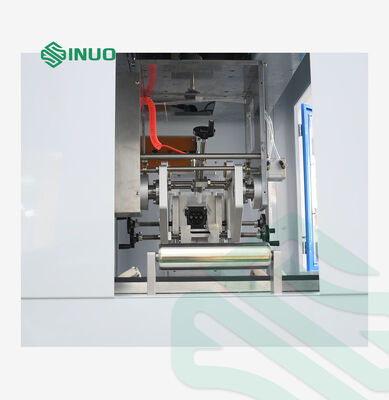

Método de fixação e fixação da amostra	Instalações de fixação mecânica com estrutura ajustável X/Y/Z de 3 eixos. A posição de fixação pode ser ajustada livremente, compatível com os conectores de carregamento AC & DC EV padrão GB, EUA e UE.
Função de rotação automática	Mecanismo de rotação automático incorporado na estação de fixação da arma de carregamento, suportando rotação de 90°. A duração de retenção após a rotação é ajustável de 0 a 600 segundos.
Ciclos de ensaio	Intervalo programável: 0 ~ 999.999 ciclos. A máquina parará automaticamente quando o objetivo do ciclo pré-definido for atingido.
Duração do contato	Ajustável de 1 a 999,9 segundos. De acordo com a norma, o tempo de retenção do contacto elétrico não deve ser inferior a 2 s e não superior a 4 s.
Taxa de inserção e retirada	Faixa de programação: 0-10 ciclos por minuto (equivalente a 3,75 ciclos/min ou 7,5 traços/min)
Aceleração de ensaio	Ajustável a partir de 0 ∼ 150 mm (o espaço entre a tomada de ensaio e o recipiente deve ser ≥ 50 mm, conforme necessário)
Velocidade de ensaio	0 ̊850 mm/s, configurável diretamente através do ecrã táctil
Indicação do valor da força	Equipado com um sensor de força de alcance de 100 kg para monitorar a força em tempo real, pode gerar curvas de força-tempo, exibir a força máxima de inserção, força máxima de retirada e valor de força em tempo real. Faixa de medição da força: 0 ~ 1000 N Erro de indicação: ≤ ± 0,5% F.S. Resolução: ≤ 0,1 N
Dispositivo de bloqueio	Dispõe de função de prensagem automática para mecanismos de bloqueio mecânico para simular condições normais de funcionamento.
Tanques de solução	São fornecidos três tanques de líquido de ensaio independentes, que podem conter separadamente as soluções simuladas, conforme definido na norma IEC 62196-1:2022: Quadro 10: Solução de simulação de chuva ácida Quadro 11: Solução de simulação de água salgada Quadro 13: Solução de simulação de água turva
Parâmetros de imersão em líquido	Parâmetros programáveis: ciclos de imersão, duração da imersão, tempo de secagem a ar, ciclos de inserção/retirada e ciclos de ensaio totais.
Carga	Conexão de carga externa suportada
Função de detecção	Quando uma carga externa é ligada, a máquina desencadeia um alarme de circuito aberto e registra a contagem de ciclos de ensaio em curso.
Protecção da segurança	Protecção da terra, protecção contra curto-circuito e protecção contra sobrecarga
Ambiente de funcionamento
Fornecimento de energia	AC 220V±10%, 5060Hz, 2kW
Temperatura de funcionamento	0°40°C
Intervalo de humidade	30%~90%
Dimensões globais	Aproximadamente W1000 × D750 × H1200 mm
Peso	Aproximadamente 150 kg.
