Carga útil da máquina de testes de vibração eletromagnética 1-3000Hz 300kg de 1000 Kgf para testes do IEC MIL GB

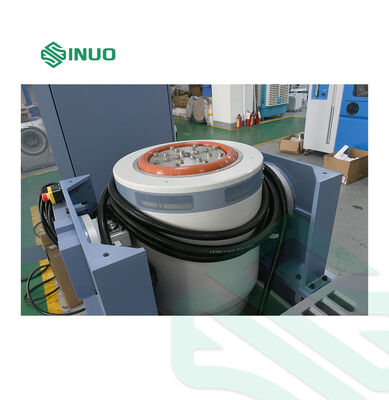

Parâmetros do gerador de excitação eletromagnética A11S24

Força máxima de excitação sinusoidal

Pico de 1000 kg.f

Força de excitação máxima aleatória

1000 kg.f r.m.

Força máxima de excitação de impacto

Pico de 2000kg.f

Faixa de frequência

1 ‰ 3000 Hz

Deslocamento máximo

51 mm p-p

Velocidade máxima

2 m/s

Aceleração máxima

100G ((980 m/s)²)

Frequência de ressonância de primeira ordem

3200 Hz ± 5%

Carga efetiva

300 kg

Frequência de isolamento das vibrações

2.5 Hz

Diâmetro da bobina móvel

F240 mm

Peso da bobina móvel

10 kg

Parafuso na mesa.

16 × M10

Fuga de fluxo

< 10 gauss

Momento excêntrico admissível

300 N·m

Tamanho do equipamento

845 mmx790 mmx840 mm (sem tabela de expansão)

Peso do equipamento

Aproximadamente 1100 kg (sem mesa de deslizamento horizontal)

Amplificador de potência digital de comutação LA12K

Potência de saída

12 KVA

Voltagem de saída

100 V

Corrente de saída

100A

Eficiência do amplificador

≥ 90%

Frequência de comutação

116 kHz

Relação sinal/ruído (SNR)

≥ 65 dB

Nível de ruído

≤ 70 dB

Tamanho do amplificador

880mmx590mmx1720mm

Sistema de proteção por servo

Função

Temperatura, pressão do vento, deslocamento excessivo, sobrevoltagem, sobrecorrente, subvoltagem de entrada, falha externa, fonte de alimentação de controlo, falha lógica, perda de fase de entrada

Controlador de vibração digital VCS-2

Configuração do hardware

2 canais de entrada simultâneos, 1 canal de saída

Sine, aleatório, choque clássico

Computador de controlo

Computador original com monitor LCD de 17", teclado e mouse óptico

Software

Com interface de operação bilíngue (chinês/inglês), suporta análise de domínio de tempo e domínio de frequência, controle de fonte de sinal, análise de varredura sinusal e muito mais.Pode gerar automaticamente relatórios de teste WORD, e apresenta funções para a exibição de sinais/dados, armazenamento, configuração de parâmetros de ensaio e análise de dados.

Sensor de aceleração LTE C04A07

Faixa de frequência: 1-8000 Hz

Sensibilidade: 30%/g

Intervalo de temperatura: -40 - 160°C

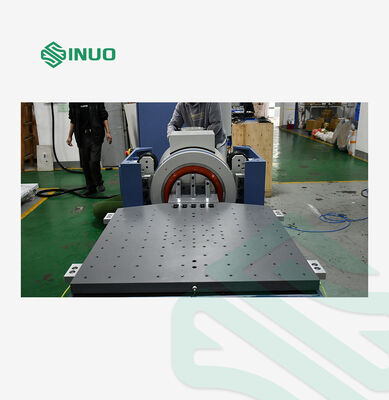

Tabela de extensão vertical VT80

Materiais

Ligação de alumínio/magnésio, anodizada com dureza de superfície

Tamanho da tabela

800 mm × 800 mm

Furo fixo

M8 mangue de parafuso de aço inoxidável, durável e resistente ao desgaste

Frequência de utilização

Sine:1000 Hz; aleatório: 1500 Hz

Peso

Cerca de 67,5 kg.

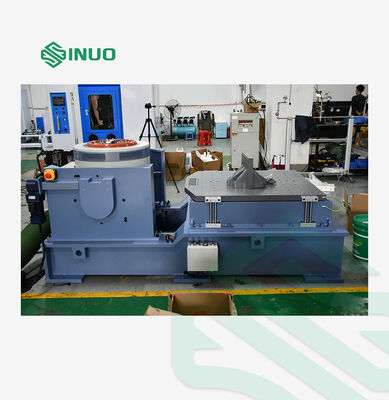

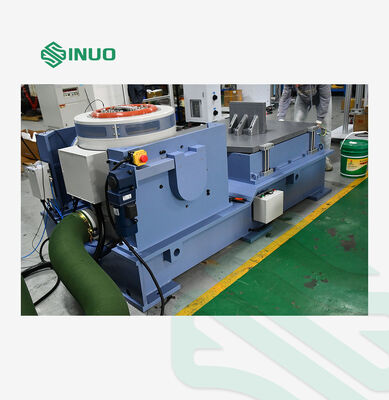

Tabela de deslizamento horizontal de filme de óleo HG80

Materiais

Ligação de alumínio/magnésio, anodizada com dureza de superfície

Tamanho da tabela

800 mm × 800 mm

Furo fixo

M8 mangue de parafuso de aço inoxidável, durável e resistente ao desgaste

Frequência de utilização

Sine:2000 Hz; aleatório: 2000 Hz

Peso

Cerca de 105 kg.

B402 ventilador de arrefecimento (incluindo silenciador)

Potência do ventilador

4 kW

Fluxo do ventilador

400,8 m3/min

Pressão do ventilador

0.049 kgf/cm2

Requisitos elétricos

Fornecimento de energia

AC de 3 fases 380V/50Hz, 25 KVA

Ar comprimido

0.6Mpa

Resistência do solo

≤ 4Ω
