Aparelho de ensaio de fiabilidade de força de extracção e bloqueio do conector de veículos elétricos conforme com a norma IEC 62196-3 165~750N

Força de extração do conector EV compatível com IEC 62196-3 e aparelho de teste de confiabilidade de travamento 165 ~ 750N

Visão geral do produto

Este aparelho de teste está em conformidade com a Cláusula 14 da IEC 62196-3:2026, bem como com as Cláusulas 14.1.5 e 14.1.6 (Figuras 13 e 14) da IEC 62196-1:2025. Ele foi projetado para verificar a força de retirada de um plugue de teste retirado de tomadas e inspecionar o desempenho do mecanismo de travamento do conector.

Requisitos Técnicos

1. Força de Retirada

Monte tomadas EV/conectores de veículos comutados equipados com intertravamento no dispositivo de teste especificado na Figura 13 da IEC 62196-1:2025, alinhando o eixo de separação verticalmente para extração descendente dos acessórios correspondentes.
A força de retirada da tomada (incluindo pesos de teste) deve obedecer aos valores listados na Tabela abaixo:

2. Recursos de estrutura

• Aparelho de teste de força de retirada

O testador consiste em acessório de montagem, conjunto de fixação, pesos principais, pesos auxiliares e plugue de teste.

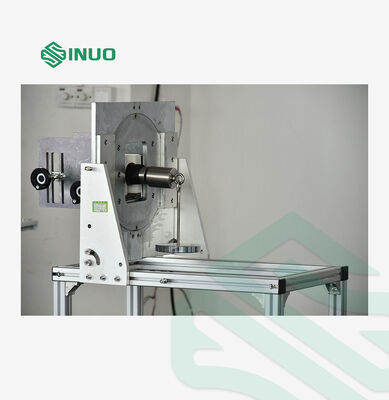

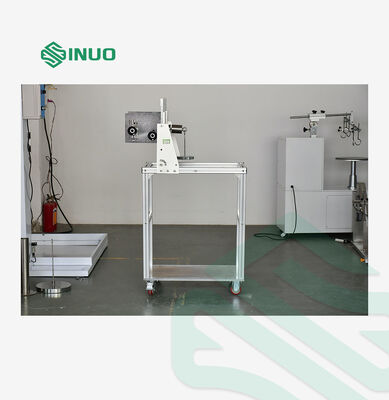

Design otimizado: dispositivo de tração substituído por contrapeso; o gancho de peso se conecta diretamente ao plugue de teste, com dispositivo de fixação de amostra dedicado (configuração mostrada na figura 1).

Figura 1

• Verificação do Dispositivo de Travamento:

Campos de aplicação

• Fabricantes de componentes de carregamento de veículos elétricos: P&D, inspeção de recebimento e teste de fábrica de produtos acabados de tomadas AC/DC EV, conectores de carregamento de veículos.

• Laboratórios terceirizados de testes e certificação: Pré-teste antes da certificação CB/UL/CE para verificar a força de retirada e o desempenho de travamento para dispositivos de carregamento.

• Novas fábricas de automóveis de energia: Controle de qualidade para portas de carregamento de veículos a bordo.
