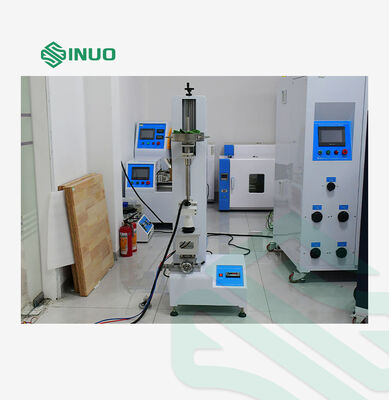

Aparelho de Teste de Força de Retirada para Conector de Carregamento EV.

Projetado de acordo com a IEC 62196‑3:2026 Cláusula 16.16, este testador de força de retirada é especialmente aplicado para verificar a força de inserção de interfaces de carregamento de EV. Ele verifica se a força máxima de plug-in entre a pistola de carregamento e a entrada do veículo está em conformidade com os requisitos padrão: fixe a pistola de carregamento verticalmente, carregue o peso principal padrão sobre ela e, em seguida, deixe um peso de 0,8 kg cair livremente de uma altura de 5 cm para impactar o peso principal, e a pistola de carregamento deve ser totalmente inserida na entrada até a posição de contato especificada após o impacto.

Estação de teste	Estação única
Método de controle	Manual, o instrumento exibe dados de força em tempo real
Método de levantamento	Manual
Método adicional de redução de peso	Manual

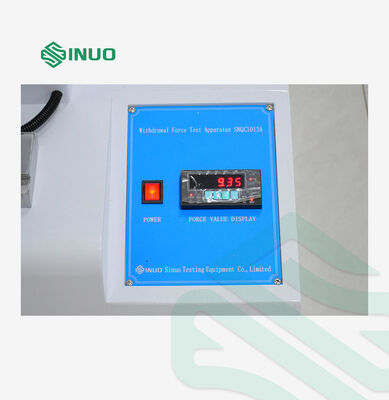

Forçar monitoramento de valor	Sensor de pressão de pulso + display do instrumento

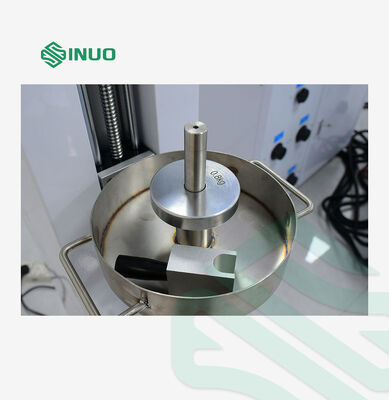

Configuração de peso	Peso principal da pistola de carregamento AC: 9,2 kg Peso principal da pistola de carregamento DC: 13,2 kg Peso adicional: 0,8 kg Nota: O peso do peso principal inclui o peso da braçadeira, da haste guia, da bacia esférica de aço e da amostra da pistola de carregamento. O peso do peso principal excluindo a amostra é de cerca de 4kg. Além disso, esferas de aço de 10 kg são configuradas para ajustar o peso, de modo que o peso de todo o peso principal atenda aos requisitos de força de inserção das pistolas AC ou DC.
Altura adicional de queda de peso	5cm
Inserir posicionamento inicial	Corrediça de precisão e posicionamento de rolamento de guia linear longo.

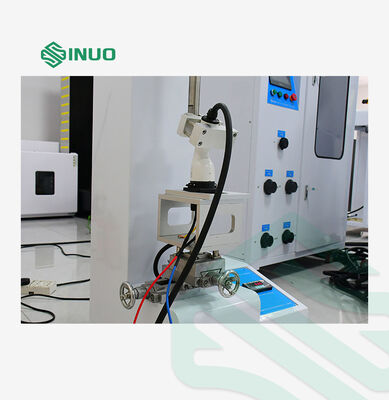

Dispositivo de carregamento de arma	Alça de fixação, direção ajustável, para que a cabeça da pistola fique verticalmente para baixo.

O peso de 0,8 kg em queda livre de 5 cm é definido pela IEC 62196-3:2026 Cláusula 16.16 para inspeção de impacto de inserção de entrada de carregamento de EV, e SNQC1013A é o testador dedicado para implementar este teste padrão. A queda do peso simula o impacto de inércia quando os usuários conectam as pistolas de carregamento, verificando se a pistola de carregamento pode travar na posição de contato total após o impacto. A omissão deste teste de queda padronizado trará resistência desigual ao plug-in, mau contato e riscos térmicos durante o carregamento, causando falha na certificação e problemas de segurança pós-venda, portanto, o SNQC1013A é um equipamento de controle de qualidade indispensável para verificar a propriedade de inserção da entrada de carregamento.
