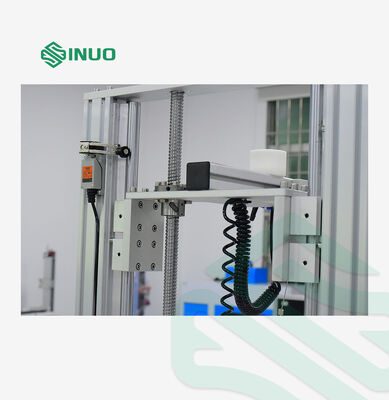

1J a 4J Equipamento de ensaio de impacto de esferas de aço para verificação da resistência mecânica dos conectores de veículos elétricos

1J a 4J Equipamento de ensaio de impacto de esferas de aço para verificação da resistência mecânica dos conectores de veículos elétricos

Nome da marca:	Sinuo
Número do modelo:	SN2202
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Método de elevação:

elétrico

Energia de impacto:

1J, 2J, 3J, 4J

Escala da altura da gota:

0,4–1,5 m, ajustável

Padrão da conformidade:

IEC 62196-1:2022 Cláusula 26.2, Figura 18, Tabela 13

Modos de teste:

Impacto de queda vertical / Impacto horizontal de balanço

Bola de aço do impacto:

50,8 mm de diâmetro, 0,535 kg, com anel

Detalhes da embalagem:

madeira compensada

Habilidade da fonte:

10 conjuntos por mês

Destacar:

Teste de impacto de esferas de aço de 1J a 4J

Teste de resistência mecânica do conector EV

Equipamento de ensaio de impacto de esferas de aço

Descrição do produto

1J a 4J Equipamento de ensaio de impacto de esferas de aço para verificação da resistência mecânica dos conectores de veículos elétricos

Visão geral do produto

O dispositivo de impacto de esferas de aço cumpre:Cláusula 26 da IEC 62196-1:20222, Figura 18, Quadro 13O seu objectivo é verificar aresistência mecânicaOs requisitos de segurança devem ser respeitados em todos os veículos elétricos.

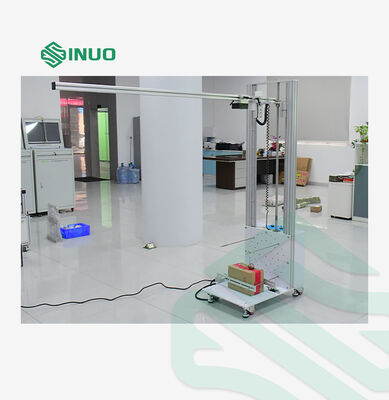

Este instrumento suporta dois modos de ensaio: impacto vertical de queda livre e impacto horizontal de balanço.tornando-se uma solução de teste ideal para laboratórios, organismos de certificação e fabricantes.

Parâmetros técnicos

Faixa de altura de queda	0.4 ∙ 1.5m, ajustável
Método de elevação	Eletrodomésticos
Modos de ensaio	Impacto vertical de queda / impacto horizontal de balanço

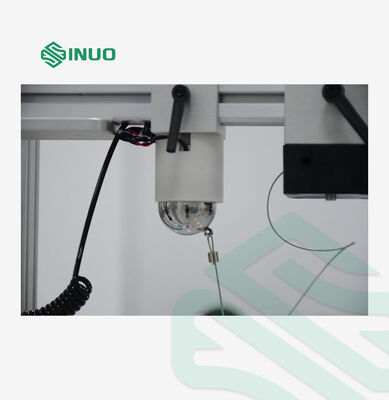

Esferas de aço de impacto para impacto de queda vertical	50.8 mm com anel, 0,535 kg (1 peça); energia de impacto: 1J, 2J, 3J, 4J (ajustável através do comprimento do fio de suspensão)

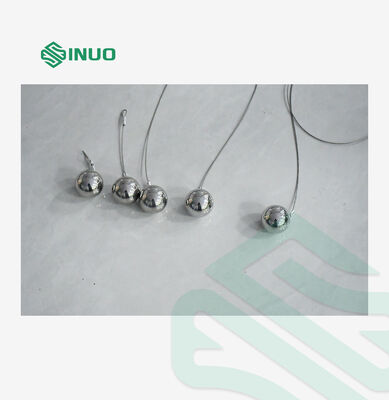

Esferas de aço de impacto para impacto horizontal de balanço	50.8 mm com anel, 0,535 kg (4 peças); energia de impacto: 1J, 2J, 3J, 4J (fixa pelo comprimento do fio de suspensão)
Energia de impacto para ensaio de impacto de bola
Método de impacto

Por que os conectores EV precisam de teste de impacto de bola de aço?

Os conectores de veículos elétricos estão expostos a impactos acidentais durante a instalação, transporte e uso diário.O ensaio de impacto de esferas verifica que o invólucro do conector e os componentes internos têm resistência mecânica suficiente para resistir a estes choques sem rachaduras, quebrando ou falhando.

Conforme exigido pelaIEC 62196-1:2022, o ensaio utiliza uma bola de aço padrão (0,535 kg) para aplicar energias de impacto de 1J a 4J, correspondendo à corrente nominal do conector.Nosso dispositivo de impacto bola de aço SN1206B suporta tanto vertical de queda livre e balanço modos de impacto horizontal para atender plenamente a estes requisitos padrão.
