IEC 62196-1 EV Connector Mechanical Endurance Test Machine With Servo Drive

IEC 62196-1 EV Connector Mechanical Endurance Test Machine With Servo Drive

Nome da marca:	Sinuo
Número do modelo:	SNQC1005A
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Acessório:

X/Y/Z ajustável em 3 eixos, universal para conectores AC/DC GB/US/EUR

Velocidade de teste:

0–1100 mm/s (predefinido na tela sensível ao toque)

Teste de teste:

0–150 mm (predefinido)

Ciclos de teste:

0–999999 vezes (predefinido, parada automática)

Taxa de plug/retirada:

0–10 vezes/min (pré-ajustável)

Sistema de controle:

PLC Mitsubishi + IHM com tela sensível ao toque colorida de 7 polegadas

Monitoramento de Força:

Sensor de força 0–500N; exibição da curva de força em tempo real

Inversão Automática:

Inversão automática de 90° para teste de imersão em solução (tempo de retenção de 0 a 600 segundos)

Detalhes da embalagem:

madeira compensada

Habilidade da fonte:

10 conjuntos por mês

Destacar:

IEC 62196-1 EV connector test machine

EV connector endurance tester with servo drive

electric vehicle testing equipment with warranty

Descrição do produto

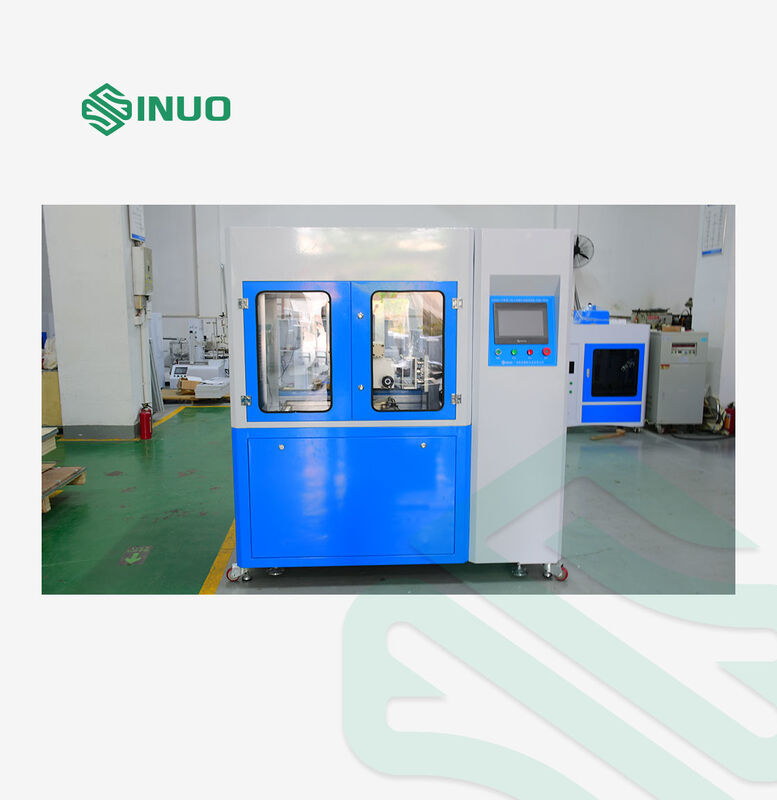

IEC 62196-1 EV Connector Mechanical Endurance Test Machine With Servo Drive

Product Overview

This test machine is specially designed to perform breaking capacity test and normal operation test for electric vehicle charging interfaces, industrial plugs, sockets and couplers. It verifies whether electrical accessories can withstand repeated mechanical, electrical and thermal stresses during normal operation without excessive wear, deformation or other harmful effects, so as to validate product reliability and service life. The equipment uses a servo motor drive mechanism to realize repeated plugging and unplugging actions; it supports an external load for breaking capacity testing. All test parameters including on/off time, test speed, stroke and angle can be preset via the touchscreen panel.

Compliance Standards

IEC 62196-1:2022 Clause 22, Clause 23.2, Clause 23.3, Figure 15, Table 8, Table 9
IEC 62196-3:2022 Clause 22, Clause 23
IEC 60309-1:2012 Clause 20, Clause 21

Technical parameters

Item	Specification
Test Items	Breaking capacity test; Normal operation test
Test Samples	AC/DC charging guns, vehicle connectors, plugs, sockets, couplers
Test Station	Single station
Control System	Mitsubishi PLC + 7-inch color touchscreen HMI
Operation Mode	Manual / program-controlled
Drive Mode	Servo motor for plugging / flipping; auxiliary cylinder for interlock switch

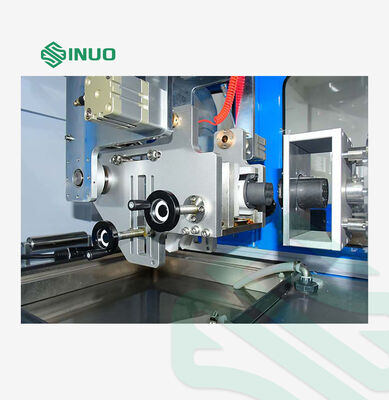

Fixture	Mechanical clamping; X/Y/Z 3-axis adjustable; universal for GB/US/EUR standards
Automatic Flip	90° automatic flip; flip holding time: 0–600s
Test Cycles	0–999999 times (presettable, auto stop)
Breaking Capacity Conduction Time	1–999.9s (presettable)
Plug/Withdrawal Rate	0–10 times/min (presettable)
Test Stroke	0–150mm (presettable)
Test Speed	0–1100mm/s (presettable on touchscreen)
Force Monitoring	0–500N force sensor; real-time curve; max insertion/extraction force display
Locking Simulation	Automatic mechanical locking press function
Solution Tank	1 set (for IEC 62196-1:2022 Clause 23.3.2 test)
Solution Dip Setting	Dip times, dip time, drying time, plug cycles all programmable
Load Mode	External load (compatible with SN2217-480V250A)
Alarm Function	Circuit break alarm & test count recording under load
Safety Protection	Ground protection, short-circuit protection, overload protection

Structure & Features
Integrated rigid frame structure
Servo motor drive with precision ball screw and timing belt

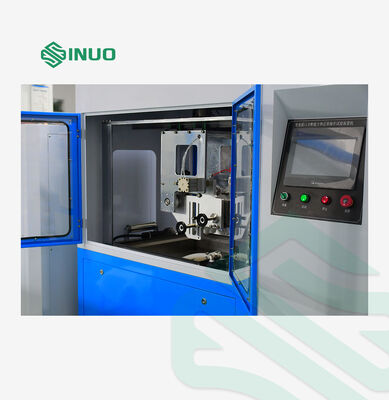

Mitsubishi PLC + 7-inch color touchscreen HMI
3-axis adjustable fixture for wide compatibility

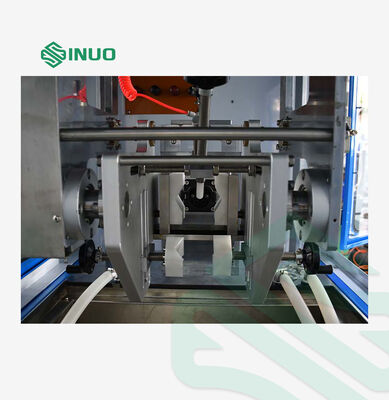

Automatic 90° flipping mechanism for solution dip test
Real-time force monitoring and curve display
Automatic locking device simulation
Programmable test cycles & auto-stop function
Operating Environment
Power supply: AC220V±10% / 50–60Hz, 2kW
Working temperature: 0–40℃
Humidity: 30%–90%RH
Dimensions: approx. W1000×D750×H1200mm
Weight: approx. 150kg
