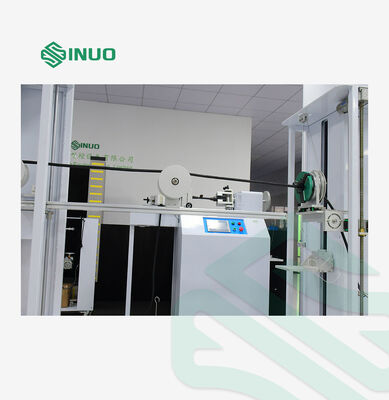

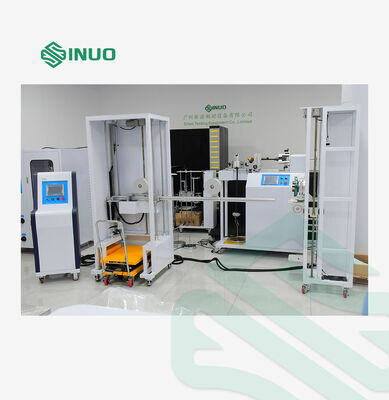

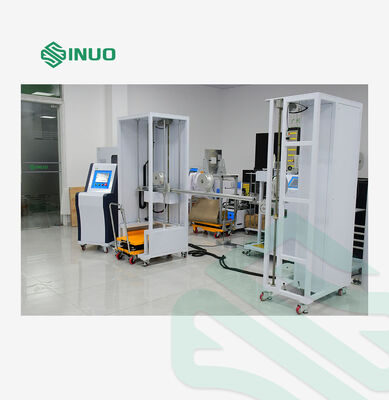

IEC 61851-23 Aparelho de ensaio de força de tração e de binário de fixação de cabos para estações de carregamento AC/DC de veículos elétricos

Este aparelho écom um diâmetro não superior a 50 mm,, para verificar e avaliar se a fixação do cabo ou o dispositivo de fixação do cabo da estação de carregamento podem efetivamente aliviar os condutores nos terminais da força de tração e do binário,e verificar a sua capacidade de resistir à força de tração e ao binário especificados, conforme exigido pelas normasO equipamento adota um comando automático PLC e um motor de condução, com desempenho estável e alta precisão de ensaio,satisfazer plenamente os requisitos de ensaio padrão para ensaios de fiabilidade da fixação dos cabos das estações de carregamento de veículos elétricos.

É concebido e fabricado em conformidade com a norma IEC 61851-23:2023, secção 11.6.102, Figura 110, Figura 111 e Quadro 114.

Conteúdo do ensaio	Ensaios de puxa e torque de cabos de estações de carregamento de veículos elétricos

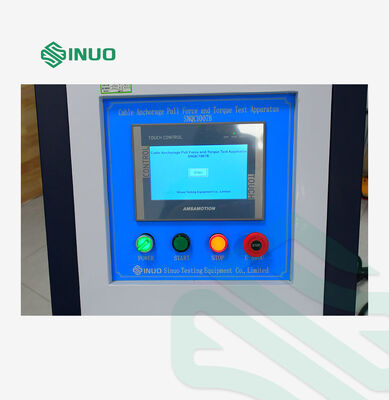

Modo de funcionamento do comando	Controle automático por PLC, funcionamento por ecrã táctil
Modo de condução	Eletrodomésticos
Puxar aplicar	Cumprir as especificações 160N, 200N, 240N, 250N, 500N, realizadas por sobreposição de pesos
Torque aplicado	Cumprir as especificações de 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, obtidas por sobreposição de pesos
Rodas de binário	R100mm(Ф200mm) ±0,5mm
Frequência de tração	1 vez/s, o tempo de tração real é detectado por sinal elétrico
Ciclos de puxagem	1-999999 ciclos, pode ser pré-definido, padrão é 100±1 ciclos
Tempo de aplicação do binário	0-99H59M59S, pode ser pré-definido
Protecção contra falhas de alimentação	Com função de memória de armazenamento de dados desligada
Instalação	Grampos universais, um conjunto
Tabela de selecção da correlação de peso
Configuração adicional	O equipamento possui uma altura de fixação ajustável que varia entre 500 e 1200 mm (ou seja, a posição da tomada do cabo),permitindo-lhe satisfazer os requisitos de ensaio de estações de carregamento com diferentes posições de tomada dos cabos.

• Controle PLC + motor de tração
• Força de tração estável através de pesos; binário através de pesos + combinação de braço de binário
• Ciclos de tração e duração do ensaio de binário pré-estabelecíveis; parada automática após conclusão
• O deslocamento máximo admissível do cabo do conector de carregamento do VE após o ensaio cumpre os limites normalizados
• Compatível com amostras de estações de carregamento equipadas com cabos de carregamento de diferentes comprimentos

• Fornecimento de energia: AC220V ± 10% / 50 ¢ 60Hz, 1 kW
• Temperatura de funcionamento: 0°40°C
• Humidade: 30% ∼90% RH
• Dimensões: aprox. W4000×D600×H1850mm
• Peso: aproximadamente 300 kg
