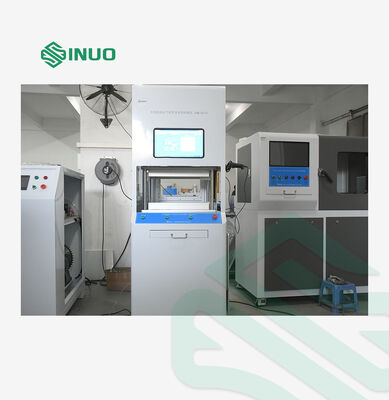

IEC 62196-3-1 Sistema de ensaio de estanqueidade do canhão de carregamento e tubo de água

• Cláusula 101.6 da norma IEC 62196-3-1 (Teste de sobrepressão)
• A partir de 1 de janeiro de 2018:
• Teste de classificação GB/T4208-2017 IPX7

Armas de carregamento com sistemas de arrefecimento a líquido e armas de carregamento com uma classificação de proteção IP equivalente a IPX7.

Esta máquina é utilizada principalmente para realizar testes de resistência à pressão e de vazamento para verificar o desempenho de vedação de armas de carregamento resfriadas a líquido e aquelas com uma classificação de proteção IP superior a IPX4.

1. Ensaio de pressão positiva (pressão directa):

   Utilizando um sistema de controlo PLC, sensores de pressão de alta precisão recolhem dados de pressão em tempo real da linha de gás ligada ao componente de vedação da amostra.O sistema passa pelo ciclo de pressurização → pressão de manutenção → alívio da pressãoDurante a fase de retenção, verifica se a queda de pressão detectada pelo sensor satisfaz os critérios de ensaio, validando assim o desempenho de vedação do tubo da amostra.

2. Ensaio de pressão diferencial (pressão diferencial):

   Utilizando um sistema de controlo PLC, sensores de pressão de alta precisão recolhem dados de pressão em tempo real a partir da linha de gás ligada a uma câmara fechada a pressão, simulando a pressão nominal IPX7 (150 kPa).O sistema passa pelo ciclo de pressurização → pressão de manutenção → alívio da pressãoDurante a fase de espera, verifica se a queda de pressão detectada pelo sensor cumpre os critérios de ensaio,Assim validando a classificação de protecção e o desempenho de vedação da caixa da amostra (com a utilização de um dispositivo auxiliar personalizado para garantir que o interior da caixa esteja aberto ao ambiente externo).
