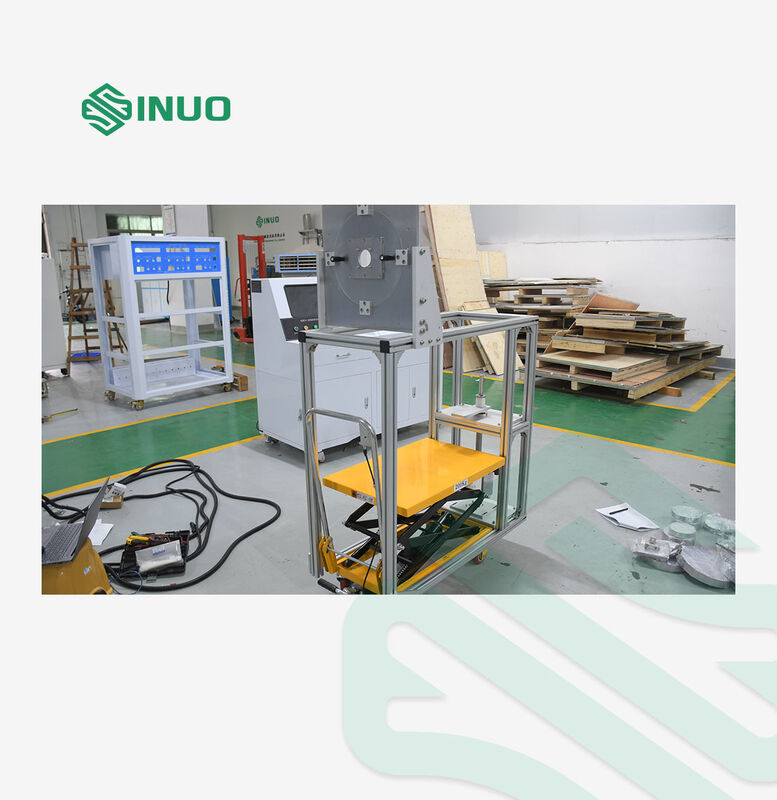

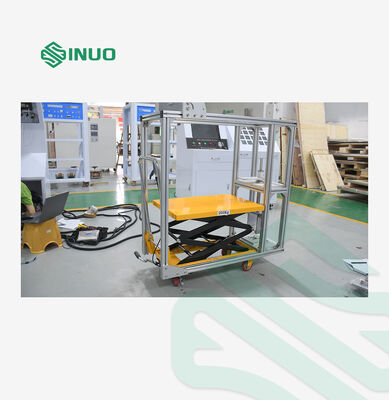

Máquina de Teste de Carga Mecânica e Conector de Interface de Carregamento de VE em Conformidade com a IEC 62196-1

Norma: de acordo com IEC 62196-1:2022.

Amostras e restrições: Interface de carregamento.

Aplicação:

A estrutura da interface de carregamento deve facilitar a inserção e remoção da pistola de carregamento, e deve impedir que a pistola de carregamento caia da tomada durante o uso normal. Verifique se a força máxima necessária para puxar a pistola de carregamento para fora da tomada do aparelho está dentro da faixa especificada pela norma. Também é usada para verificar se a força máxima necessária para inserir a pistola de carregamento na tomada do aparelho está dentro da faixa especificada pela norma.

Princípio do teste:

Força máxima de extração da tomada: Aplique a força máxima de extração especificada pela norma (a força total do peso principal, peso adicional, gancho (dispositivo de fixação) e plugue de teste) ao plugue de teste, e o plugue deve sair da tomada.

A força para inserir a pistola de carregamento na tomada: Coloque a pistola de carregamento verticalmente para baixo, coloque o peso principal de acordo com a norma na pistola de carregamento e, em seguida, use um peso de 0,8 kg para cair livremente de uma altura de 5 cm para impactar o peso principal. A pistola de carregamento deve ser inserida na tomada até a posição necessária do contato.

Estrutura e características:

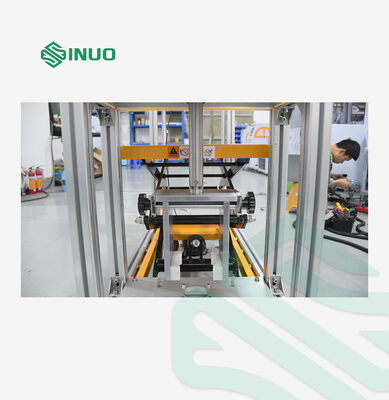

Este dispositivo consiste no dispositivo de fixação instalado sob a placa superior A, o peso principal F, o peso adicional G e o plugue de teste C. A estrutura deste dispositivo é compatível com GB/T20234.1 Figura 5 e GB11918.4 Figura 102, incluindo um teste de carga mecânica de interface de carregamento horizontal, teste de dispositivo de travamento e teste de força de inserção e retirada.

Observação:

O grampo ajustável é usado, que pode ser alternado entre as direções vertical e horizontal, e pode prender todos os tipos de produtos; o grampo D é substituído por um anel de suspensão, que é mais conveniente de operar; o peso principal é contrapesado diretamente, sem a necessidade de um suporte.

Ambiente de uso: Temperatura de trabalho 5-35°C, umidade 30%-90%.

Estação de teste	Estação única
Configuração do medidor	Feito de S136, o pino é o tamanho mínimo padrão, a tolerância é ±0,01 mm, o espaçamento é ±0,05 mm e a suavidade é 0,8 um Medidor é opcional
Itens de teste	7.11.8: Teste de carga mecânica da interface de carregamento 7.15.1.1: Teste do dispositivo de travamento 7.17: Teste de força de plugue e puxada
Principais parâmetros técnicos do teste de carga mecânica da interface de carregamento
Desenho do layout do teste
Tempo de retenção do teste	60s, o cilindro hidráulico aciona a palete para levantar e abaixar o peso, e o tempo é controlado manualmente.
Frequência de teste	4 vezes, uma vez em cada direção de 90° em torno do eixo horizontal, manualmente
Seleção de carga de teste
Configuração de peso de carga mecânica	165: peso principal de 148,5 N x1 + peso adicional de 16,5 N x1; 300N: peso principal de 270 N x1 + peso adicional de 30 N x1; 440N: peso principal de 396 N x1 + peso adicional de 44 N x1; 660N: peso principal de 594 N x1 + peso adicional de 66 N x1; 750N: peso principal de 675 N x1 + peso adicional de 75 N x1; Observação: O peso do peso principal inclui o peso do gancho, e o peso do peso é realizado por superposição e combinação.
Principais parâmetros técnicos do teste do dispositivo de travamento
Tempo de retenção do teste	60s, o cilindro hidráulico aciona a palete para levantar e levantar o peso, e o tempo é controlado manualmente.
Desenho do layout do teste
Principais parâmetros técnicos do teste de força de inserção e extração
Diagrama do layout do teste de força de inserção
Configuração de peso de força de inserção	Peso principal da pistola de carregamento AC: 9,2 kg Peso principal da pistola de carregamento DC: 13,2 kg Peso adicional: 0,8 kg Observação: O peso do peso principal inclui o peso do grampo e da haste guia. O peso do peso é obtido por superposição e combinação.
Teste	Durante o teste, o dispositivo de travamento precisa ser aberto
Configuração de peso de força de extração	Pistola de carregamento AC: 100 N (90 N + 10 N) Pistola de carregamento DC: 140 N (126 N + 14 N) 1,0 kg
