Equipamento de testes do veículo elétrico

IEC 61851-23 Máquina de ensaio de tração e torque de fixação de cabos para estações de carregamento de veículos elétricos

IEC 61851-23 Máquina de ensaio de tração e torque de fixação de cabos para estações de carregamento de veículos elétricos

Nome da marca:	Sinuo
Número do modelo:	SNQC1007B
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Puxar aplique:

Conheça 160n, 200n, 240n, 250n, 500n Especificações, realizadas pela superposição de pesos

Torque Aplicar:

Atende às especificações de 0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m, realizadas pel

Roda de torque:

R100mm (° 200mm) ± 0,5 mm

Puxe ciclos:

1-999999 ciclos, podem ser predefinidos, o padrão é 100±1 ciclos

Fonte de energia:

AC220V±10%/50-60Hz, 1KW

Dimensões:

sobre W4000*D600*H1850mm

Detalhes da embalagem:

madeira compensada

Habilidade da fonte:

5 conjuntos por mês

Destacar:

Teste de fixação de cabos de estações de carregamento de veículos elétricos

Máquina de ensaio de binário IEC 61851-23

Equipamento de ensaio de tração para carregamento de veículos elétricos

Descrição do produto

Máquina de Teste de Tração e Torque para Ancoragem de Cabos IEC 61851-23 para Estações de Carregamento de Veículos Elétricos

Normas e Cláusulas Cumpridas:

É projetado e fabricado de acordo com a IEC 61851-23:2023 cláusula 11.6.102 e Figura 110, Figura 111 e Tabela 114.

Informações do produto:

Amostras e restrições	Estação de carregamento AC e DC para veículos elétricos
Propósito do teste	A ancoragem do cabo flexível do aparelho deve aliviar os condutores nos terminais da força de tração e do torque. Este dispositivo é usado para testar a capacidade da ancoragem do cabo ou do dispositivo de fixação do cabo de estações de carregamento AC/DC de veículos elétricos de suportar a força de tração e o torque especificados.
Princípio do Teste	A força de tração é realizada usando um motor para acionar um mecanismo de roda excêntrica. A velocidade do motor é ajustável para garantir que a força de tração seja aplicada com precisão a cada vez. É equipado com uma função de monitoramento para a duração da força de tração. O torque é aplicado por uma bandeja acionada por motor que levanta um peso; Quando o tempo é atingido, a bandeja redefine automaticamente o peso de levantamento e encerra a aplicação do torque.

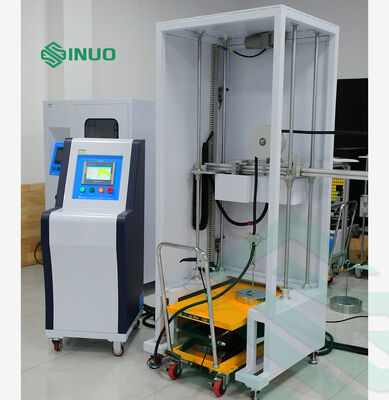

Estrutura e características	O equipamento adota controle PLC e acionamento por motor. Os pesos aplicam força de tração estável, e o torque é gerado através da combinação de pesos e um braço de torque. O sistema permite definir o número de aplicações de força de tração e a duração do teste de torque. Uma vez que o número predefinido de ciclos ou a duração é atingido, o equipamento para automaticamente. Após o teste, o deslocamento máximo permitido do cabo do conector de carregamento do veículo elétrico não deve exceder o limite especificado na norma. Este equipamento é compatível com amostras de estações de carregamento equipadas com pistolas de carregamento de diferentes comprimentos de cabo.
Ambiente de Uso	Fonte de alimentação: AC220V±10%/50-60Hz, 1KW; temperatura de trabalho 0-40℃, umidade 30%-90%; Dimensões: aproximadamente L4000P600A1850mm; peso: aproximadamente 300kg

Parâmetros técnicos:

Conteúdo do teste	Testes de Tração e Torque de Cabo de Estação de Carregamento de Veículos Elétricos
Estrutura do equipamento diagrama esquemático
Modo de operação de controle	Controle automático PLC, operação por tela sensível ao toque
Modo de acionamento	Elétrico
Aplicação de tração	Atende às especificações de 160N, 200N, 240N, 250N, 500N, realizado por superposição de pesos
Aplicação de torque	Atende às especificações de 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m, realizado por superposição de pesos

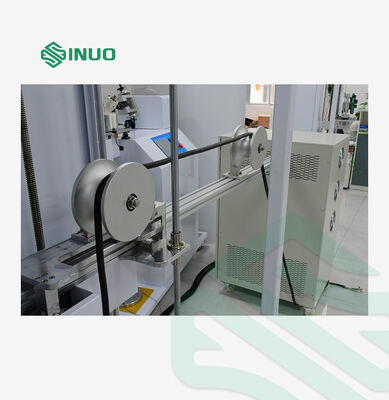

Roda de torque	R100mm(Φ200mm) ±0.5mm
Frequência de tração	1 vez/s, o tempo real de tração é detectado por sinal elétrico
Ciclos de tração	1-999999 ciclos, pode ser pré-definido, o padrão é 100±1 ciclos
Tempo de aplicação de torque	0-99H59M59S, pode ser pré-definido
Proteção contra falha de energia	Com função de memória de armazenamento de dados em caso de falta de energia
Fixador	Grampo universal, um conjunto
Tabela de seleção de pesos Configuração adicional
O equipamento possui uma altura de fixador ajustável variando de 500 a 1200 mm (ou seja, a posição de saída do cabo), permitindo atender aos requisitos de teste de estações de carregamento com diferentes posições de saída de cabo.	Detalhes do produto
