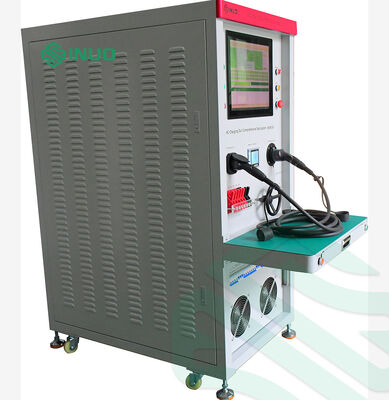

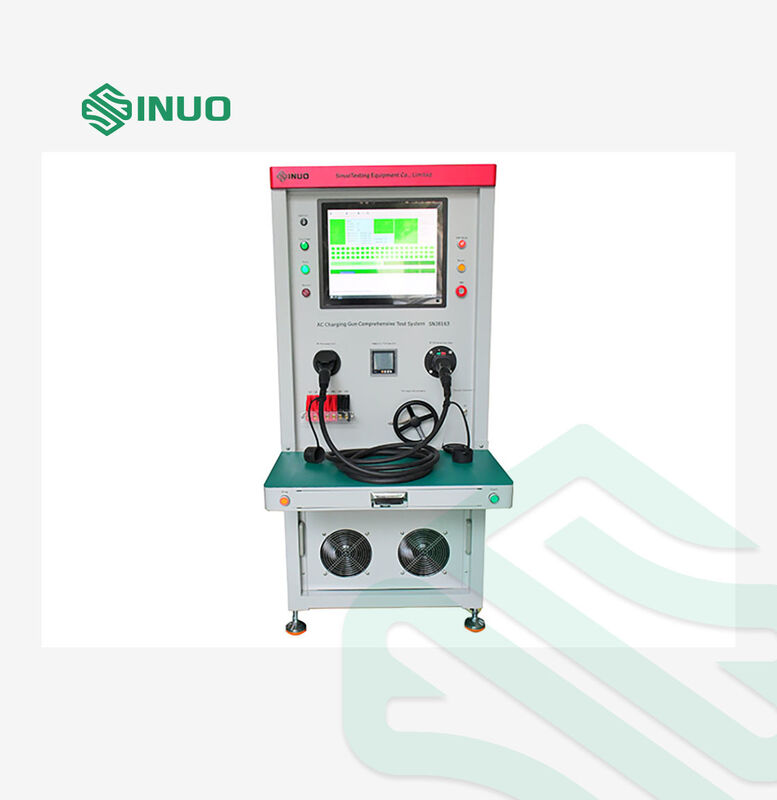

IEC 62196-1 Sistema de ensaio abrangente da arma de carregamento AC

O dispositivo vem com um scanner para ler códigos de barras ou códigos QR nas amostras de teste.

Escaneie o produto antes do teste; após o teste, o código escaneado é automaticamente associado ao registro de teste, permitindo rastreabilidade.

Testes de quebra, continuidade, curto-circuito e sequência de fiação são realizados através de varredura de entrada/saída do PLC.

O PLC determina automaticamente aprovação/reprovação.

1 – 5000 Ω, Precisão: 1%

Limites superior e inferior podem ser definidos para determinar a qualidade do produto.

Plugue AC de 16A: Não Pressionado RC: 680Ω, Pressionado RC+R4: 3.38 kΩ Plugue AC de 32A: Não Pressionado RC: 220Ω, Pressionado RC+R4: 3.52 kΩ Plugue AC de 63A: Não Pressionado RC: 100Ω, Pressionado RC+R4: 3.4 kΩ

A precisão da medição da resistência deve atingir 1%–2%.

100 – 50.000 Ω, Precisão: 2%

Limites superior e inferior podem ser definidos para determinar a qualidade da continuidade

Mede a queda de tensão nos conectores sob condições de corrente nominal e de sobrecarga.

Transformador ajustável trifásico embutido: saída de 0-380V, carga trifásica ajustável de 0-35A.

Faixas de teste suportadas:

• 3.3 kW 16A monofásico
• 7.4 kW 32A monofásico 11 kW 16A trifásico 22 kW 32A trifásico

Monofásico: L-N, L-E, E-N

Trifásico: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parâmetros:

1. Tensão de teste: DC 100 – 1000V (ajustável)

2. Limite inferior: 1 M–1 GΩ (ajustável)

3. Precisão: ±5%

4. Alarme quando a resistência < valor definido

Monofásico: L-N, L-E, E-N

Trifásico: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parâmetros:

1. Tensão de teste: AC 0 – 5 kV / DC 0 – 6 kV (ajustável)

2. Limite de corrente de fuga: AC 0.1 – 20 mA, DC 0.01 – 5 mA

3. Precisão: ±1.5% + 3 dígitos

4. Display digital de tensão, ajuste programável automático

5. Alarme se a corrente de fuga exceder o valor definido

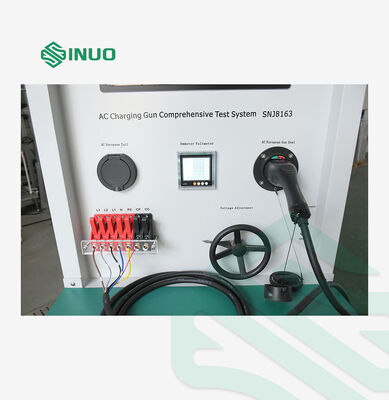

Suporte de plugue AC veicular UE, suporte de plugue de pedestal AC UE, suporte de plugue AC GB,

Suporte de plugue AC EUA

Fixador de prensagem especial compatível com o produto de teste, com grampo e

placa de proteção

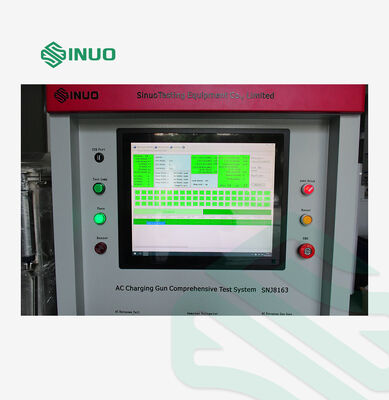

1. Suporta Win 7 e Win 10, todas as configurações de parâmetros podem ser configuradas através do software.

2. Os resultados dos testes de cada produto são salvos no computador em tempo real para fácil acesso, visualização e análise.

3. Interfaces de comunicação são reservadas para conexão opcional a sistemas MES, permitindo que os dados de teste sejam carregados para o banco de dados MES para gerenciamento e controle.

3. Os dados de teste são armazenados imediatamente após a conclusão.

4. Os dados de teste armazenados podem ser exportados em formato TXT ou Excel.

1. Rodízios móveis com função de travamento.

2. Conectividade MES: Opcional, custo adicional aplicável.
