Equipamento de Teste de Força de Tração e Torque para Ancora de Cabo de Conectores de Veículos Elétricos IEC62196-1

Equipamento de Teste de Força de Tração e Torque para Ancora de Cabo de Conectores de Veículos Elétricos IEC62196-1

Nome da marca:	Sinuo
Número do modelo:	SNQC1007
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Braço de torque:

Ф200mm

Frequência da tração:

1 cycle/s

Peso do equipamento:

aprox. 220KG

Dimensões do equipamento:

L 1560mm*W 600mm*H 1530mm

Fonte de energia:

AC monofásico220V±10%, 50/60Hz, 10A

Pesos da força da tração:

40n*1, 50n*1, 60n*1, 100n*2.250n*1 pode alcançar 160n, 200n, 240n, 250n, 500n, 600n Pull Force

Pesos do torque:

6n*1, 7n*1, 12n*1, 15n*1, 23n*1, 110n*1 pode atingir 0,6nm, 0,7nm, 1,2 nm, 1,5nm, 2,3nm, 11n.m Torqu

Detalhes da embalagem:

madeira compensada

Habilidade da fonte:

5 conjuntos por mês

Destacar:

Equipamento de ensaio do binário do conector EV IEC62196-1

Máquina de ensaio da força de tração do conector EV

Dispositivo de ensaio de fixação do cabo do conector EV

Descrição do produto

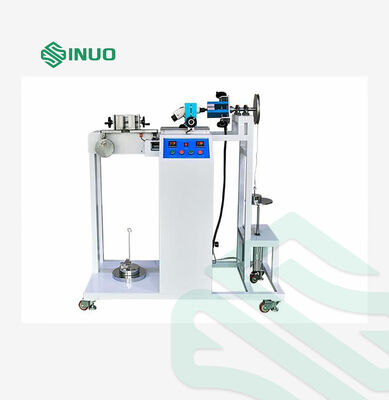

Equipamento de Teste de Força de Tração e Torque para Ancoragem de Cabos de Conectores de Veículos Elétricos IEC62196-1

Informações do Produto

Este equipamento de teste de força de tração e torque é usado para testar plugues de veículos, tomadas e conectores para suportar a força de tração e o torque especificados.

Normas de Conformidade

É projetado e fabricado de acordo com IEC62196-1: 2022 cláusula 25.3 Figura 17 e tabela 11, IEC60309-1: 2012 cláusula 23.3, etc.

Princípio e Estrutura

A tração é realizada por um motor monofásico com regulação de velocidade para acionar o mecanismo excêntrico, a velocidade do motor é ajustável, para garantir o tempo preciso para cada força de tração aplicada; o torque é obtido liberando o peso de torque por um cilindro de ar.

Parâmetros Técnicos

Método de Operação	Operação por botão
Modo de Acionamento	Motor e cilindro
Pesos de Força de Tração	40N1, 50N1, 60N1, 100N2, 250N*1 Pode atingir 160N, 200N, 240N, 250N, 500N, 600N de força de tração
Pesos de Torque	6N1, 7N1, 12N1, 15N1, 23N1, 110N1 Pode atingir 0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m de torque
Braço de Torque	Φ200mm
Frequência de Tração	1 ciclo/s
Ciclos de Tração	1-999999 ciclos, pode ser pré-definido, padrão 100 ciclos
Tempo de Aplicação de Torque	0.01S ~ 99 horas 59 minutos 59 segundos, padrão 1 min
Fixador	Um conjunto de fixadores universais
Dimensões e Peso do Equipamento	C 1560mmL 600mmA 1530mm, aprox. 220KG
Fonte de Alimentação	Monofásico AC220V±10%, 50/60Hz, 10A

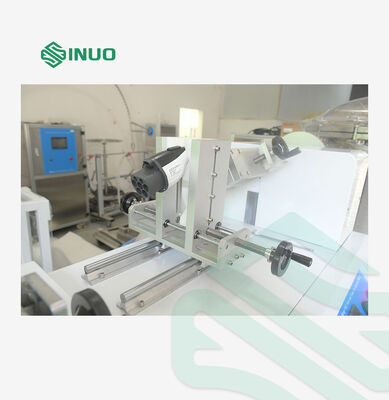

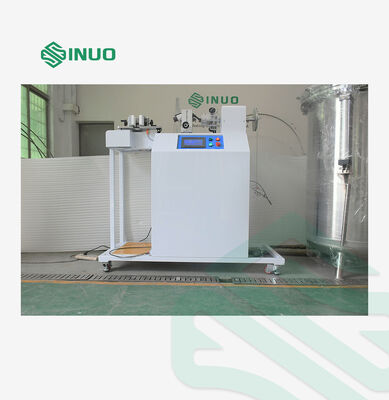

Detalhes do Produto

Equipamento de Teste de Força de Tração e Torque para Ancora de Cabo de Conectores de Veículos Elétricos IEC62196-1 0
