IEC 62196-3 Equipamento de ensaio de durabilidade de carregamento e acoplamento industrial de veículos elétricos

IEC 62196-3 Equipamento de ensaio de durabilidade de carregamento e acoplamento industrial de veículos elétricos

Nome da marca:	Sinuo
Número do modelo:	SNQC1005A
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Intervalo da amostra de ensaio:

Arma de carregamento AC e DC

Método de controle:

Controle integrado inteligente Mitsubishi PLC, operação de interface de toque homem-máquina colorida

Modo de operação:

Função manual ou controlada por programa

Velocidade de teste:

0-1100 mm/s pode ser predefinido diretamente na tela de toque

Teste de teste:

0-150 mm, pode ser predefinido (a distância entre o plugue de teste e o soquete de teste é ≥50 mm)

Carregar:

Externo, pode funcionar com SN2217-480V250A

Detalhes da embalagem:

madeira compensada

Habilidade da fonte:

5 conjuntos por mês

Destacar:

Equipamento de ensaio de carregamento de veículos eléctricos IEC 62196-3

Teste de durabilidade dos acopladores industriais

Equipamento de teste de conector EV com garantia

Descrição do produto

Equipamento de Teste de Durabilidade para Carregadores de Veículos Elétricos e Acopladores Industriais IEC 62196-3

Informações do produto:

Padrão: Este equipamento de teste atende aos requisitos da IEC 62196-3: 2020 cláusula 22 e 23, IEC62196-1: 2020 cláusula 22 e cláusula 23, IEC60309-1: 2012 cláusula 20 e cláusula 21, etc.

É usado para verificar se acessórios elétricos como interfaces de carregamento de veículos elétricos, plugues industriais, tomadas e acopladores podem suportar as tensões mecânicas, elétricas e térmicas que ocorrem durante a operação normal sem desgaste excessivo ou outros efeitos prejudiciais.

O servomotor aciona o mecanismo para fazer com que as amostras de teste repitam as ações de inserção e retirada. Uma carga externa pode ser usada para o teste de capacidade de interrupção. O tempo de ligar/desligar, velocidade de teste, curso e ângulo podem ser pré-definidos na tela sensível ao toque.

Escopo da amostra, uso, princípio, estrutura e ambiente de uso:

Amostras e restrições	Interfaces de carregamento de veículos elétricos, plugues industriais, tomadas e acopladores
Uso do teste	É usado para testar se acessórios elétricos como interfaces de carregamento de veículos elétricos, plugues e tomadas industriais, e acopladores podem suportar o estresse mecânico, elétrico e térmico que ocorre durante o uso normal sem desgaste excessivo ou outros efeitos prejudiciais, com o propósito de verificar sua confiabilidade.
Princípio do teste	O mecanismo de acionamento por servomotor é usado para realizar ações repetitivas lineares de plug-and-pull na amostra, e uma carga externa pode ser conectada para testes de ligar/desligar. O tempo de ligar e desligar, velocidade de teste, curso e ângulo podem ser pré-definidos através da tela sensível ao toque.

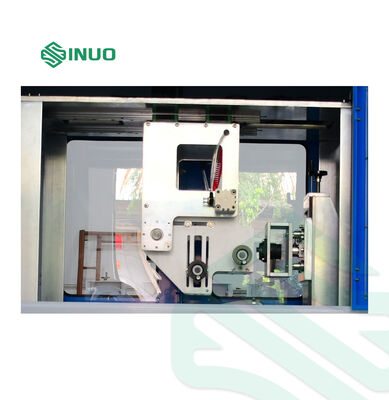

Estrutura e características	Adota um quadro integrado, acionado por servomotor, fuso de esferas de precisão e transmissão por correia síncrona, operação com tela sensível ao toque colorida e poderosa função de exibição digital, sistema de controle inteligente PLC; também utiliza uma braçadeira ajustável de três eixos, adequada para o teste de vida útil da interface da pistola de carregamento.
Ambiente de uso	Fonte de alimentação: AC220V±10%/50-60Hz, 2Kw, temperatura de trabalho 0-40℃, umidade 30%-90%; Dimensões gerais: aproximadamente L1000P750A1200mm; peso: aproximadamente 150kg

Parâmetros técnicos:

Conteúdo do teste	a) Interrupção e capacidade； b) Operação normal
Faixa da amostra de teste	Pistola de carregamento AC e DC
Estação de teste	Estação única
Método de controle elétrico	Controle integrado inteligente Mitsubishi PLC, operação com interface de tela sensível ao toque colorida de 7 polegadas homem-máquina
Modo de operação	Operação manual ou controlada por programa
Função	Possui a função de simular a operação normal da interface de carregamento, que pode realizar a operação de plug-in e pull-out da interface de carregamento, também possui a configuração programável de velocidade de teste, tempo de teste e número de testes
Modo de acionamento	O servomotor aciona os movimentos de plug-in e pull-out e os movimentos de rotação e molhagem por líquido, e o cilindro auxiliar realiza a abertura e o fechamento do mecanismo de intertravamento do interruptor.
Fixador de amostra e método de fixação	Fixação mecânica, braçadeira ajustável tridimensional X/Y/Z, posição ajustável do ponto de fixação, braçadeira universal adequada para interfaces de carregamento AC/DC de padrão nacional, padrão americano, padrão europeu
Virada automática	Equipado com um mecanismo de virada automática na braçadeira da pistola de carregamento, que pode ser virado 90º, e o tempo de retenção da virada pode ser definido arbitrariamente dentro da faixa (0 ~ 600) s, o que pode realizar o teste de imersão em solução para IEC 62196-1:2022 cláusula 23.3.2.
Número de tentativas	0~999999 vezes, pode ser pré-definido, para automaticamente quando a contagem atinge o valor definido
Tempo de condução da capacidade de interrupção	1-999.9s, pode ser pré-definido (o padrão exige que o contato elétrico seja mantido por no máximo 4s e no mínimo 2s)
Taxa de plug-in e retirada	0-10 vezes/min, pode ser pré-definido (3.75 ciclos/min, 7.5 cursos/min)
Curso de teste	0-150mm, pode ser pré-definido (a distância entre o plugue de teste e a tomada de teste é ≥50mm)
Velocidade de teste	0-1100mm/s pode ser pré-definido diretamente na tela sensível ao toque
Exibição do valor de força	Equipado com um sensor de força de alcance de 50kg, que pode monitorar o valor da força em tempo real, formar uma curva de força-tempo, exibir a força máxima de inserção e extração, e exibir o valor de força atual, faixa de valor de força (0 ~ 500) N
Dispositivo de travamento	Possui a função de pressionar automaticamente o dispositivo de travamento mecânico para simular condições de operação normais.
Tanque de solução	Equipado com um tanque de solução, que pode acomodar a solução simulada de água salgada e poeira da IEC 62196-1:2022 cláusula 23.3.2, por favor, note que a solução deve ser preparada pelo usuário
Requisitos de imersão em solução	O número de imersões, tempo de imersão, tempo de secagem, tempos de plug-in e retirada, e tempos de ciclo podem ser definidos
Carga	Externa, pode funcionar com SN2217-480V250A
Função de detecção	Quando a carga é conectada, pode realizar alarme de quebra de circuito e registrar os tempos atuais.
Proteção de segurança	Proteção de aterramento, proteção contra curto-circuito, proteção contra sobrecarga

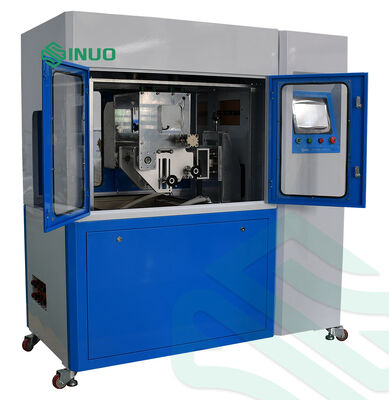

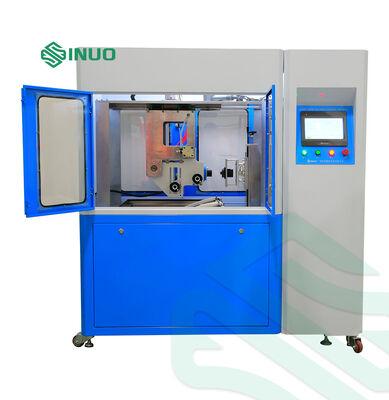

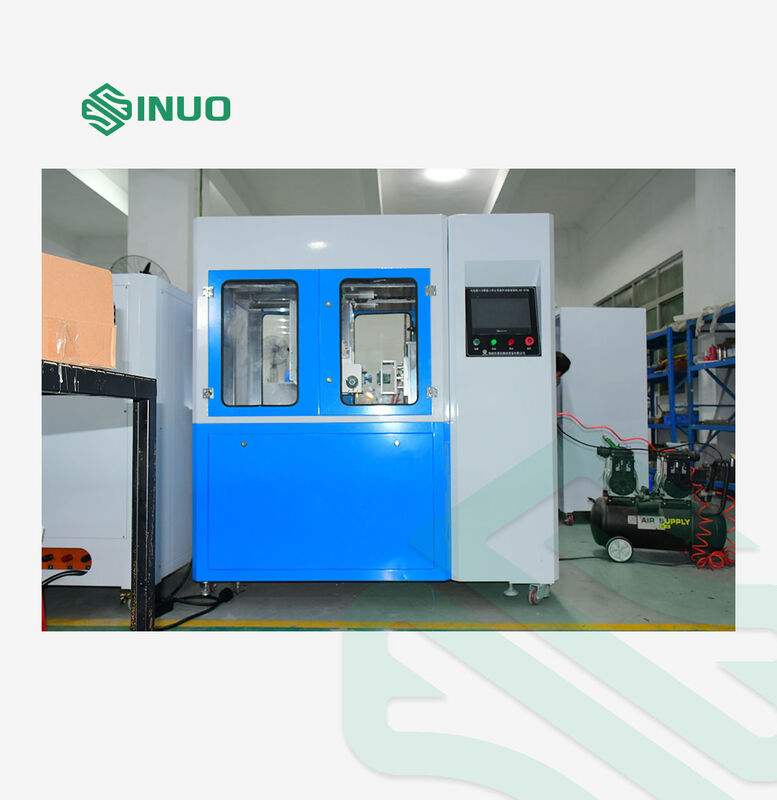

Detalhes do produto

IEC 62196-3 Equipamento de ensaio de durabilidade de carregamento e acoplamento industrial de veículos elétricos 2
