| Nome da marca: | Sinuo |
| Número do modelo: | SNQC1008B |
| MOQ: | 1 |
| preço: | Negociável |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 5 conjuntos por mês |
IEC 61851 Dispositivo de ensaio de impacto com pêndulo
Normas aplicáveis:
IEC60068-2-75:2014
IEC 62262:2021
Classificação de equipamento
IEC 62477-1:2022
Exemplar de ensaio e âmbito:
Veículos elétricos pilhas de carregamento AC/DC, armários de transformadores e caixas de medição.
Objetivo do ensaio:
Este equipamento é utilizado para realizar ensaios de resistência mecânica em pilhas de carregamento de veículos elétricos ou gabinetes de transformadores utilizados em sistemas de carregamento de veículos elétricos.
Princípio de ensaio:
Teste Eh a: Impacto do martelo do pêndulo
O elemento de impacto é liberado livremente através de um tubo de pêndulo de 1 metro a partir de uma altura definida e atinge a amostra na posição vertical mais baixa.O ensaio é realizado convertendo a energia potencial gravitacional em energia cinética.
Ensaio Eh c: Impacto do martelo de queda livre vertical
O elemento de impacto cai verticalmente através de um tubo de guia a partir de uma altura especificada num estado estático e atinge a superfície horizontal da amostra.O ensaio é realizado convertendo a energia potencial gravitacional em energia cinética.
Estrutura e características:

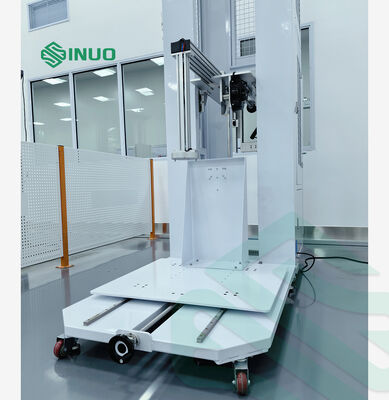

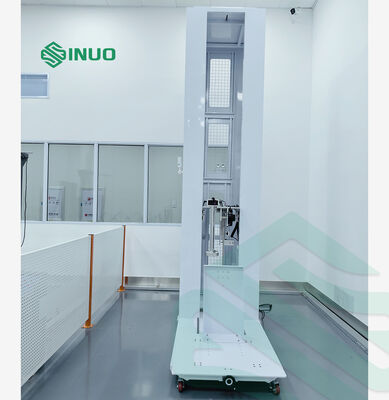

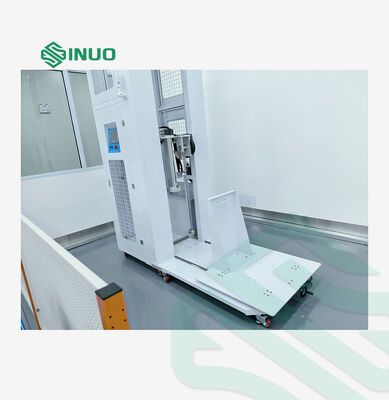

Conforme mostrado no esquema abaixo, o sistema consiste em estruturas esquerda e direita.Lado esquerdo: mecanismo de regulação e liberação do pêndulo,Lado direito: plataforma de montagem da amostra
1.A unidade de impacto do pêndulo é montada numa estrutura de carrinho de rodas, permitindo testar grandes pilas de carregamento de corrente contínua de diferentes lados.Os pequenos carregadores AC/DC podem ser montados na plataforma, incluindo os testes no fundo e na parte traseira.
2.Tanto os mecanismos de pêndulo como os de queda vertical são elétricamente ajustáveis em altura, com uma faixa de 0,2 a 2,5 m.
3.O ângulo de impacto é ajustável para atender a diferentes alturas de queda, suportando níveis de energia IK06 IK11 (1 ̇ 50J).
4.Função anti-impacto secundário para o sistema de pêndulo.
5.Desligação eletromagnética para o pêndulo e o martelo com comando remoto de uma tecla.
6.Substituição rápida dos elementos de impacto.
7.Sistema de controlo PLC com ecrã táctil e controlo remoto infravermelho.
8.Estrutura de aço A3 com acabamento revestido de pó para alta rigidez e estabilidade.
Parâmetros técnicos:
|
Modelo |
O número de unidades de produção é o seguinte: |
|
Sistema de controlo |
Controle por PLC, operação por ecrã táctil Todas as funções, incluindo elevação e soltação, estão integradas no ecrã táctil, com suporte a controle remoto infravermelho. |
|
Faixa de amostras de ensaio |
1,Instalações de recarga de corrente alternada, montadas em parede ou em poste 2,Máquinas e aparelhos de ar condicionado Nota: Tamanho máximo da amostra na plataforma: W×D×H = 1 × 1 × 2,0 m
|
|
Funções de ensaio |
1,Ensaio de impacto com pêndulo (impacto lateral) 2,Ensaio de impacto com martelo de queda (impacto sobre a superfície superior) |
|
Sistema de accionamento |
Motor + redutor para elevação; sistema de libertação eletromagnética. |
|
Sistema de transmissão |
Parafuso de esferas de precisão + trilho linear. |
|
Estrutura do sistema |
Estrutura de estrutura com plataforma de amostras Mecanismo de impacto instalado no quadro; amostras grandes podem ser colocadas diretamente no chão Revestimento de aço com revestimento resistente à corrosão
|
|
Anti-impacto secundário |
Sim, bloqueio automático do tubo de rebote |
|
Ajuste de altura |
Motorizado através de entrada de tela sensível ao toque |
|
Método de liberação |
Função eletromagnética, de uma só tecla |
|
Energia de impacto |
1,2,5,10,20J,50J ((IK06 IK11)
|
|
Massas equivalentes da unidade de impacto do pêndulo |
250 g, 500 g,10,7 kg, 5 kg, 5 kg, 10 kg ± 1%, obtido através de uma combinação de tubos de pêndulo |
|
Tubos de pêndulo |
1J: Ø9 mm tubo de aço, comprimento 1000 mm, espessura da parede 0,5 mm 2J: Ø10 mm tubo de aço, comprimento 1000 mm 5·50J: Ø15,9 mm tubo de aço, comprimento 1000 mm |
|
Altura do ensaio |
elevação elétrica, curso 200 ∼ 2500 mm, controlo com ecrã táctil |
|
Altura de queda |
Faixa: 0-500 mm, com visualização de escala, ângulo de impacto ajustável
|
|
Sistema de elevação |
motorizado, com ajuste de altura através de ecrã táctil |
|
Sistema de liberação |
com uma tensão de saída superior a 50 V, |
|
Faixa de energia de impacto |
1 / 2 / 5 / 10 / 20 / 50 J (IK06 IK11) |
|
Massa equivalente |
250 g, 500 g,1.7kg,5kg,5kg,10kg±1%, sistema baseado no peso próprio |
|
Tubos de guia |
1,2,5,10,20J,50J,tubos específicos para cada nível de energia |
|
Placa de base |
Placas de base de aço pesado reforçado |
|
Altura de impacto da amostra |
Ajuste elétrico vertical com um curso de 200 ∼ 2500 mm, controlado por ecrã táctil |
|
Posicionamento horizontal do espécime em caso de impacto |
Posição de extensão ajustável do mecanismo do peso de queda, permitindo um impacto em diferentes pontos da superfície superior da amostra |
|
Altura de queda |
Exibição digital em ecrã sensível ao toque; a altura pode ser definida após o contacto inicial através do controlo do ecrã sensível ao toque |
|
Estrutura da plataforma de amostra |
|
|
Dimensões |
1.0*1,2 m, capaz de prender amostras até 1,0 × 1,0 m |
|
Placa de base |
Chapa de aço de espessura de 10 mm com furos de montagem filetrados dispostos de acordo com os requisitos do traçado da amostra |
|
Colunas de apoio |
colunas de montagem vertical compatíveis com painéis de amostragem montados na parte traseira |
|
Estrutura de ligação e separação rápidas |
Permite a ligação ou separação do quadro de impacto; utilizado em modo ligado para amostras pequenas e em modo separado para grandes estações de carga de CC (estações de carga de VE) |
|
Segurança e características funcionais |
1.Protecção contra sobrecarga do motor 2.Protecção de parada de emergência 3.Sistema de indicadores de estado de três cores: Amarelo: em espera Verde: correndo Vermelho: alarme. Indicação do estado do sistema em tempo real 4.Sistema de protecção contra fugas incluído |
|
Projeto de mobilidade |
Tanto a estrutura de impacto como a plataforma de amostragem estão equipadas com estruturas de suporte e rodas de roda, permitindo a mobilidade e o bloqueio seguro ao solo quando posicionadas. |
Tabelas do anexo:
![]()
Quadro 3 Relação entre o código IK e a energia correspondente
|
Código IK |
IK00 |
IK01 |
IC02 |
IK03 |
IK04 |
IK05 |
IK06 |
IK07 |
IK08 |
IK09 |
IK10 |
I11 |
|
Energia / J |
a) |
0.14 |
0.2 |
0.35 |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
50 |
|
Nota 1. Se for necessária uma energia de impacto mais elevada, o valor recomendado é de 50 J. Nota 2: Algumas outras normas utilizam um único dígito para indicar a energia de impacto especificada. |
||||||||||||
