Equipamento de Teste de Conector EV com Força Aplicada de 500N e Aplicação de Força em Quatro Direções para Teste de Desalinhamento por Deslocamento

Nome da marca:	Sinuo
Número do modelo:	SNQC1017
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	30 séries/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Força de aplicação de força:

0 ～ 999 .9S

Valor de força aplicada:

0-500N

Número de ensaios:

0-999999 vezes

Tempo de intervalo:

0999.9s

Peso aproximado do equipamento:

200 kg

Plataforma de suporte do atuador:

1200 × 800 × 1500 mm (W × D × H);

estação:

Estação única

Gabinete:

500 × 400 × 1400 mm (W × D × H);

Detalhes da embalagem:

Caixa de madeira compensada

Habilidade da fonte:

30 séries/mês

Destacar:

equipamento de testes aplicado 500N do conector da força EV

Aparelho de Teste de Desalinhamento por Deslocamento com Aplicação de Força em Quatro Direções

Testador de Desalinhamento de Interface de Carregamento EV com Controle PLC e Operação por Tela Sensível ao Toque

Descrição do produto

Equipamento de ensaio de conectores EV

Aparelhos especializados para simular forças de deslocamento operacionais e testar a resistência à compressão dos conectores EV durante cenários de desalinhamento da interface de carga.

Normas de conformidade

Este equipamento de ensaio é conforme com a norma UL2552-2022, secção 54C.3 e figura 54C.2, IEC62196-1.

Visão geral dos equipamentos

amostras e restrições:Interface de carregamento
Aplicação:Aplica forças para cima, para baixo, para a esquerda e para a direita para o ponto de agarre da arma de carregamento para simular a operação de deslocamento durante o uso normal e verificar a resistência à compressão em todas as direções
Princípio de ensaio:Servo motor impulsiona o manipulador para aplicar força em quatro direcções (-X, +X, -Y, +Y) com valores de força e tempos de intervalo de acordo com os requisitos normalizados

Estrutura e características do equipamento

Sistema de controlo PLC com ecrã táctil e sensores de força quadri-direcionais para monitorização
Estação de trabalho independente única para ensaio de uma amostra em quatro direcções

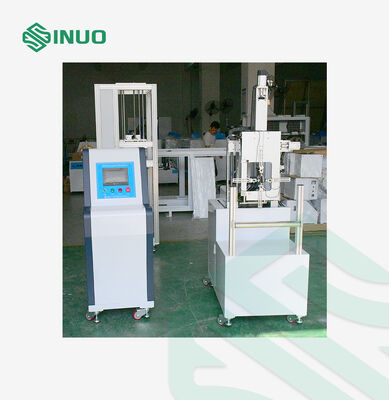

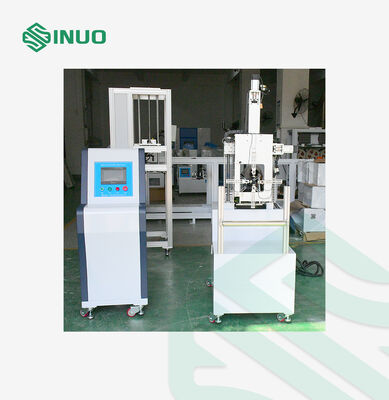

O design separado do gabinete de comando e do atuador permite a colocação da plataforma de suporte do atuador em câmaras de temperatura constante

Especificações físicas

Plataforma de apoio do atuador:1200 * 800 * 1500 mm (W * D * H)
Cabine de controlo:500 * 400 * 1400 mm (W * D * H)
Peso aproximado:200 kg

Ambiente de utilização

Fornecimento de energia:AC220V ± 10%/50-60Hz
Temperatura de funcionamento:5-35°C
Humidade:30% a 90%

Parâmetros técnicos

Parâmetro	Especificações
Método de controlo e de funcionamento	Controle por PLC, funcionamento por ecrã táctil
Configuração da estação	SNQC1016A-1 Estação única
Direcção da força	+X, -X, +Y, -Y aplicados sequencialmente (programa personalizável)
Mecanismo de aplicação da força	Eixo YZ eixo vertical manipulador automático, ajustável no eixo X

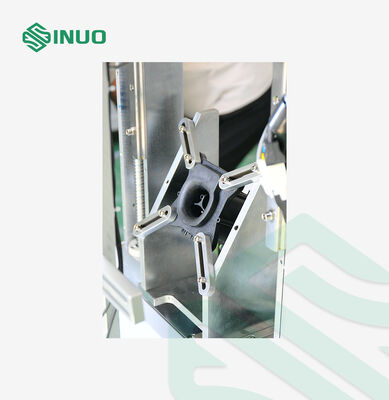

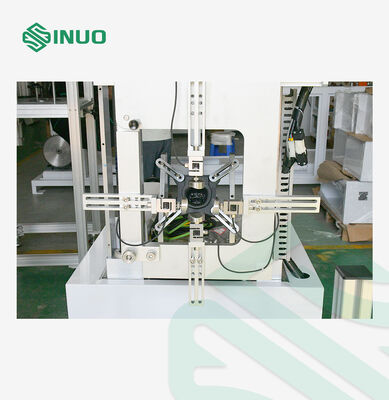

Instalação da amostra	Grampos universais em forma de arco para a maioria das armas de carregamento, grampos em forma de V ajustáveis 200 mm esquerda / direita
Valor da força aplicada	0-500N, pré-configurado com controlo do sensor de força e controlo automático do sistema
Tempo de intervalo	0-999.9s, pré-configurado
Tempo de aplicação da força	0-999.9s, pré-configurado
Número de ensaios	0-999999 vezes, pré-configurado
Distância do centro do soquete ao solo	1 m, placa de montagem inclinada 30° (a partir da direção vertical)
Características de protecção	Proteção contra sobrecarga, proteção contra fugas, proteção contra curto-circuito
