Equipamento de teste de conector EV com corrente de teste 6500A e medição de temperatura de 16 canais para modo de controle de temperatura automatizado IEC 62916-3

Equipamento de teste de conector EV com corrente de teste 6500A e medição de temperatura de 16 canais para modo de controle de temperatura automatizado IEC 62916-3

Nome da marca:	Sinuo
Número do modelo:	SNQC1006B-6500A
MOQ:	1
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Frequência de amostragem:

100ms a 1800s

Pontos de medição da temperatura:

16 canais

Faixa de medição de temperatura:

0°260°C

Intervalo de definição do aumento de temperatura:

0 ̊100°C

Saída de corrente de teste ajustável constante:

DC 200 ‰ 6500A

Tensão de saída máxima:

DC inferior a 15 V DC

Dimensões:

1000 mm (W) × 1300 mm (D) × 1800 mm (H)

Peso:

400kg

Detalhes da embalagem:

EMBALAGEM DE EXPORTAÇÃO

Habilidade da fonte:

10 conjuntos por mês

Destacar:

6500A Equipamento de ensaio de conectores de corrente de ensaio EV

Sistema de ensaio de elevação de temperatura de medição de temperatura de 16 canais

Modo de controlo automático de temperatura Sistema de ensaio IEC 62916-3

Descrição do produto

Equipamento de ensaio de conectores EV

Sistema avançado de avaliação do aquecimento da superfície e do aumento da temperatura para as tomadas e tomadas de veículos elétricos

IEC 62916-3 Sistema de ensaio de elevação da temperatura da tomada e da tomada de ligação do veículo 6500A

Normas de conformidade

Projetado em conformidade com a norma IEC 62196-1 Ed.4 CDV 2020 (cláusula 12.3, n.o 24, quadro 10, n.o 34.2, 34.4, e 35.4), CEI 62916-2, CEI 62916-3 e outras normas pertinentes.

Visão geral do sistema

Este sistema de ensaio abrangente avalia o aumento de temperatura das tomadas e tomadas dos veículos elétricos a corrente nominal, ao mesmo tempo que avalia o aquecimento da superfície dos acessórios elétricos durante a ligação de carga.O sistema suporta testes de resistência a correntes elevadas de curta duração de contatos com o solo, garantindo um desempenho e uma verificação de segurança fiáveis.

Equipado com um software exclusivo e controlo por computador, o sistema permite a execução de testes e a análise de dados totalmente automatizados.O seu funcionamento intuitivo e o seu desempenho preciso proporcionam uma solução eficiente para a avaliação do aumento de temperatura e a verificação da conformidade das interfaces de carregamento de veículos elétricos e dos componentes conexos.

Especificações técnicas

Parâmetro	Especificações
Estação de trabalho de saída	1 estação de saída de CC
Tensão de saída máxima	DC inferior a 15 V
Corrente de ensaio de saída ajustável constante	DC 200-6500A
Precisão de exibição atual	± ((0,25% da leitura + 0,25% do intervalo), resolução 1A
Exatidão do indicador de tensão	± ((0,25% da leitura + 0,25% do intervalo), resolução 0,01V
Estabilidade da corrente de ensaio	± ((1% do valor definido + 0,5A), tempo de resposta aproximadamente 1 s
Fonte de alimentação de contacto de controlo	Intervalo de corrente AC (0-2) A
Modos de funcionamento	Modo contínuo, modo ligado/desligado, modo de controlo automático da temperatura
Intervalo de medição da temperatura	0-260°C, Precisão: ±0,3% da leitura + 1°C; Resolução: 0,1°C
Pontos de medição da temperatura	16 canais (incluindo 1 ponto para a medição da temperatura ambiente)
Tipos de termopares suportados	Tipos J, K, T, E, S, N, B, R
Termocouple utilizado para medição	USA Ω Company K-type 30AWG termopares de arame fino, comprimento 2 metros, 20 peças no total

Detalhes do modo de funcionamento

Modo contínuo:Tempo de ensaio: 0,01-99,99 horas
Modo ligado/desligado:Tempo de ligação/desligação: 0,01-99,99 horas, contagem: 1-9999 vezes com parada automática
Controle programável:Configurações configuráveis de acordo com a norma IEC 62196 com combinações de tempo e corrente
Modo de controlo automático da temperatura:Defina o valor de aumento de temperatura estável (0-100°C) com precisão de estabilidade de ±0,5°C; calcula automaticamente a corrente necessária para o aumento de temperatura desejado

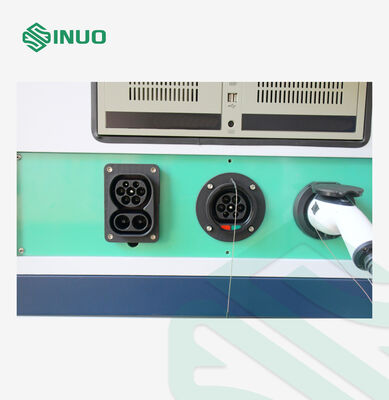

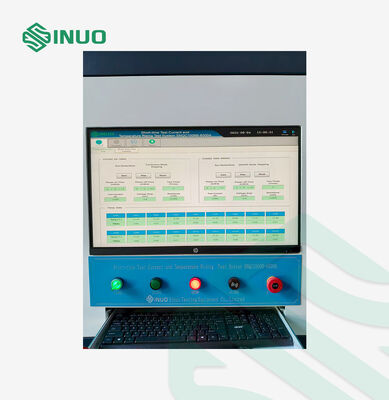

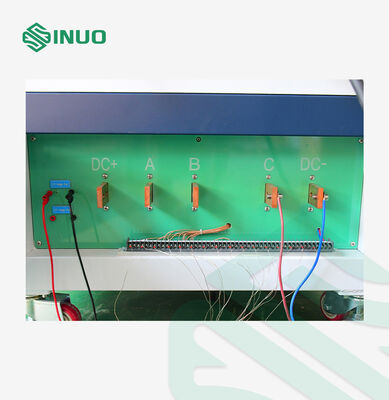

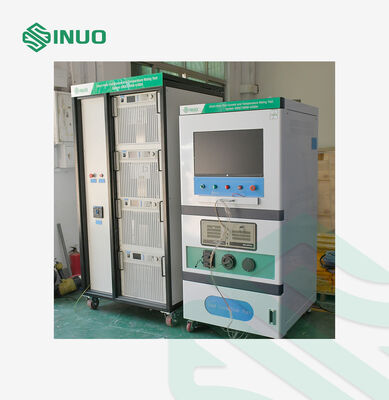

Imagens do sistema
