Câmara de ensaio impermeável IPX4 compatível com a norma IEC 60529 para estação de carregamento de veículos elétricos com controlo baseado em PLC

Câmara de ensaio impermeável IPX4 compatível com a norma IEC 60529 para estação de carregamento de veículos elétricos com controlo baseado em PLC

Nome da marca:	Sinuo
Número do modelo:	SN448-3A
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	20 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Diâmetro Externo:

Ф102 mm

Diâmetro da tampa esférica:

SФ75,5 mm

Dois anéis internos:

24 furos, espaçamento de 30°

Quatro anéis externos:

96 furos, espaçamento de 15°

Buracos totais:

121

diâmetro do furo:

F0,5 mm

Taxa de fluxo:

10 L/min ±5%

manômetro:

0–1MPa

Detalhes da embalagem:

Caixa de madeira compensada

Habilidade da fonte:

20 conjuntos/mês

Destacar:

Câmara impermeável complacente do teste do IEC 60529

Estação de carregador EV testando equipamento de teste IPX4

Equipamento de teste de entrada de água com controle baseado em PLC

Descrição do produto

IPX4 Câmara de ensaio à prova d'água para estação de carregamento de veículos eléctricos

Compatível com as normas IEC 60529, este sistema de ensaio à prova d'água totalmente automático foi concebido especificamente para testar os gabinetes das estações de carregamento de veículos eléctricos em condições de pulverização de água IPX4.

Normas e Certificações

Projetados e fabricados em conformidade com:

IEC60529:2013 Graus de proteção fornecidos pelo recinto (código IP)

Visão geral dos equipamentos

Este sistema dispõe de um controlo central inteligente baseado em PLC com funcionamento touchscreen e configuração de parâmetros.5) dispostos num esquema de matrizOs ângulos de pulverização ajustáveis permitem testes de resistência à água abrangentes em estações de carregamento de várias especificações, tornando-o ideal para organizações de teste de terceiros e laboratórios de fábrica.

Especificações técnicas

Ponto	Parâmetros
Fornecimento de energia	AC380V 50 Hz, 15 kW, com interruptor de ar de protecção contra fugas
Tamanho da amostra	Norma: 9009002400 mm
Norma de ensaio	Teste de chuva IEC60529-2013, IPX4
Parâmetros do bico	Diâmetro exterior: Ф102 mm Diâmetro da tampa esférica: SФ75,5 mm Furo no centro: 1 Dois anéis interiores: 24 furos, espaçamento de 30° Quatro anéis exteriores: 96 furos, com um espaçamento de 15° Total de buracos: 121 Diâmetro do buraco: Ф0,5 mm Material: latão

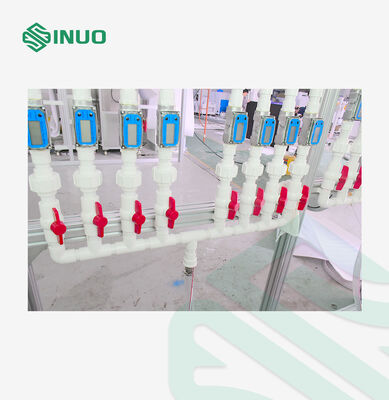

Taxa de fluxo	10 L/min ± 5% por bocal, monitorizado por medidor de caudal A taxa de fluxo total pode ser definida diretamente através do ecrã táctil
Distância das chuvas	Distância mínima entre o bico e a amostra: 0,3×0,5 m (por norma)
Direcção de pulverização	Ângulo do bico ajustável manualmente para corresponder à superfície da amostra

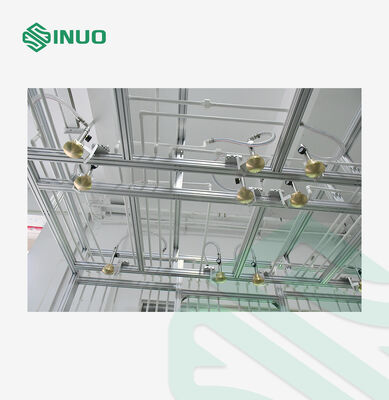

Instalação do bico	Garrafas dispostas em cima da câmara, inclinadas 45° para baixo (regulaveis) 6 linhas * 4 colunas layout da matriz
Medidor de pressão	0 ‰ 1 MPa, visível
Duração do ensaio	00,01 s 999,9 min, programável
Sistema de abastecimento de água	Fusão de água proveniente do reservatório de água através de uma bomba de marca Água recolhida e reciclada através do sistema de circulação Sistema de circulação de água construído pelo utilizador
Sistema de controlo	Mitsubishi PLC com interface touchscreen e visualização de medidor de fluxo Duração do ensaio e caudal total de água ajustável através de ecrã táctil Disponíveis modos de funcionamento manual e automático
Registo de fugas	Inspecção manual
Tratamento de amostras	Amostra carregada/descarregada por empilhadeira
Protecção da segurança	Protecção contra sequências de fases, protecção contra fugas, protecção contra curto-circuito, protecção contra operações anormais

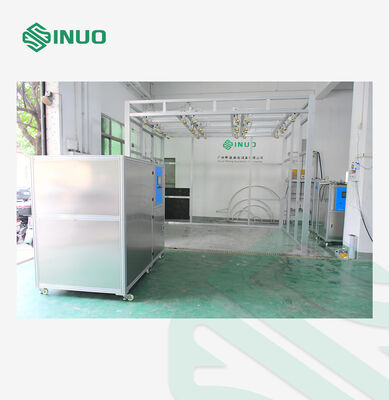

Imagens do produto
