Equipamento de ensaio de remoção do conector de carregamento do veículo elétrico Máquina de ensaio de remoção da tomada da tomada do plugue do veículo elétrico

Equipamento de ensaio de remoção do conector de carregamento do veículo elétrico Máquina de ensaio de remoção da tomada da tomada do plugue do veículo elétrico

Nome da marca:	Sinuo
Número do modelo:	SNQC1013
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	30 séries/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Tabela aplicada:

Tabela 5

Figuras aplicadas:

Fig13, fig14

Padrão Aplicado:

IEC 62196-1

Cláusulas aplicadas:

Cláusula 14.1.5, 14.1.6

Configuração do peso:

165-750N

Método de operação:

Operação manual

Estação de teste:

Estação única

plugues de teste:

Personalizado

Detalhes da embalagem:

caixa de madeira compensada

Habilidade da fonte:

30 séries/mês

Destacar:

Equipamento de teste de conector EV de operação manual

165-750N Configuração de peso Teste de conectores de carregamento de veículos elétricos

Aparelho de teste IEC 62196-1 para teste de estação única

Descrição do produto

Equipamento de Teste de Retirada de Conector de Carregamento de Veículos Elétricos IEC 62196-1

Este equipamento de teste especializado mede a força de retirada necessária ao desconectar plugues de teste de tomadas de carregamento de veículos elétricos e dispositivos de travamento, garantindo a conformidade com os padrões internacionais de segurança.

Padrões de Conformidade

Conforme IEC 62196-1:2022 cláusula 14.1.5, 14.1.6, fig13, fig14

Visão Geral do Equipamento

Projetado para verificar a força de retirada quando os plugues de teste são removidos de tomadas e mecanismos de travamento, garantindo o desempenho e a segurança adequados do conector.

Especificações Técnicas

Os plugues de teste apresentam contatos finamente retificados de aço endurecido com rugosidade superficial não superior a 0,8 µm em seu comprimento ativo. Os contatos são espaçados a distâncias nominais com tolerância de ±0,05 mm.

As dimensões dos contatos dos plugues ou as distâncias entre as superfícies de contato para outros tipos de plugues estão em conformidade com as dimensões mínimas especificadas nas folhas de padrões relevantes, com tolerância de +0,010 mm.

Observação:Os plugues de teste não estão incluídos neste aparelho. Por favor, use plugues de teste encomendados separadamente, conforme listado abaixo:

Não	Padrão	Nº da Figura	Nome	QTD
1	IEC62196-2/Ed.3/CDV (C) IEC(E)	FOLHA PADRÃO 2-I folha 1	Plugue de teste: 32A, 250 V AC ENTRADA DO VEÍCULO	1
2	IEC62196-2/Ed.3/CDV (C) IEC(E)	FOLHA PADRÃO 2-Ilb folha 1	Plugue de teste: 63 A, 480 V TRIFÁSICO OU 70 A, 250 V MONOFÁSICO	1
3	IEC62196-2/Ed.3/CDV (C) IEC(E)	FOLHA PADRÃO 2-Ild folha 1	ENTRADA DO VEÍCULO de teste: 63 A, 480 V TRIFÁSICO OU 70 A, 250 V MONOFÁSICO	1
4	IEC62196-2/Ed.3/CDV (C) IEC(E)	FOLHA PADRÃO 2-Ilf folha 1	ENTRADA DO VEÍCULO de teste: 63 A, 480 V TRIFÁSICO OU 70 A, 250 V MONOFÁSICO	1
5	IEC62196-2/Ed.3/CDV (C) IEC(E)	FOLHA PADRÃO 2-Illa folha 1	Plugue de teste: 16 A, 250 V MONOFÁSICO COM 1 CONTATO PILOTO	1
6	IEC62196-2/Ed.3/CDV (C) IEC(E)	FOLHA PADRÃO 2-Illa folha 3	ENTRADA DO VEÍCULO de teste: 16A, 250V ENTRADA DO VEÍCULO MONOFÁSICO COM 1 CONTATO PILOTO
7	IEC62196-2/Ed.3/CDV (C) IEC(E)	FOLHA PADRÃO 2-Illb folha 1	Plugue de teste: 32 A, 250 V MONOFÁSICO COM 2 CONTATOS PILOTO	1
8	IEC62196-2/Ed.3/CDV (C) IEC(E)	FOLHA PADRÃO 2-Illb folha 3	ENTRADA DO VEÍCULO de teste: 32A, 250V ENTRADA DO VEÍCULO MONOFÁSICO COM 2 CONTATOS PILOTO
9	IEC62196-2/Ed.3/CDV (C) IEC(E)	FOLHA PADRÃO 2-Illc folha 1	Plugue de teste: 63 A, 480 V TRIFÁSICO COM 2 CONTATOS PILOTO	1
10	IEC62196-2/Ed.3/CDV (C) IEC(E)	FOLHA PADRÃO 2-Illc folha 3	ENTRADA DO VEÍCULO de teste: 63 A, 480 V ENTRADA DO VEÍCULO TRIFÁSICO COM 2 CONTATOS PILOTO
11	IEC62196-3/Ed.2/CDV (C) IEC(E)	FOLHA PADRÃO 3-Ib Folha 1	CONECTOR DO VEÍCULO de teste	1
12	IEC62196-3/Ed.2/CDV (C) IEC(E)	FOLHAS PADRÃO CONFIGURAÇÃO BB ACOPLADOR DO VEÍCULO 250 A 900 V DC FOLHA PADRÃO 3-Iia Folha 1	CONECTOR DO VEÍCULO de teste	1
13	IEC62196-3/Ed.2/CDV (C) IEC(E)	FOLHA PADRÃO 3-IIIa Folha 2	ENTRADA DO VEÍCULO de teste	1
14	IEC62196-3/Ed.2/CDV (C) IEC(E)	FOLHA PADRÃO 3-Iva ENTRADA DO VEÍCULO MODOS 2, 3 E 4 Folha 2	ENTRADA DO VEÍCULO de teste	1
15	IEC62196-3/Ed.2/CDV (C) IEC(E)	FOLHA PADRÃO 3-Ivb ENTRADA DO VEÍCULO TODOS OS MODOS Folha 1	ENTRADA DO VEÍCULO de teste	1

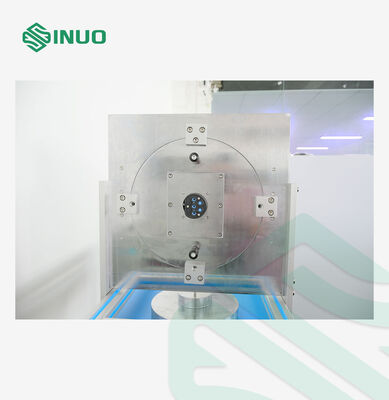

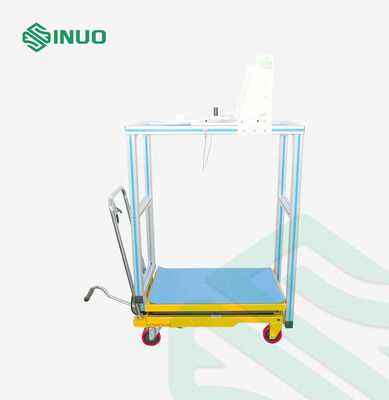

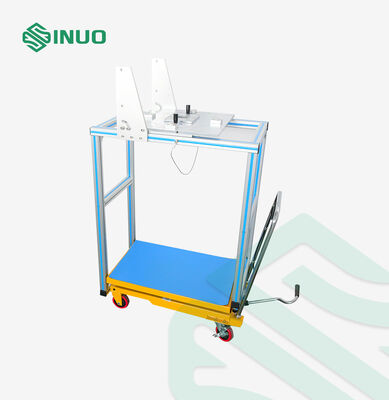

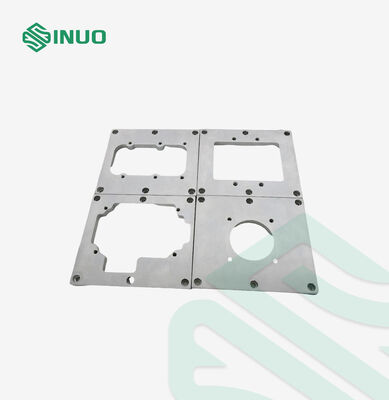

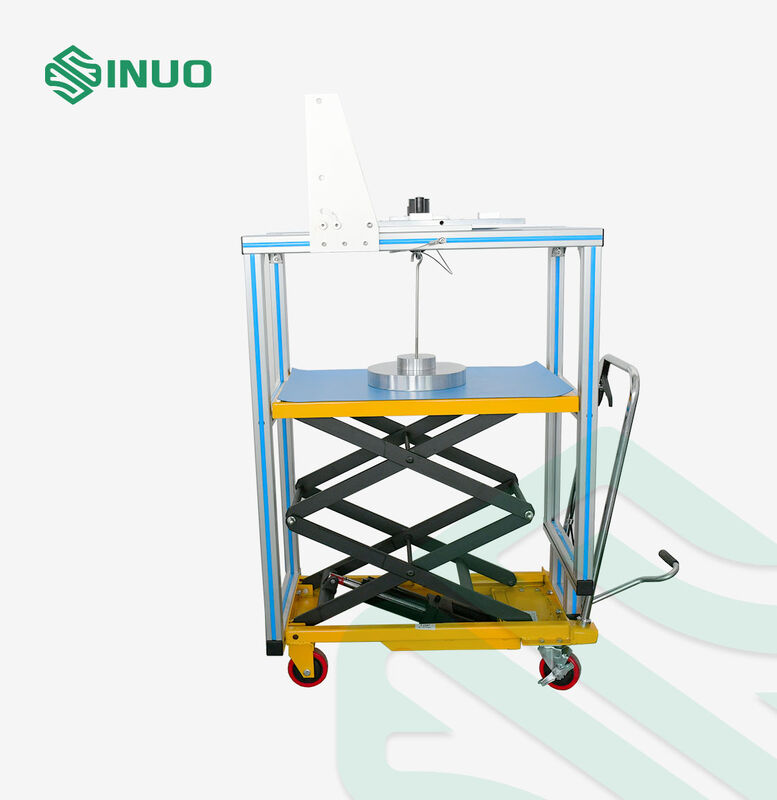

Imagens do Produto
