Equipamento de ensaio de conectores de veículos elétricos para avaliação da resistência mecânica e da flexibilidade dos conectores e plugues de carregamento de veículos elétricos

Equipamento de ensaio de conectores de veículos elétricos para avaliação da resistência mecânica e da flexibilidade dos conectores e plugues de carregamento de veículos elétricos

Nome da marca:	Sinuo
Número do modelo:	SNQC1009
MOQ:	1
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Peso do equipamento:

150kg

Taxa de dobra:

0-60 vezes/minuto

Ângulo de flexão:

0-360° ajustável

Estação de teste:

Estação única

Modo de direção:

Movimentação do servo motor

Dimensões do equipamento:

W1000*D800*H1600mm

Peso da carga:

20N, 25N, 50N, 75N, 100N, 140N

Fonte de energia:

AC220V±10%/50-60Hz

Detalhes da embalagem:

Embalagem de exportação

Habilidade da fonte:

10 conjuntos por mês

Destacar:

Equipamento de ensaio de conectores de carregamento de veículos elétricos

Equipamento de ensaio de conectores de veículos elétricos para avaliação da flexibilidade

Equipamento de ensaio de resistência mecânica do conector EV

Descrição do produto

Equipamento de ensaio da resistência e flexibilidade mecânicas dos conectores EV

Este equipamento de ensaio especializado avalia a resistência mecânica e a flexibilidade dos conectores de carregamento de veículos elétricos, plugues, tomadas e acopladores de acordo com normas internacionais.

Normas de conformidade

Conforme a norma IEC 62196-1:2014, secção 7.11 e secção 7.15, IEC 60309-1:2012, secção 24.4.

Visão geral do produto

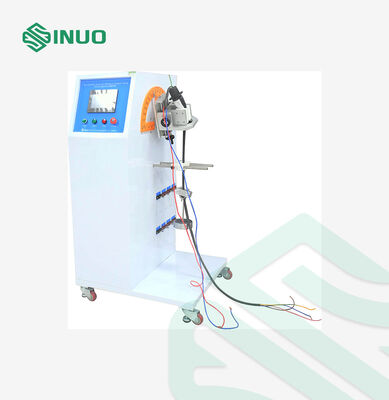

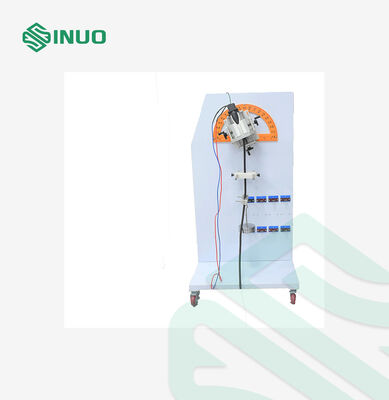

A máquina de ensaio de flexibilidade do plug EV é concebida para avaliar a durabilidade mecânica dos componentes de carregamento dos veículos elétricos,com foco específico no ponto de entrada do cabo, a área mais suscetível a tensões de flexão repetidas em aplicações reais.

Este aparelho de alta precisão utiliza tecnologia de servomotor para conduzir uma plataforma giratória que oscila amostras de ensaio através de movimentos controlados esquerda-direita.O sistema para automaticamente ao atingir os ciclos de flexão e sinalização pré-estabelecidosO controlo servo inteligente garante ângulos de balanço precisos e repetíveis com um deslocamento lateral mínimo, garantindo resultados de ensaio fiáveis.

As amostras de grande porte são montadas com segurança em placas de alumínio duráveis, com o eixo de balanço alinhado com precisão no ponto de entrada do cabo para simular com precisão as tensões de aplicação.Esta configuração minimiza a tensão desnecessária ao mesmo tempo em que proporciona uma simulação mecânica autêntica.

Projetado para ambientes de teste pesados, o equipamento opera com entrada de energia AC220V ± 10% / 50-60Hz e oferece desempenho estável com uma potência nominal de 3KW. Ideal para laboratórios de P&D,Instalações de ensaio de conformidade, e departamentos de garantia de qualidade especializados em conectores de veículos eléctricos e componentes de energia de nível industrial.

Especificações técnicas

Dimensões do equipamento	Aproximadamente: W1000 × D800 × H1600mm
Peso do equipamento	150 kg
Julgamento de teste	Avaliação baseada no sinal de condução de corrente

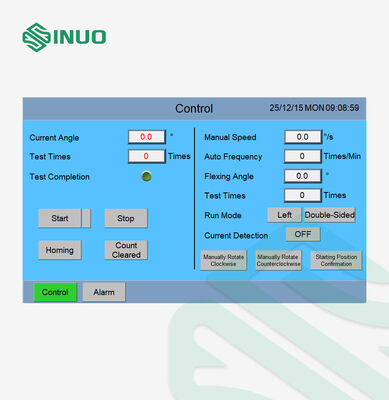

Controle elétrico	Controle integrado inteligente PLC com interface HMI touch de 7 polegadas
Modo de Acionamento	Servo motor
Peso da carga	20N, 25N, 50N, 75N, 100N, 140N
Ângulo de dobra	0-360° ajustável (padrão ±45°)
Ciclos de dobra	0-999,999 presetável (padrão 20.000 ciclos)
Taxa de dobra	0 a 60 ciclos/min, predefinição
Fonte de alimentação de carga	Conexão externa, gabinete de carga opcional com tensão (0-250V) e corrente ajustáveis (AC 0-400A)
Enxerto de espécimes	Câmbio mecânico com posição ajustável
