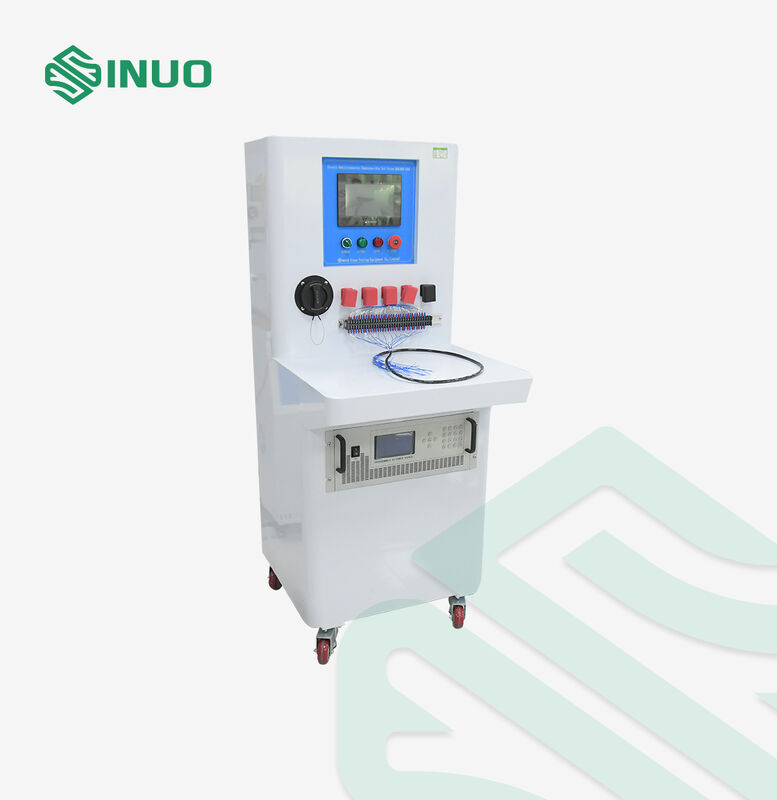

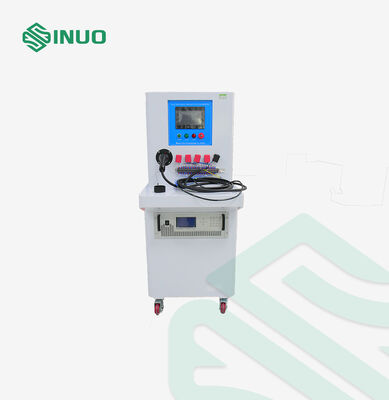

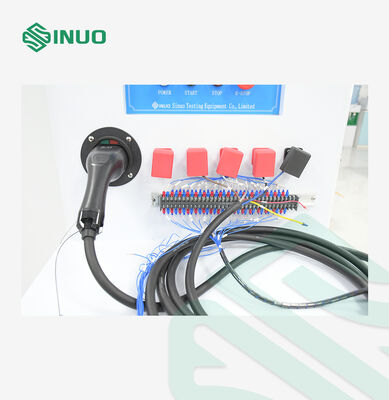

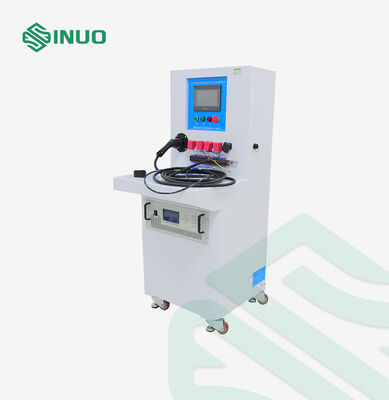

Sistema de ensaio de elevação de temperatura dos conectores de veículos elétricos 100A IEC 62196-1

Sistema de ensaio de elevação de temperatura dos conectores de veículos elétricos 100A IEC 62196-1

Nome da marca:	Sinuo
Número do modelo:	SNQC1006-100A
MOQ:	1
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Ponto da medida da temperatura:

16 canais

Modo da corrente de saída:

Intermitente contínuo

Faixa de medição de temperatura:

0~400°C

Velocidade de digitalização de temperatura:

1 a 255 segundos todos os canais

Registo de dados de temperatura:

Os dados podem ser armazenados no disco U

Ciclos de Teste em Modo Intermitente:

1~99999 ciclos

Tempo contínuo do teste do modo:

0.01~99.99 horas

Tempo intermitente do teste do modo:

0.01~99.99 horas

Corrente ajustável constante de saída:

CA 0-100A

Tensão da saída do teste de carga:

Abaixo de C.A. 5V

Dimensões:

Aprox. C 800mm* L 680mm* A1610mm

Peso:

125 kg

Detalhes da embalagem:

Embalagem de exportação

Habilidade da fonte:

10 conjuntos por mês

Destacar:

62196-1 Conectores para veículos eléctricos

100A Conectores para veículos elétricos

Descrição do produto

Sistema de Teste de Elevação de Temperatura para Conectores de Veículos Elétricos 100A IEC 62196-1

Padrões e Cláusulas Cumpridas

Este sistema de teste de elevação de temperatura atende aos requisitos padrão da IEC 62196-3: 2022 cláusula 24, IEC 62196-1: 2022 cláusula 24, cláusula 34.2, 34.4 e 35.4, IEC 60309-1: 2012 cláusula

22, etc.

Visão Geral do Produto

O sistema de teste de elevação de temperatura consiste em um regulador de voltagem elétrico, um transdutor de corrente, um controlador programável PLC, um sensor de corrente, uma tela sensível ao toque humanizada e um chassi móvel. Ele pode emitir a corrente de teste de forma estável e eliminar a influência na corrente de teste causada pela flutuação da voltagem da fonte de alimentação, do fio de conexão ou da barra de cobre, e do valor de resistência da amostra, e melhorar a precisão do resultado do teste. A fonte de alimentação tem funções de baixa perda, alta eficiência, fácil operação, controle e detecção completos. A tela sensível ao toque pode exibir o valor da corrente e os valores de temperatura de cada ponto de medição de temperatura em tempo real. O valor da temperatura pode ser registrado a cada 2 segundos e um relatório pode ser gerado, que pode ser armazenado em uma unidade flash USB e copiado para um computador para visualização e impressão.

Parâmetros Técnicos

Temperatura predefinido Ponto	16 1
Operação Método	Cor humanizado toque de
Saída Constante Ajustável Corrente	CA 0-100A
Saída Corrente Modo	Contínuo/ Intermitente
Carga Teste Saída Tensão	Abaixo de CA 5V
Corrente Resolução	0.1A
Amperímetro Precisão	±1%±3 bytes
Voltímetro Precisão	±1%±3 bytes
Contínuo Modo Teste Tempo	0.01～99.99 horas
Intermitente Modo Teste Tempo	0.01～99.99 horas
Intermitente Modo Teste Ciclos	Velocidade～99999 ciclos, desligamento automático quando os ciclos de teste de o
Temperatura predefinido Temperatura	Faixa de Medição 0~400°C, precisão 0.3% leitura + 1°C; resolução:
Temperatura 255 Aquisição	Configurar RS232 interface de total os interface de
Temperatura de dados	Velocidade de Varredura de Temperatura 1
Temperatura 255 segundos	todos os canais Registro de Dados de

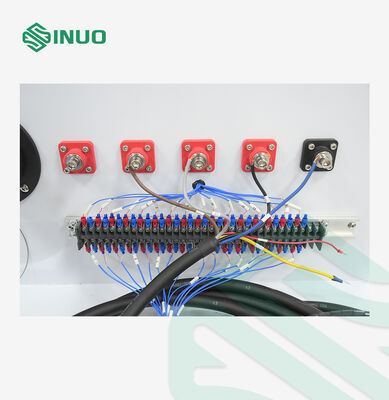

Temperatura Os dados	podem ser armazenados em um disco U Termopar de Medição de Temperatura Americano Omega
Tipo T 30AWG	termopar de filamento, comprimento 2
metros, um total de	8 peças Fonte de Alimentação Monofásica CA220V±10%,

50/60Hz,

Sistema de ensaio de elevação de temperatura dos conectores de veículos elétricos 100A IEC 62196-1 0

Sistema de ensaio de elevação de temperatura dos conectores de veículos elétricos 100A IEC 62196-1 1
