Sistema de ensaio abrangente de arma de carregamento AC Máquina de ensaio de conectores AC EV

Sistema de ensaio abrangente de arma de carregamento AC Máquina de ensaio de conectores AC EV

Nome da marca:	Sinuo
Número do modelo:	SNEQ08
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	20 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Faixa de teste de resistência:

1 - 5000Ω

Faixa de teste do termistor:

100 - 50.000Ω

Faixa de resistência à tensão:

AC 0-5KV/DC 0-6KV

Tensão do teste de isolamento:

DC 100 - 1000V

Faixa de resistência ao isolamento:

1mΩ - 1GΩ

Método de entrada de dados:

Scanner (código de barras/QR)

Sistema de controle:

CLP + PC industrial

Integração de computador:

Suporta a integração MES (opcional)

Fornecimento de ar:

0,6 MPa

Faixa de resistência integrada:

1–5000Ω

Plugue CA 16A:

RC não pressionado: 680Ω, RC pressionado + R4: 3,38 kΩ

Plugue CA 32A:

RC não pressionado: 220Ω, RC pressionado + R4: 3,52 kΩ

Plugue CA 63A:

RC não pressionado: 100Ω, RC pressionado + R4: 3,4 kΩ

Dimensões:

L 900 × P 800 × A 1800 mm

Peso:

300kg

Detalhes da embalagem:

Caixa de madeira compensada

Habilidade da fonte:

20 conjuntos/mês

Descrição do produto

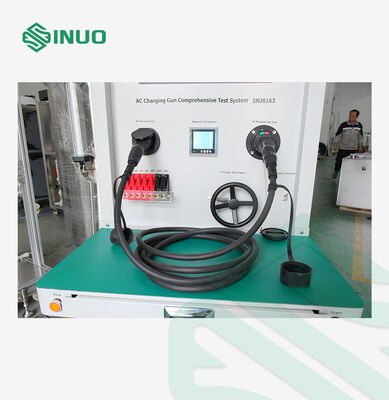

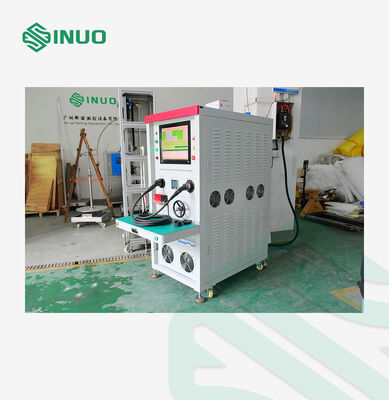

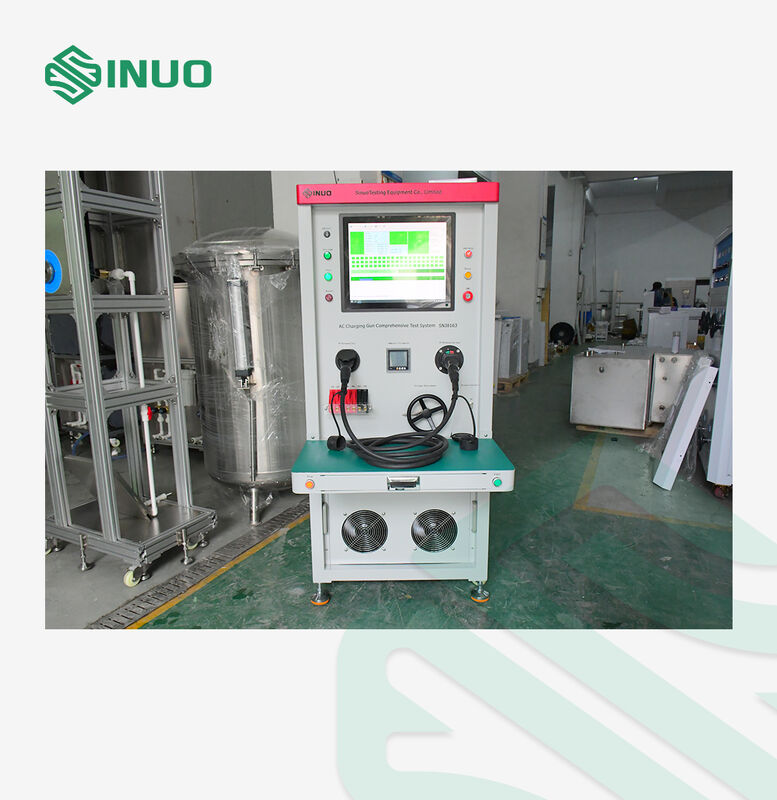

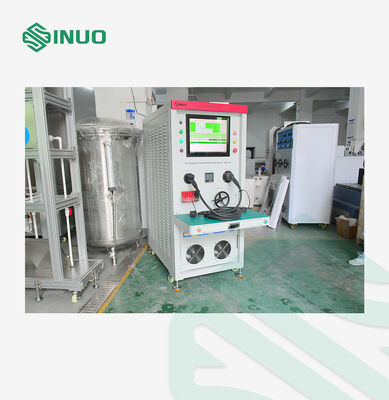

Sistema Abrangente de Teste para Pistola de Carregamento CA, Máquina de Teste de Conector EV

Este sistema de teste é usado principalmente para inspeção funcional de plugues CA de acordo com os padrões chinês (GB), europeu (UE) e americano (UL). Cada plugue pode receber um código QR exclusivo, e os resultados dos testes são salvos automaticamente em relatórios. Os resultados qualificados podem ser impressos diretamente. Todas as funções são testadas automaticamente em uma única execução, proporcionando alta eficiência e economia de mão de obra, tornando-o adequado para inspeção completa em produção em massa nas fábricas.

Funções de Teste

Testes de ruptura, continuidade, curto-circuito e sequência de fiação para cada fio individual
Teste de resistência de continuidade do condutor principal
Medição de resistência embutida (incluindo os estados pressionado e não pressionado dos interruptores de botão)
Verificação da capacidade de condução de corrente e medição da queda de tensão
Teste de isolamento entre fios
Teste de resistência dielétrica (alta tensão) entre fios
Teste de fio termopar

Especificações Técnicas

Fonte de Alimentação	CA monofásica 220V / 50Hz
Fornecimento de Ar	0,6 MPa
Sistema de Controle	PLC + PC Industrial
Leitura de Código de Barras	O dispositivo vem com um scanner para ler códigos de barras ou códigos QR nas amostras de teste. Digitalize o produto antes do teste; após o teste, o código digitalizado é automaticamente associado ao registro do teste, permitindo a rastreabilidade.
Testes de Continuidade do Fio	Testes de ruptura, continuidade, curto-circuito e sequência de fiação são realizados por meio da varredura de Entrada/Saída do PLC. O PLC determina automaticamente aprovação/reprovação.
Faixa de Resistência Embutida	1–5000 Ω, Precisão: 1% Limites superior e inferior podem ser definidos para determinar a qualidade do produto.
Resistência CC e PE (Botão Pressionado / Não Pressionado)	Plugue CA de 16A: Não Pressionado RC: 680Ω, Pressionado RC+R4:3,38 kΩ Plugue CA de 32A:Não Pressionado RC: 220Ω, Pressionado RC+R4:3,52 kΩ Plugue CA de 63A:Não Pressionado RC: 100Ω, Pressionado RC+R4:3,4 kΩ A precisão da medição da resistência deve atingir 1%–2%.
Faixa de Teste do Termistor	100–50.000 Ω, Precisão: 2% Limites superior e inferior podem ser definidos para determinar a qualidade da continuidade.
Teste de Capacidade de Condução de Corrente e Queda de Tensão	Mede a queda de tensão nos conectores sob condições de corrente nominal e sobrecarga. Transformador ajustável trifásico embutido: saída 0-380V, carga trifásica ajustável 0-35A. Faixas de teste suportadas: 3,3 kW monofásico 16A 7,4 kW monofásico 32A 11 kW trifásico 16A 22 kW trifásico 32A
Teste de Resistência de Isolamento	Monofásico: L-N, L-E, E-N Trifásico: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Parâmetros: Tensão de teste: CC 100–1000V (ajustável) Limite inferior: 1 M–1 GΩ (ajustável) Precisão: ±5% Alarme quando a resistência < valor definido
Teste de Resistência Dielétrica (Hi-Pot)	Monofásico: L-N, L-E, E-N Trifásico: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Parâmetros: Tensão de teste: CA 0–5 kV / CC 0–6 kV (ajustável) Limite de corrente de fuga: CA 0,1–20 mA, CC 0,01–5 mA Precisão: ±1,5% + 3 dígitos Exibição digital da tensão, ajuste programável automático Alarme se a corrente de fuga exceder o valor definido
Estação de Teste	Estação única, um produto por teste
Suportes de Plugue	Suporte de plugue de veículo CA da UE, suporte de plugue de pedestal CA da UE, suporte de plugue CA GB, suporte de plugue CA dos EUA
Placa Traseira	Dispositivo de fixação especial correspondente ao produto de teste, com braçadeira e placa de proteção
Altura da Tomada	750–1000 mm, ergonomicamente projetado

Visão Geral do Sistema
