Testador de resistência de marcação de conectores de veículos eléctricos com força de aplicação de 5±1N e 0-9999 ciclos de ensaio, conforme com a norma IEC 62196-1:2022

Testador de resistência de marcação de conectores de veículos eléctricos com força de aplicação de 5±1N e 0-9999 ciclos de ensaio, conforme com a norma IEC 62196-1:2022

Nome da marca:	Sinuo
Número do modelo:	SN1101B
MOQ:	1
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Modo de direção:

Elétrico

Força de aplicação:

5±1N

Ciclo de ensaio:

0-9999 Ciclos

Velocidade de teste:

Um ciclo/s

Amostra que aperta o método:

Fixação mecânica

Método de controlo elétrico:

Controle de botão

Detalhes da embalagem:

Embalagem de exportação

Habilidade da fonte:

10 conjuntos por mês

Destacar:

Teste de resistência da marcação do conector EV

Teste de abrasão de etiquetas para conectores EV

Teste de abrasão de marcação do conector EV

Descrição do produto

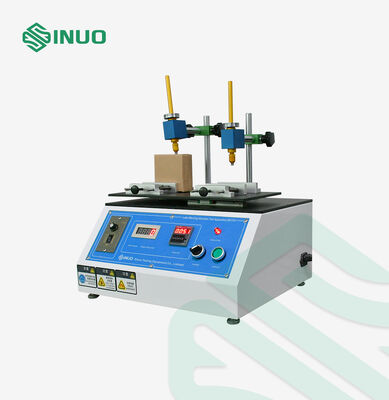

Testador de Resistência de Marcação e Testador de Abrasão de Marcação para Conectores EV

Normas e Cláusulas Cumpridas

Este aparelho de teste de abrasão de marcação está em conformidade com a IEC 62196-1:2022 cláusula 8.7, figura 8.

Visão Geral do Produto

Este Equipamento de Teste de Resistência de Marcação foi projetado para avaliar com precisão a durabilidade e legibilidade das marcações do produto sob condições de limpeza mecânica e exposição química. Ele simula fielmente o desgaste do mundo real, realizando testes de fricção controlados usando água e n-hexano a 95%, garantindo a conformidade com os rigorosos requisitos internacionais de resistência de marcação.

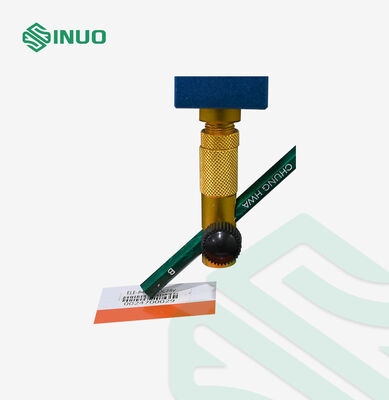

O testador aplica um movimento de fricção estável e repetível a aproximadamente um ciclo por segundo, fornecendo uma força de pressão precisamente controlada de (5 ± 1) N. Um pistão de teste especialmente projetado - envolto com algodão padronizado e gaze médica - garante contato uniforme com a superfície de marcação. Fabricado com material elástico resistente a produtos químicos com dureza Shore-A de 47 ± 5, o pistão garante desempenho consistente e confiabilidade a longo prazo. Para marcações mais longas, o sistema permite testes focados em um caminho definido de pelo menos 20 mm, proporcionando uma execução de teste flexível, mas compatível.

Com seu controle de força preciso, simulação de teste realista e construção robusta, este equipamento oferece avaliação confiável e repetível da resistência da marcação. É uma solução essencial para conectores EV, componentes elétricos e produtos industriais onde marcações permanentes e legíveis são críticas para segurança, conformidade e qualidade do produto.

Parâmetros Técnicos

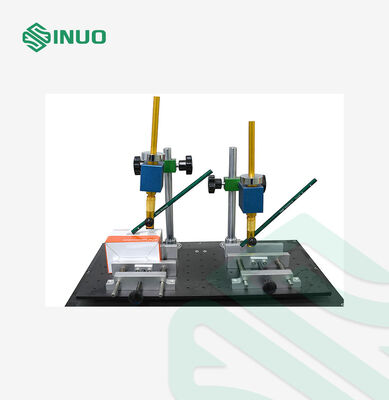

Estação de teste	2 estações
Força	5±1N, aplicado por um peso
Pistão de teste	NF C 61-314 figura 48, rayon, dureza Shore-A shore A 47± 5
Modo de acionamento	Elétrico
Ciclo de teste	0-9999 ciclos, pode ser predefinido
Velocidade do teste	Um ciclo/s (um ciclo compreendendo movimento para frente e para trás ao longo do comprimento da marcação)

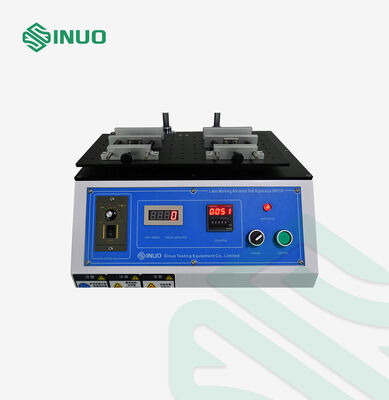

Método de controle elétrico	Controle por botão
Método de fixação da amostra	Fixação mecânica, posição do ponto de fixação ajustável
