Aparelho de ensaio de flexibilidade conforme com a norma IEC 60309 para tomadas e tomadas de tomadas de veículos eléctricos

Aparelho de ensaio de flexibilidade conforme com a norma IEC 60309 para tomadas e tomadas de tomadas de veículos eléctricos

Nome da marca:	Sinuo
Número do modelo:	SNQC1009
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T.
Capacidade de abastecimento:	5 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

Calibration Certificate (Cost Additional)

Modo de unidade:

Servo motor

Estação de teste:

solteiro

Pesos de carga:

20n, 25n, 50n, 75n, 100n, 120n, 140n, 180n

Dobrando a taxa:

0-60 ciclos / min, pode ser pré-definido

Método de controlo elétrico:

Controle inteligente PLC, operação de toque de 7 polegadas

Amostra que aperta o método:

Prensagem mecânica, a posição é ajustável

Ângulo de flexão:

0-360° pode ser ajustado livremente

Dobrando ciclos:

0~999999 pode ser pré-definido, por defeito 20000 ciclos

Detalhes da embalagem:

Exportar embalagem

Habilidade da fonte:

5 conjuntos/mês

Destacar:

IEC 60309 EV plug tester

EV socket-outlet flexibility apparatus

EV connector testing equipment with warranty

Descrição do produto

Aparelho de Teste de Flexibilidade Conforme IEC 60309 para Plugues e Tomadas de Veículos Elétricos

Normas e Cláusulas Cumpridas

O aparelho de teste de flexibilidade é projetado e fabricado de acordo com os requisitos da IEC62196-1: 2022 cláusula 26.4 tabela 14, IEC60309-1: 2012 cláusula 24.4 figura 9, etc.

Estrutura do Equipamento

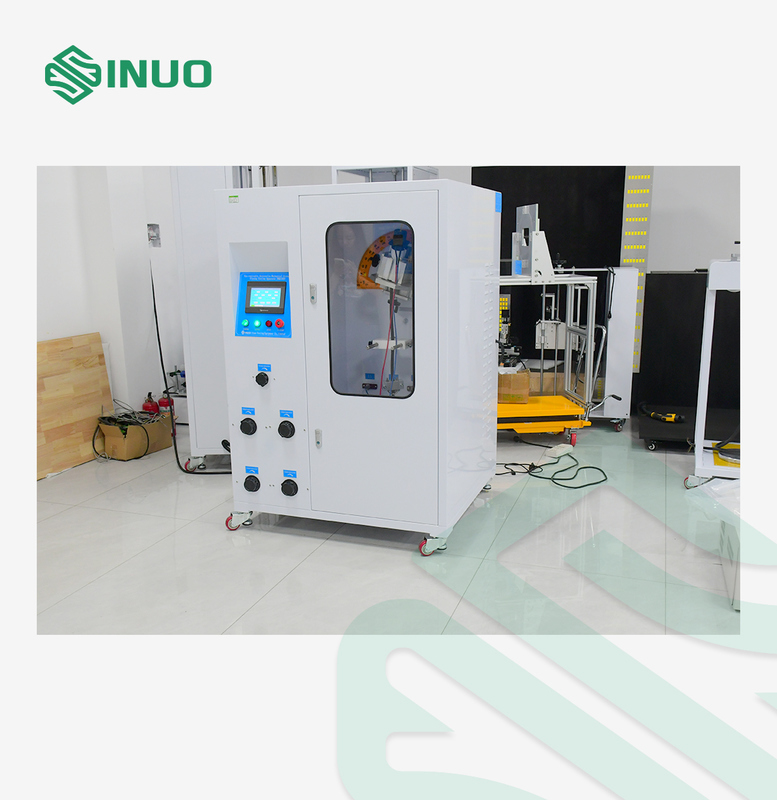

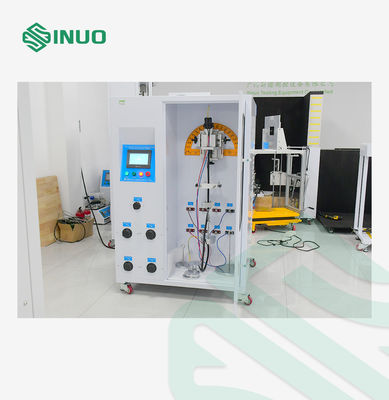

O Aparelho de Teste de Flexibilidade é especialmente desenvolvido de acordo com a IEC 62196-1:2022 cláusula 26.4 tabela 14 e IEC 60309-1:2012 cláusula 24.4 figura 9, projetado para conduzir testes de resistência à flexão mecânica em plugues de veículos, tomadas e conectores não reconfiguráveis.

Equipado com um sistema de controle PLC e uma interface touchscreen colorida de 7 polegadas, o equipamento garante operação intuitiva e controle preciso. Um servomotor aciona o movimento de flexão, permitindo que os operadores predefinam o ângulo, a velocidade e o número de ciclos diretamente na tela. O teste é executado automaticamente com base nos parâmetros configurados, e o sistema irá parar e alertar assim que a contagem de ciclos alvo for atingida.

Este aparelho apresenta display digital de alta precisão, controle de frequência variável eficiente, ajuste preciso de velocidade e configurações de memória de seis dígitos. Sua fixação modular multiuso e ferramenta de alinhamento central rotativa aprimoram a flexibilidade do teste, enquanto a função de carga embutida pode fornecer tensão de teste às amostras durante a operação.

Com sua automação avançada, precisão confiável e design versátil, este sistema é uma solução ideal para fabricantes e laboratórios que buscam verificação de conformidade e testes de durabilidade de conectores de veículos elétricos.

Parâmetros Técnicos

Estação de Teste	Única
Fonte de Alimentação	Trifásico AC380V±10%, 50Hz
Julgamento do Teste	Julgando pelos sinais dados quando a corrente é conduzida ou não
Modo de Acionamento	Servomotor
Dimensões e Peso do Equipamento	C 850mm * L 800mm * A 1500mm, toda a máquina tem cerca de 300Kg

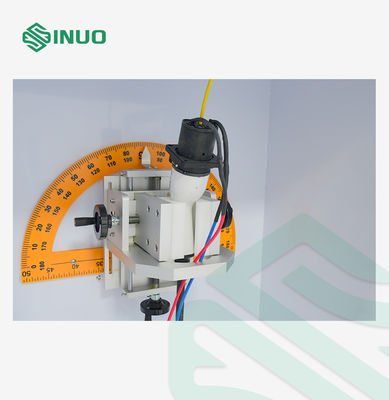

Ângulo de Flexão	0-360° pode ser ajustado livremente (padrão 90°, 45° em cada lado da vertical)
Taxa de Flexão	0-60 ciclos / min, pode ser predefinido
Ciclos de Flexão	0~999999 pode ser predefinido, padrão 20000 ciclos
Pesos de Carga	20N, 25N, 50N, 75N, 100N, 120N, 140N, 180N
Potência de Carga	Embutida, com tensão de fase ajustável entre condutores 0-250V e corrente AC0-400A ajustável Nota: para carga >400A, use uma fonte de alimentação externa

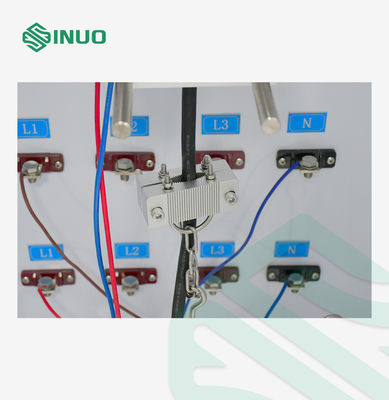

Método de Fixação da Amostra	Fixação mecânica, a posição do ponto de fixação é ajustável
Método de Controle Elétrico	Controle integrado inteligente PLC, operação de interface touch humanizada de 7 polegadas
