Equipamento de ensaio da força de tração e do binário para as tomadas e os conectores dos veículos

Equipamento de ensaio da força de tração e do binário para as tomadas e os conectores dos veículos

Nome da marca:	Sinuo
Número do modelo:	SNQC1007
MOQ:	1
Condições de pagamento:	T/T.
Capacidade de abastecimento:	10 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

Calibration Certificate (Cost Additional)

Método de operação:

Operação do botão

Modo de unidade:

Motor e cilindro

Pesos da força da tração:

40n*1, 50n*1, 60n*1, 100n*2.250n*1 pode alcançar 160n, 200n, 240n, 250n, 500n, 600n Pull Force

Pesos do torque:

6n*1, 7n*1, 12n*1, 15n*1, 23n*1, 110n*1 pode atingir 0,6nm, 0,7nm, 1,2 nm, 1,5nm, 2,3nm, 11n.m Torqu

Braço de torque:

Ф200mm

Frequência da tração:

1 cycle/s

Dimensões do equipamento:

L 1560mm*W 600mm*H 1530mm

Peso do equipamento:

220kg

Detalhes da embalagem:

Exportar embalagem

Habilidade da fonte:

10 conjuntos por mês

Descrição do produto

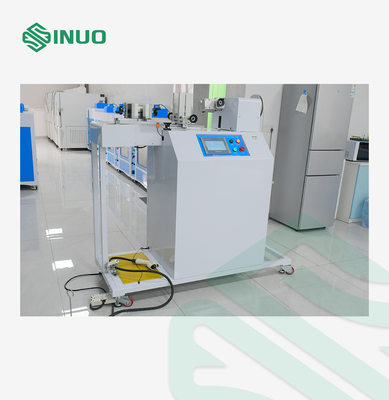

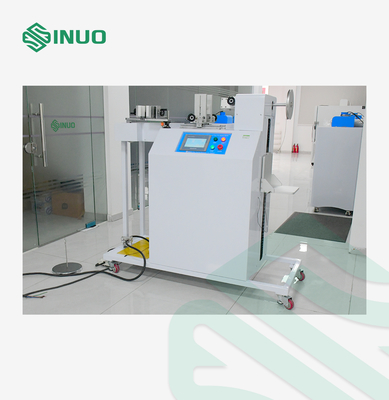

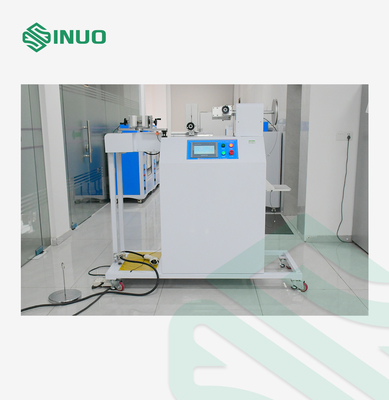

Equipamento de Teste de Força de Tração e Torque para Plugues e Conectores de Veículos

Padrões e Cláusulas Cumpridas

É projetado e fabricado de acordo com a IEC62196-1: 2022 cláusula 25.3 Figura 17 e tabela 11, IEC60309-1: 2012 cláusula 23.3, etc.

Visão Geral do Produto

A tração é realizada por um motor de velocidade regulável monofásico para acionar o mecanismo excêntrico, a velocidade do motor é ajustável, para garantir o tempo preciso para cada força de tração aplicada; o torque é alcançado liberando o peso de torque por um cilindro de ar.

Este equipamento de teste de força de tração e torque é usado para testar os plugues de veículos e tomadas, conectores para suportar a força de tração e torque especificados.

Parâmetros Técnicos

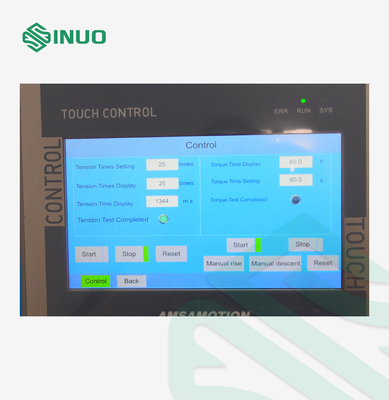

Método de Operação	Operação por botão
Modo de Acionamento	Motor e cilindro
Pesos de Força de Tração	40N1, 50N1, 60N1, 100N2, 250N*1 Pode atingir força de tração de 160N, 200N, 240N, 250N, 500N, 600N
Pesos de Torque	6N1, 7N1, 12N1, 15N1, 23N1, 110N1 Pode atingir torque de 0,6N.m, 0,7N.m, 1,2N.m, 1,5N.m, 2,3N.m, 11N.m
Braço de Torque	Ф200mm
Frequência de Tração	1 ciclo/s
Ciclos de Tração	1-999999 ciclos, pode ser predefinido, padrão 100 ciclos
Tempo de Aplicação do Torque	0,01S ~ 99 horas 59 minutos 59 segundos, padrão 1 min

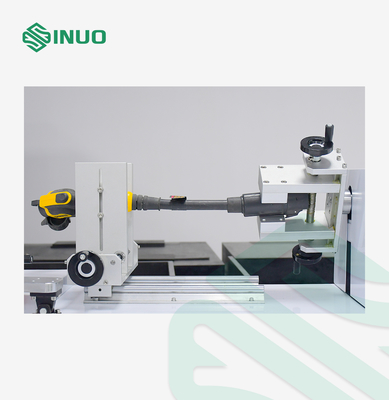

Fixação	Um conjunto de fixações universais
Dimensões e Peso do Equipamento	C 1560mmL 600mmA 1530mm, aprox. 220KG
Fonte de Alimentação	Monofásico AC220V±10%, 50/60Hz, 10A

Detalhes

Equipamento de ensaio da força de tração e do binário para as tomadas e os conectores dos veículos 0
