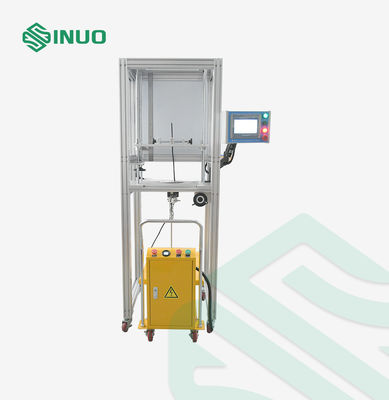

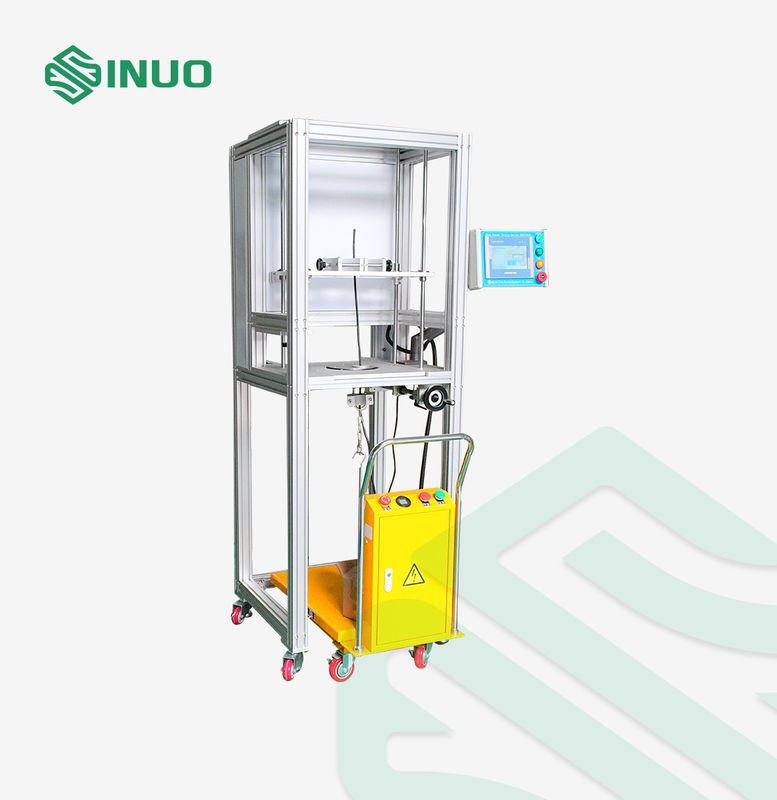

Dispositivo de ensaio de durabilidade do terminal de fixação de fios Máquina de ensaio de força de fixação do terminal

Dispositivo de ensaio de durabilidade do terminal de fixação de fios Máquina de ensaio de força de fixação do terminal

Nome da marca:	Sinuo
Número do modelo:	SNQC1012
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T.
Capacidade de abastecimento:	20 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

Calibration Certificate (Cost Additional)

Estação de teste:

Estação única

Velocidade de rotação:

5 ~ 15 rpm

Faixa de ajuste de altura:

250 a 800 mm

Método do ajuste de altura:

Ajuste manual

Controle e funcionamento:

Controle PLC, operação de tela sensível ao toque

Número de testes:

0-999999

Diâmetro de rotação:

Ø76mm

Diâmetro do ônibus:

6.4, 9.5, 12.7, 14.3, 15,8, 19.1, 22.2, 25,4, 28,6, 31,8, 34,9, 38.1, 44,5, 50,8, 54mm

Detalhes da embalagem:

Caso de compensado

Habilidade da fonte:

20 conjuntos/mês

Destacar:

wire clamping terminal test device

terminal clamping force test machine

electric vehicle terminal durability tester

Descrição do produto

Dispositivo de Teste de Durabilidade do Terminal de Fixação de Fios Máquina de Teste de Força de Fixação do Terminal

Padrões e Cláusulas Cumpridas

Este dispositivo de teste está em conformidade com a cláusula 9.3.2.1, cláusula 9.3.2.3, cláusula 9.3.2.4 e tabela 26 e figura 6 da UL486A-B, IEC60947-1, etc.

Visão Geral do Equipamento

Amostras e restrições: terminais de parafuso, terminais sem rosca e conectores.

Propósito do teste: Examinar se os terminais de parafuso e terminais sem rosca podem suportar as tensões mecânicas que ocorrem durante o uso normal. É usado principalmente para julgar se o design e a estrutura do bloco de terminais de fixação por rosca atendem aos requisitos de não danificar excessivamente o fio ao fixá-lo.

Princípio do teste: Usando a estrutura de parafuso do trilho guia. O número de testes pode ser predefinido antes do uso. Quando o valor definido for atingido, a máquina parará automaticamente e emitirá um sinal de alarme.

Parâmetros Técnicos

Controle e operação	Controle PLC, operação por tela sensível ao toque
Estação de teste	Estação única
Acionamento	Acionamento servo
Fixação	1. A fixação de travamento centralizado atende aos requisitos de blocos de terminais com comprimento, largura e altura de 607090mm, respectivamente. A fixação possui as características de substituição rápida. 2. Equipado com placa de montagem adicional, tamanho 300mm*250mm, que pode ser usada de forma intercambiável com a braçadeira de travamento centralizado. 3. A distância máxima entre a placa de montagem e o centro de rotação é de 120mm, ajustável
Velocidade de rotação	5~15 rpm, pode ser predefinida na tela sensível ao toque, (UL486A-B requer 9 rpm)

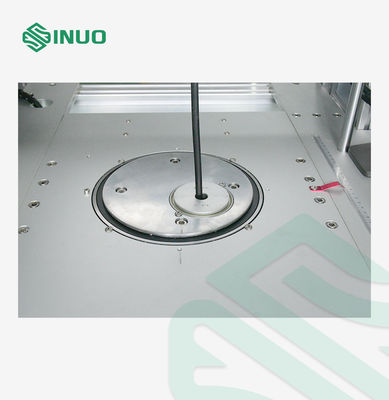

Diâmetro de rotação	Adotando disco rotativo de furo duplo, diâmetro ø76mm
Número de testes/tempo	1. 0-999999, ele parará automaticamente quando o número predefinido de testes for atingido. 2. O tempo de teste pode ser alterado para 0-9999min de acordo com os diferentes requisitos padrão e pode ser predefinido. Ele parará automaticamente quando o tempo de teste predefinido for atingido.
Peso da carga	Um conjunto de pesos pode atingir 0,7, 0,9, 1,4, 2,3, 3,6, 4,5, 6,8, 8,2, 11,4, 13,6, 18,2, 22,7, 25, 27,2, 34,1, 36,3, 40,9, 45,4, 49,9, 54,5, 70,4, 81,7, 93,1, 109. Unidade: Kg, o gancho de peso está incluído no peso total
Faixa de ajuste de altura	250~800mm, ajustável, com indicador de escala
Método de ajuste de altura	Ajuste manual
Diâmetro do bucim	Configuração UL486A-B: 6,4, 9,5, 12,7, 14,3, 15,8, 19,1, 22,2, 25,4, 28,6, 31,8, 34,9, 38,1, 44,5, 50,8, 54mm
Seleção de especificação da amostra (ver tabela anexada)	Tabela 26 da UL486A-B
Mecanismo de elevação de peso	Equipado com mecanismo de elevação elétrico, bandeja de peso de tamanho grande para evitar quedas
Fonte de alimentação	Monofásico 120V, 50Hz

Detalhes
