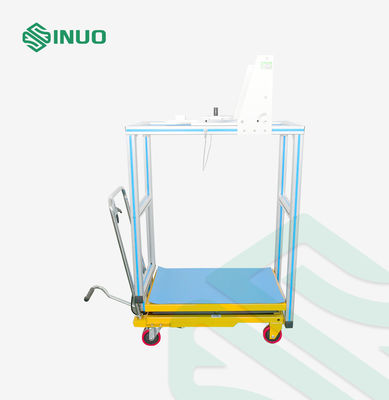

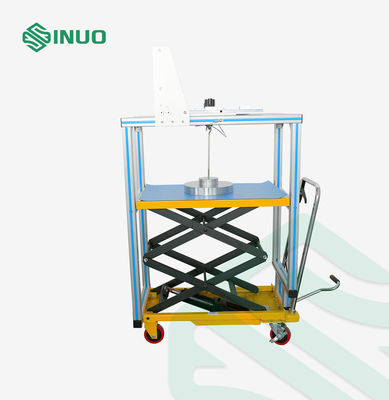

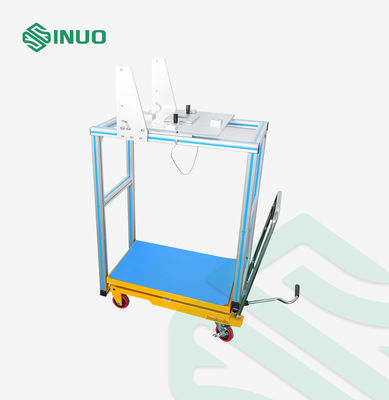

Equipamento de Teste de Retirada do Conector de Carregamento de Veículos Elétricos IEC 62196-1

Equipamento de Teste de Retirada do Conector de Carregamento de Veículos Elétricos IEC 62196-1

Nome da marca:	Sinuo
Número do modelo:	SNQC1013
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T.
Capacidade de abastecimento:	30 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Figuras aplicadas:

Fig13, fig14

Tabela aplicada:

Tabela 5

Cláusulas aplicadas:

Cláusula 14.1.5, 14.1.6

Padrão aplicado:

IEC 62196-1

Método de operação:

Operação manual

Configuração do peso:

165-750N

plugues de teste:

personalizado

Estação de teste:

Estação única

Detalhes da embalagem:

Caso de compensado

Habilidade da fonte:

30 conjuntos/mês

Destacar:

Equipamento de teste do conector de carregamento de VE

Testador de retirada IEC 62196-1

Dispositivo de teste do conector de veículo elétrico

Descrição do produto

Equipamento de ensaio de retirada de conectores de carregamento de veículos elétricos IEC 62196-1

Normas e cláusulas cumpridas

Este equipamento de ensaio é conforme com a norma IEC 62196-1:2022, secção 14.1.5, 14.1.6, fig13, fig14.

Visão geral dos equipamentos

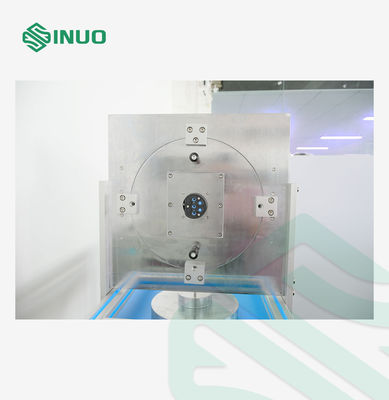

É utilizado para verificar a força de tração necessária quando a tomada da tampa de ensaio é retirada da tomada e do dispositivo de bloqueio.

Parâmetros técnicos

O tapete de ensaio, de acordo com as fichas normalizadas pertinentes, deve ter contatos finamente moídos de aço endurecido, com uma rugosidade de superfície não superior a 0,8 μm sobre o seu comprimento ativo e espaçados nas distâncias nominais, com uma tolerância de ±0,05 mm.

As dimensões dos contatos das tomadas ou a distância entre as superfícies de contato para outros tipos de tomadas devem estar em conformidade com as dimensões mínimas indicadas nas fichas normalizadas pertinentes.,com uma tolerância de^+0,01₀mm

Os tampões de ensaio não estão incluídos neste aparelho de ensaio, por favor, utilize os tampões de ensaio que o cliente já encomendou separadamente, como se segue:

- Não, não.	Padrão	Figura n.o:	Nome	QTY
1	IEC62196-2/Ed.3/CDV © IEC(E)	FOLHA ESTANDARDA 2-I folha 1	Equipamento de ensaio:	1
2	IEC62196-2/Ed.3/CDV © IEC(E)	FOLHA ESTANDARDA 2 - Folha 1	Equipamento de ensaio: 63 A, 480 V de três fases ou 70 A, 250 V de fase única	1
3	IEC62196-2/Ed.3/CDV © IEC(E)	FOLHA STANDARD 2 - Folha 1	Entrada do veículo de ensaio: 63 A, 480 V trifásico OU 70 A, 250 V monofásico	1
4	IEC62196-2/Ed.3/CDV © IEC(E)	Folha-tipo 2 - Folha-tipo 1	Entrada do veículo de ensaio: 63 A, 480 V trifásico OU 70 A, 250 V monofásico	1
5	IEC62196-2/Ed.3/CDV © IEC(E)	FOLHA ESTANDÁRIA 2 - Folha 1	Embutida de ensaio: 16 A, 250 V embutida de fase única com 1 contacto com o piloto	1
6	IEC62196-2/Ed.3/CDV © IEC(E)	FOLHA ESTANDARDA 2-Folha 3	Entrada do veículo de ensaio: 16A, 250V Entrada do veículo de fase única com contacto com um piloto
7	IEC62196-2/Ed.3/CDV © IEC(E)	FOLHA ESTANDARDA 2 - Folha Illb 1	Embutida de ensaio: 32 A, 250 V embutida de fase única com 2 contatos piloto	1
8	IEC62196-2/Ed.3/CDV © IEC(E)	Folha-tipo 2 - Folha-tipo 3	Entrada do veículo de ensaio: 32A, 250V Entrada do veículo de fase única com 2 contatos de piloto
9	IEC62196-2/Ed.3/CDV © IEC(E)	FOLHA ESTANDARDA 2 - Folha IIC 1	Empilhadeira de ensaio: 63 A, 480 V Empilhadeira de três fases com 2 contatos piloto	1
10	IEC62196-2/Ed.3/CDV © IEC(E)	FOLHA ESTANDARDA 2 - Folha III	Entrada do veículo de ensaio: 63 A, 480 V Entrada do veículo de três fases com 2 contatos de piloto
11	IEC62196-3/Ed.2/CDV © IEC(E)	FOLHA-ESTANDARDA 3-Ib Folha 1	Conector do veículo de ensaio	1
12	IEC62196-3/Ed.2/CDV © IEC(E)	Folhas normalizadas Configuração BB Combinador de veículos 250 A 900 V DC Folha-tipo 3-Iia Folha 1	Conector do veículo de ensaio	1
13	IEC62196-3/Ed.2/CDV © IEC(E)	FOLHA ESTANDÁRIA 3-IIIa Folha 2	Entrada do veículo de ensaio	1
14	IEC62196-3/Ed.2/CDV © IEC(E)	FOLHA-ESTANDARDA 3-IVA Modo de entrada dos veículos 2, 3 e 4 Folla 2	Entrada do veículo de ensaio	1
15	IEC62196-3/Ed.2/CDV © IEC(E)	Folha-tipo 3-Ivb INTRAÇÃO DO VEÍCULO PARA TODOS OS MÓDULOS Folha 1	Entrada do veículo de ensaio	1

Detalhes:

Equipamento de Teste de Retirada do Conector de Carregamento de Veículos Elétricos IEC 62196-1 0
