Armário de carga EV IEC 62196-1 para testes de capacidade de interrupção 0-300V 30A

Gabinete de Carga para Teste de Capacidade de Interrupção de Veículos Elétricos IEC 62196

Padrões e Cláusulas em Conformidade

IEC 62196-1 Ed.4CDV 2020 cláusula 22.

Visão Geral do Produto

Gabinete de Carga para Teste de Capacidade de Interrupção – Em Conformidade com IEC 62196-1:2020

Este gabinete de carga é projetado em estrita conformidade com a Cláusula 22 da IEC 62196-1:2020, tornando-o ideal para testes de capacidade de interrupção em componentes elétricos, como plugues, tomadas, interruptores, conectores e relés. Ele apresenta saída de energia monofásica e entrada de carga monofásica, e suporta configurações de carga resistiva, indutiva ou capacitiva para simular uma ampla gama de condições de operação.

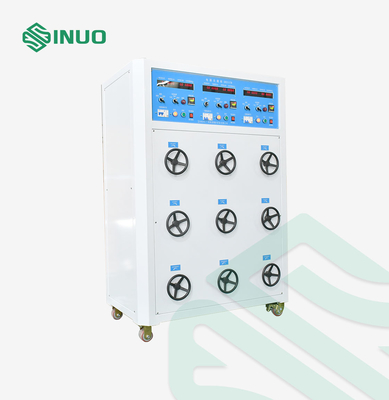

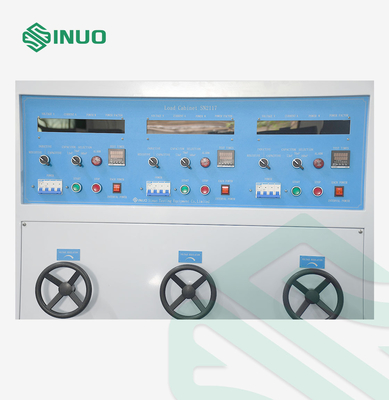

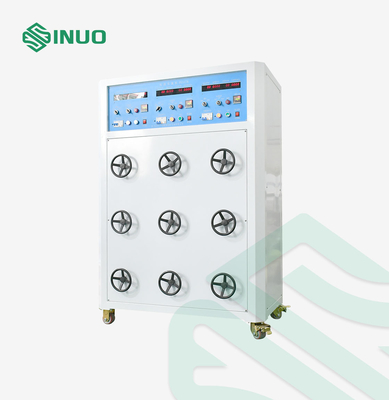

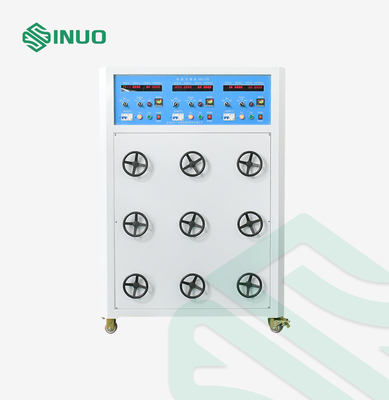

Construído com chapas de ferro duráveis com acabamento com pintura a pó, o gabinete garante confiabilidade a longo prazo. Ele é equipado com quatro rodas giratórias com trava para fácil mobilidade e posicionamento estável. O painel de controle superior inclui um layout intuitivo com um interruptor de energia, interruptor de carga, voltímetro digital, amperímetro, medidor de energia, medidor de fator de potência, contador de tempo de funcionamento e seletores de tipo de carga. Os operadores podem facilmente escolher entre os modos de carga e ajustar a capacitância por meio de interruptores dedicados.

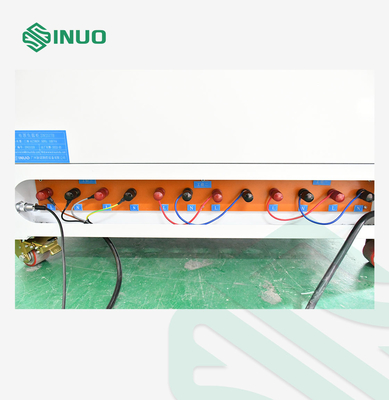

Internamente, o gabinete integra um sistema de carga resistor–indutor–capacitor (RLC) abrangente, suportado por um mecanismo de resfriamento por ar forçado de alta eficiência. Todos os componentes, incluindo placas de circuito de controle e terminais de fiação de saída, são cuidadosamente organizados para operação segura e eficiente.

Esta solução de teste versátil e robusta é adequada para laboratórios, centros de P&D e ambientes de controle de qualidade que exigem simulação de carga precisa e confiável. A personalização está disponível mediante solicitação.

Parâmetros Técnicos
