Equipamento de ensaio de flexibilidade do conector de carregamento de veículos eléctricos Teste de durabilidade IEC 62196

Equipamento de ensaio de flexibilidade do conector de carregamento de veículos eléctricos Teste de durabilidade IEC 62196

Nome da marca:	Sinuo
Número do modelo:	SNQC1009
MOQ:	1
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 Sets Per Month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

China

Certificação:

Calibration Certificate (Cost Additional)

Test station:

Single station

Equipment weight:

150kg

Bending rate:

0-60 times/min

Bending angle:

0-360° adjustable

Equipment dimensions:

W1000*D800*H1600mm

Drive mode:

Servo motor drive

Power supply:

AC220V±10%/50-60Hz

Load weight:

20N,25N,50N,75N,100N,140N

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Destacar:

Testador de Durabilidade do Conector de Carregamento EV

Testador de Flexibilidade do Conector de Carregamento EV

Descrição do produto

Equipamento de Teste de Flexibilidade do Conector de Carregamento EV Testador de Durabilidade IEC 62196

Padrões e Cláusulas Cumpridas

Conforme IEC62196-1:2014 cláusula 7.11 e cláusula 7.15, IEC60309-1:2012 cláusula 24.4.

Visão Geral do Produto

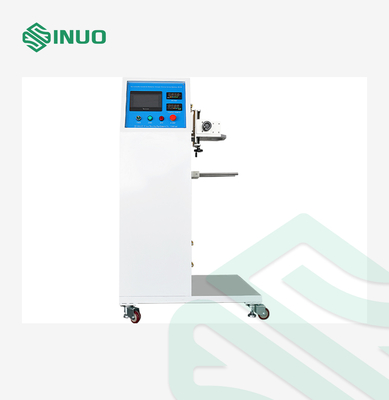

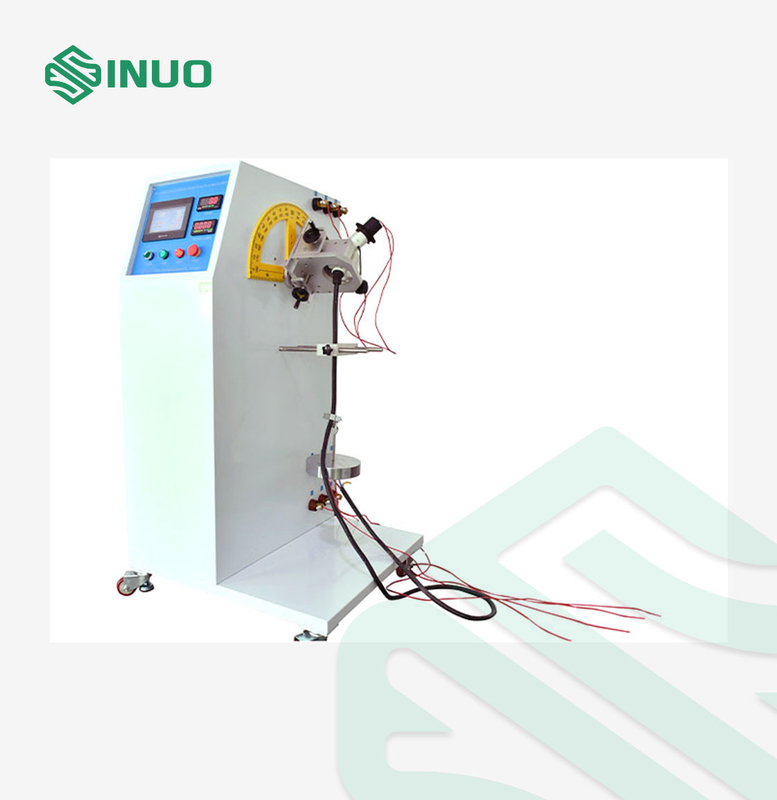

A Máquina de Teste de Flexibilidade do Plugue EV é projetada especificamente para avaliar a resistência mecânica dos conectores de carregamento de veículos elétricos, plugues industriais, tomadas e acopladores. Ela se concentra em testar o desempenho de flexão no ponto de entrada do cabo — uma área crítica sujeita a flexões repetidas no uso do mundo real.

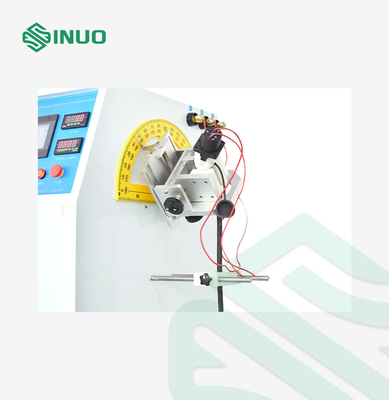

Este aparelho de alta precisão opera com base nos padrões IEC, usando um servomotor para acionar uma plataforma giratória que oscila a amostra de teste para a esquerda e para a direita. Uma vez que o número predefinido de ciclos de flexão é atingido, o sistema para automaticamente e sinaliza a conclusão do teste. O controle servo inteligente garante ângulos de oscilação precisos e repetíveis e deslocamento lateral mínimo, protegendo a confiabilidade do teste.

Amostras de tamanho grande podem ser montadas com segurança em placas de alumínio duráveis, com o eixo de oscilação precisamente alinhado com o ponto de entrada do cabo para simular as tensões de aplicação reais. Isso reduz a tensão desnecessária e garante uma simulação mecânica mais autêntica.

Construída para suportar ambientes de teste de alta resistência, a máquina funciona com entrada de energia AC220V±10% / 50–60Hz e oferece operação estável com uma potência nominal de 3KW. Ideal para laboratórios de P&D, testes de conformidade e garantia de qualidade de conectores EV e componentes de energia de nível industrial.

Parâmetros Técnicos

Edimensões do equipamento		Aprox.: L1000P800A1600mm
Peso do equipamento		150kg
Julgamento do teste		Julgamento baseado no sinal dado por se a corrente está conduzindo ou não
Método de controle elétrico		Controle integrado inteligente PLC, operação de interface de toque homem-máquina de 7 polegadas
Modo de acionamento		Acionamento por servomotor
Peso da carga		20N,25N,50N,75N,100N,140N

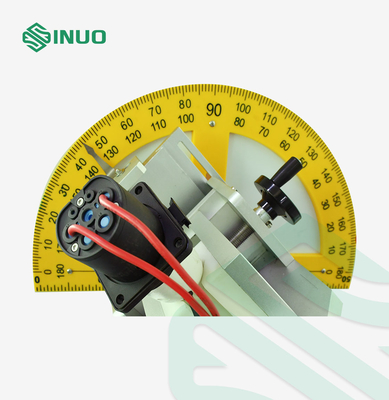

Ângulo de flexão		0-360° ajustável (padrão ±45°)
Frequência de flexão	0~999999 pode ser predefinido, o padrão é 20000 vezes
Taxa de flexão	0-60 vezes/min, pode ser predefinido
Fonte de alimentação da carga	Conexão externa, armário de carga opcional com tensão ajustável entre condutores 0-250V e corrente ajustável AC 0-400A
Método de fixação da amostra	Fixação mecânica, posição do ponto de fixação ajustável
