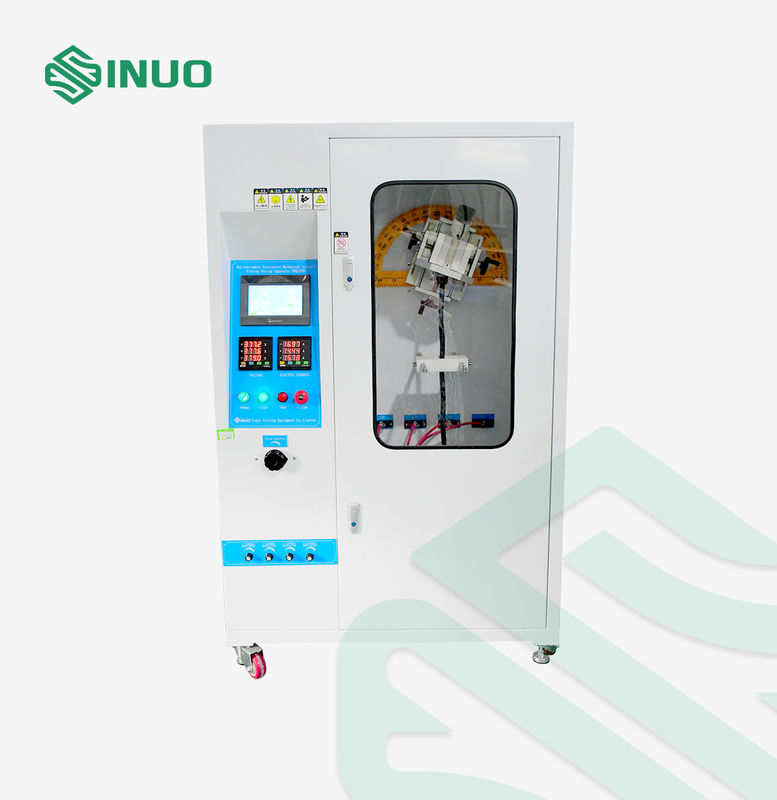

Aparelho de Teste de Durabilidade de Plugues EV para Teste de Flexibilidade do Conector de Carregamento de Veículos

Aparelho de Teste de Durabilidade de Plugues EV para Teste de Flexibilidade do Conector de Carregamento de Veículos

Nome da marca:	Sinuo
Número do modelo:	SNQC1009
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 sets/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

China

Certificação:

Calibration Certificate (Cost Additional)

Drive Mode:

Servo motor

Test Station:

Single

Flexing Rate:

0-60 cycles / min, can be preset

Load Weights:

20N, 25N, 50N, 75N, 100N

Sample Clamping Method:

Mechanical clamping, the position is adjustable

Electrical Control Method:

PLC intelligent control, 7-inch touch operation

Flexing Cycles:

0~999999 can be preset, default 20000 cycles

Flexing Angle:

0-360° can be adjusted freely

Packaging Details:

Export packing

Supply Ability:

5 sets/month

Destacar:

Testador de Durabilidade de Plugues EV

Aparelho de Teste de Conectores de Carregamento de Veículos

Aparelho de Teste de Flexibilidade de Conectores de Carregamento

Descrição do produto

Equipamento de ensaio da flexibilidade do conector de carregamento do veículo

Normas e cláusulas cumpridas

O aparelho de ensaio de flexibilidade deve ser concebido e fabricado em conformidade com os requisitos da tabela 14 da secção 26.4 da norma IEC 62196-1:2022 e da secção 24.4 da figura 9 da norma IEC 60309-1:2012 etc.

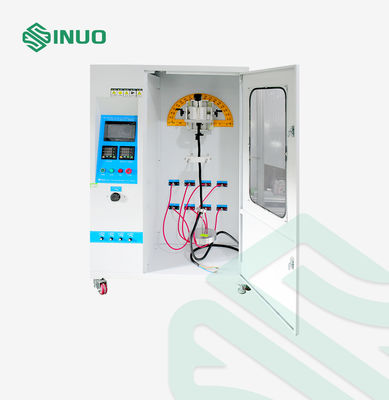

Estrutura do equipamento

É utilizado para processar o ensaio de flexão de carga mecânica dos conectores, tomadas e acoplamentos dos acessórios não recableáveis do veículo.

O equipamento adota controlo PLC e é operado por uma interface homem-máquina de 7 polegadas em cores, utiliza um servomotor para controlar o ângulo de flexão.A velocidade de flexão e os ciclos de ensaio podem ser pré-definidos na tela sensível ao toqueO ensaio é efectuado automaticamente de acordo com os parâmetros definidos.O dispositivo para automaticamente e indica o sinal de conclusão do ensaioO equipamento de ensaio tem as vantagens de exibição digital de alta precisão, conversão de frequência digital de alta eficiência, ajuste preciso da velocidade, configuração de memória de seis dígitos,acoplamento modular multifunção, ferramenta de medição centrada rotativa e carga incorporada que pode fornecer tensão de carga à amostra de ensaio durante o ensaio.

Parâmetros técnicos

Estação de ensaio	Solteiro
Método de controlo elétrico	Controle integrado inteligente PLC, operação de interface de toque humanizado de 7 polegadas
Modo de Acionamento	Servo motor
Método de fixação da amostra	Aperto mecânico, a posição do ponto de aperto é ajustável

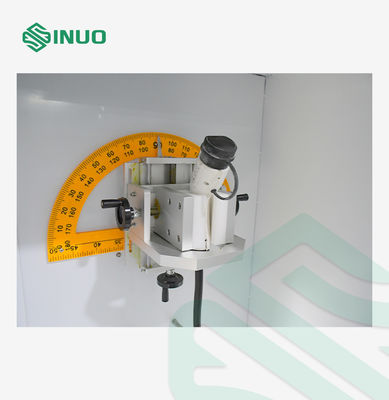

Ângulo de flexão	0-360° pode ser ajustado livremente (default 90°, 45° em ambos os lados da vertical)
Taxa de flexibilidade	0-60 ciclos / min, pode ser pré-definido
Ciclos de flexão	0~999999 pode ser pré-definido, por defeito 20000 ciclos

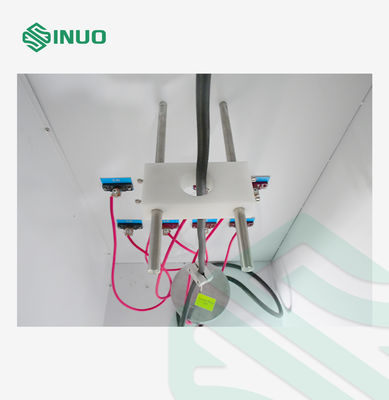

Pesos de carga	20N, 25N, 50N, 75N, 100N, 120N, 140N, 180N
Potência de carga	De potência não superior a 50 W, mas não superior a 150 W Nota: para cargas > 400 A, utilizar uma fonte de alimentação externa
Julgamento de teste	A julgar pelos sinais dados quando a corrente é conduzida ou não
Dimensões e peso do equipamento	L 850mm * W 800mm * H 1500mm, toda a máquina é de cerca de 300Kg
Fornecimento de energia	Três fases AC380V±10%, 50 Hz
