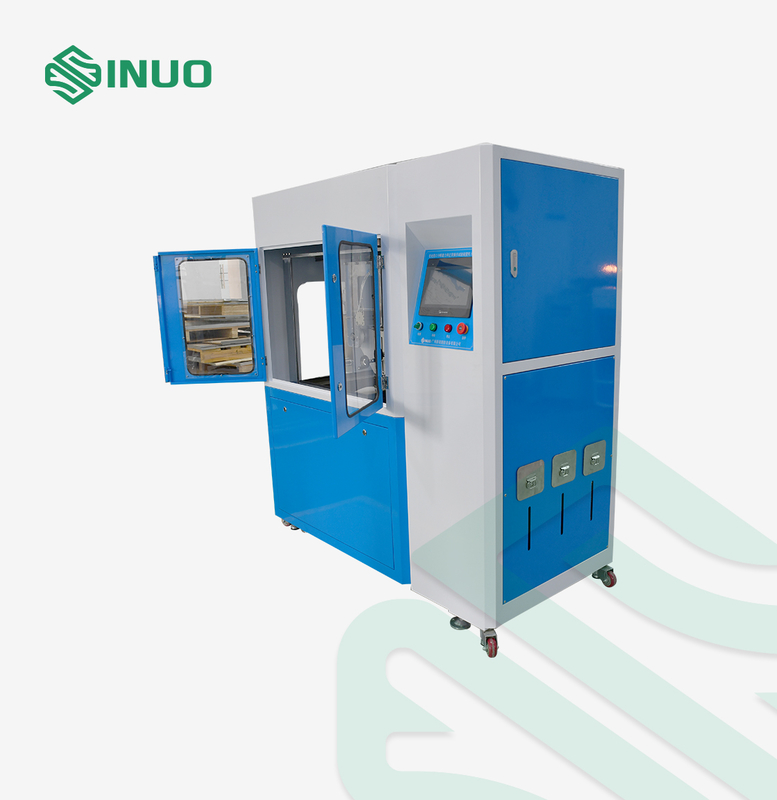

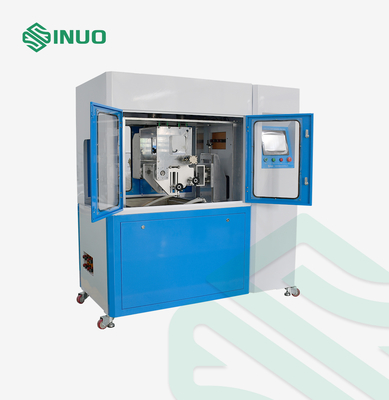

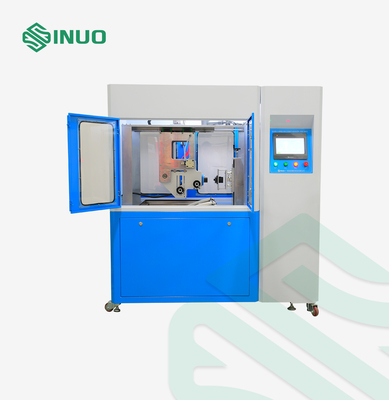

Máquina de Teste de Resistência Mecânica para Equipamentos de Teste de Interface de Carregamento EV

Máquina de Teste de Resistência Mecânica para Equipamentos de Teste de Interface de Carregamento EV

Nome da marca:	Sinuo
Número do modelo:	SNQC1005
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	1 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Escala da amostra:

Conectores de carregamento EV AC/DC, fichas e tomadas industriais

Método de condução:

Motor servo + movimento rotativo elétrico + cilindro pneumático auxiliar

Sistema de controlo:

CLP + Tela sensível ao toque HMI de 7"

Tipo do movimento:

Operação automática manual ou programável

Frequência dos ensaios:

0·10 ciclos/min (ajustável)

Curso do teste:

0–150 mm, resolução: 0,01 mm

Velocidade de ensaio:

0–900 mm/s, ajustável via tela sensível ao toque

Alcance do sensor de força:

0 ¢ 500 N

Detalhes da embalagem:

Outro

Habilidade da fonte:

1 conjuntos/mês

Destacar:

Equipamento de ensaio de interface de carregamento de veículos elétricos

Máquina de Teste de Resistência Mecânica

Equipamento de Teste de Interface de Carregamento EV Robusto

Descrição do produto

Equipamento de ensaio de interfaces de carregamento EV Máquina de ensaio de resistência mecânica

Normas e cláusulas cumpridas

Este equipamento de ensaio cumpre os requisitos da norma IEC 62196-1:2022, etc.

Visão geral dos equipamentos

Este sistema de teste avançado foi concebido para avaliar os efeitos mecânicos, térmicos,e durabilidade elétrica das interfaces de carregamento de veículos elétricos e das tomadas industriais sob tensão operacional realProjetado em plena conformidade com as últimas normas GB/T e IEC, realiza testes de capacidade de quebra, testes de funcionamento normal (ciclo de vida) e testes de função de bloqueio mecânico.

Equipada com um sistema de accionamento servo-driven, controle inteligente PLC, e fixações ajustaveis de 3 eixos, esta máquina suporta movimento automático plug/unplug, ciclos de teste programáveis, monitoramento de força,e testes de contaminação ambiental (chuva ácida)É uma solução ideal para laboratórios de I&D, controlo de qualidade e certificação nas indústrias de veículos eléctricos e conectores industriais.

Parâmetros técnicos

Ponto	Especificações
Nome do produto	Equipamento de ensaio de capacidade de ruptura da interface de carga e funcionamento normal
Os padrões cumpridos	A partir de 1 de janeiro de 2014, a norma ISO/IEC 6167 deve ser aplicada em todas as unidades de produção.2022
Elementos de ensaio	a) Durabilidade do bloqueio mecânico b) Capacidade de quebra c) Função normal
Intervalo de amostragem	Conectores de carregamento de veículos eléctricos AC/DC, tomadas e tomadas industriais
Método de condução	Servomotor + movimento rotativo elétrico + cilindro pneumático auxiliar
Sistema de controlo	Mitsubishi PLC + 7 "HMI touch screen
Tipo de moção	Operação automática manual ou programável
Frequência dos ensaios	0·10 ciclos/min (ajustável)
Aceleração de ensaio	0 ̊150 mm, resolução: 0,01 mm
Velocidade de ensaio	0° 900 mm/s, ajustável através de ecrã táctil
Alcance do sensor de força	0 ̊ 500 N, precisão ≤ ± 0,5% F.S., resolução ≤ 0,1 N
Teste do mecanismo de bloqueio	Simula a operação de bloqueio/desbloqueio no mundo real (0 ¢999999 ciclos predefiníveis)
Faixa de força de extracção	0 ̊200N, ajustável, precisão: 0,1N, tempo de espera: 60s
Conexão de carga	Conexão de carga externa suportada
Teste de contaminação	Tanques integrados para chuva ácida, água salgada e exposição a águas turvas
Parâmetros de imersão	Programável: número de imersões, duração, tempo de secagem e ciclos
Característica de rotação	Reversão automática a 90° para os encharques
Duração do ensaio	0999999 ciclos predefiníveis
Tempo de contacto da capacidade de ruptura	0.5999.9s (predefinição, padrão requer 2994s)

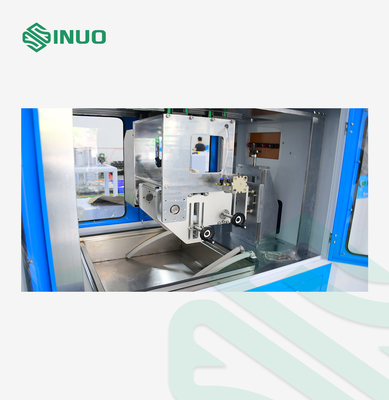

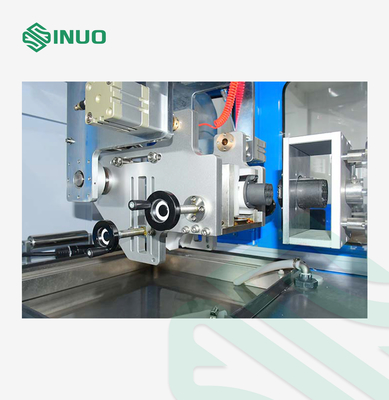

Projeto dos acessórios	Fixação ajustável em 3 eixos, compatível com os conectores GB/US/UE
Função de detecção	Detecção da ruptura de carga com alarme de falha e registo
Protecção da segurança	Aterragem, curto-circuito, sobrecarga, parada de emergência
Fornecimento de energia (unidade principal)	AC220V ±10%, 50 ̊60Hz, 2 kW
Dimensões	Aproximadamente W1000 × D750 × H1200 mm
Peso	Aproximadamente 150 kg.

Detalhes

Máquina de Teste de Resistência Mecânica para Equipamentos de Teste de Interface de Carregamento EV 0
